Настройка asus wl-520gu

Содержание:

[edit] Making the most out of your router

Please see Optware, the Right Way for detailed information on how to fully utilize the USB port on the WL520gU and add invaluable flexibility to it.

Recommend Firmware link: TBD?

Potential services that are available:

Bash instead of shell in busybox (LFS support)

Automounting and unmounting of storage device partitions

Network printing

Watchprinter

Torrent transmission with watchdog

Hotmount

Pre-configured samba share

Reverse proxy featuring pound

Service tool

Xinetd

Pound

Asterisk

Lighttpd

Vlighttpd

Countryblock

AsiaBlock

Services running as other users than root

Vim with proper terminal support

Twonky Media

News Server

Other various useful tools

Подключение и настройка ASUS WL-520gC

Восстановление, загрузки и полезное для ноутбуков asus

Без предварительной установки таких параметров как SSID, WEP и WAN с помощью утилиты EZSetup, которая делает ее в автоматическом режиме, вы не сможете осуществить настройку роутера через веб интерфейс. Однако EZSetup создана для того, чтобы никакой дополнительной настройки через какой-либо интерфейс не было нужно. Но на деле далеко не всегда получается настроить роутер одной кнопкой. Грешит этим и WL-520gС и дело тут не в нем самом, а скорее в конфигурации системы в целом. После покупки ASUS WL-520gC настройка должна быть осуществлена с привлечением специалиста. Хотя, прочитав внимательно материал, вы сможете все настроить самостоятельно.

В любом случае, начнем с самого начала. Подключение WL-520gC дело простое и нехитрое, хотя… В условиях отсутствия установочного диска, мы лицом к лицу предстаем перед пользовательским интерфейсом самого роутера. Некоторые пользователи совершенно спокойно с ним ладят, но есть и те, которые предпочли бы иметь CD c необходимым набором установщиков.

Вводя в адресную строку IP адрес устройства по умолчанию — 192.168.1.1 – мы видим запрос от WL-520gС, который позволяет нам запустить быструю установку, либо пропустить этот шаг. Если ответ отрицательный, мы попадем на главную страницу интерфейса устройства.

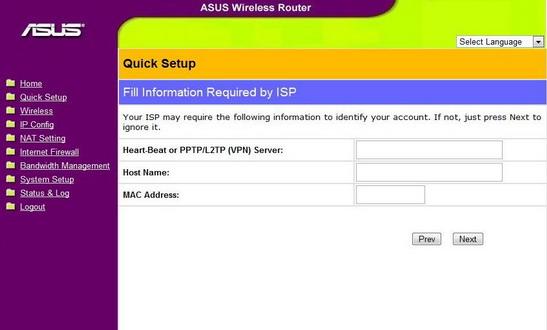

Но сперва давайте попробуем быструю установку. Первым шагом будет заполнение информации вашего Интернет провайдера (ISP, internet service provider), которую вы можете узнать собственно у провайдера.

После заполнения всех полей мы можем автоматически получить WAN IP адрес или самостоятельно назначить статический, если есть такая надобность. В случае, если вы не уверены, какой адрес следует указывать вам, обратитесь к рекомендациям провайдера.

Следующий шаг – создание профиля безопасности

После создания уникального SSID (идентификатор сети) и выбора уровня безопасности мы заканчиваем быструю установку и обратим свое внимание на остальные доступные функции

Главная страница интерфейса WL-520gС представляет собой набор ссылок на важнейшие функции устройства. Также она позволяет нам перейти снова к быстрой установке, параметрам беспроводной сети, IP и firewall, посмотреть логи роутера – то есть с главной страницы мы имеем доступ ко всем частоиспользуемым функциям. Настроить под себя интерфейс не имеется никакой возможности, и стоит отметить, что сам по себе он вообще один из худших, которые только были на подобном рода устройствах. В ходе нашей тестовой настройки мы попробовали два браузера — Firefox и IE 7, ни с одним не было проблем.

Обратим внимание на категорию настроек беспроводного доступа (wireless settings). Самые важные из них – настройки аутентификации (безопасность)

Здесь вы можете запретить доступ к вашей беспроводной сети всем, кто не знает пароля. При этом перечень доступных методов шифрования включает WEP и WPA. И хотя WPA и WPA2 более надежны, чем WEP, если вы привыкли использовать WEP, то нет причин менять его – он обладает достаточным уровнем безопасности.

В секции IP Config можно настроить WAN и LAN порты, создавать руты и включить DHCP(Dynamic Host Configuration Protocol, протокол, позволяющий клиентам в сети получать динамический IP для выхода в Интернет).

Если сетевая фильтрация вас интересует, настроить вы ее можете в разделе firewall. Именно отсюда следует начать тем, кто хочет укрепить безопасность на уровне брандмауэра. Здесь можно установить даты и времена активности фильтров и определить, что вам от них нужно.

[edit] Hardware Notes

Настройка роутера asus rt-n12

This section covers observations made about working with the ASUS WL-520GU hardware. Certain behaviors of this device are different than other WRTs (especially the Linksys).

Firmware Restoration Mode

Many Asus WLs have a special pre-boot state that makes it extremely easy to upload new firmware images, even when the current firmware is corrupt (in fact the WL-520GU automatically drops into this mode when a corrupt firmware is detected during boot). Either applying a new firmware through the Asus Firmware Restoration Utility (see ) or a hard reboot (removing the power) is required to exit this state (Note that entering this state does not negatively effect the current settings or firmware so it is not especially dangerous to accidentally enter firmware restoration mode — although it does get in the way of performing a «reset button» based reset of the WL-520GUs settings as noted in the section above).

Asus Firmware Restoration Utility

The Asus Recovery Utility can ONLY be used with Windows

Under Vista and Win7 this utility must be run as administrator by Right-clicking on the .exe and selecting the option.

In case you have multiple network interfaces, disable all but the one that is connected to your router (i.e your LAN connection).

You should also turn off your Windows firewall, in order to allow the Asus Recovery Utility to be able to connect and send data from your PC to the Router.

Steps:

1. You will need to manually set the address of your PC’s Network LAN card to 192.168.1.10 and subnet mask 255.255.255.0. Also make sure all other adapters on your PC, except for the main LAN connection are disabled.

2. Remove the power connector of the WL series router.

3. While holding the BLACK reset button down, plug the power connector back in.

4. When the power LED flashes, release the reset button. The router is now in recovery mode.

6. After the upgrade, the Utility will ask for a router reboot. Give it about a minute to be on the safe side before removing the power. Once plugged back in, you will be able to access the web interface.

7. Return your Net adapter properties to «Automatically Obtain IP»

8. DO NOT use Firefox for upgrading builds! Use Internet Explorer!!!!

9. Type 192.168.1.1 into your browser and set your username as root and pick a password.

10. Navigate to Administration->Firmware Upgrade and upload either the recommended build provided on the main page of the site, or another of your choice.

Using TFTP on Windows

Using TFTP on Linux

Linux TFTP client may be downloaded using yum or apt-get. Then all you need to do is to call following command:
tftp -m binary 192.168.1.1 -c dd-wrt.v24_mini_asus.trx

Технические характеристики ASUS WL-520GU

Стандарт беспроводной связи: IEEE 802.11b/g
Поддержка шифрования: 64/128-bit WEP, WPA, WPA2, WPA-TKIP/AES, WPA-PSK,
WPA-ENT, Radius with 802.1x
Интерфейсы: 1x WAN, 4x LAN, USB
Поддерживаемые протоколы: UPnP, DHCP, DNS Proxy, NTP Client, DDNS
Функции роутера: Port Trigger, Virtual Server, Virtual DMZ, VPN
Pass-Through, WDS
Габариты: 164х117х31 мм
Вес: 262 г

Настройка asus rt-n10u

Домашние сети опутывают мегаполисы и небольшие города сетью проводов.
Скорости растут, сопутствующие услуги развиваются, а пользователи обзаводятся
дополнительными компьютерами. Обеспечить доступом в Интернет каждое устройство с
сетевым интерфейсом призван новый маршрутизатор от ASUS.

[edit] New Wiki Install Material

There is a lot of info in this wiki that is seriously out of date. Some people find the Asus Firmware Upgrade Utility to be a complete pain in the arse to download and install, and is useless for Apple and Linux OS users. However, it does come on the disk with a new Asus router and can be used instead of the tftp.exe program if you wish. See for the simple Windows OS users.

TFTP Method:

Do a proper HARD reset on the router in accordance with note 1 of the peacock. That will be a 30-30-30 reset, followed by a power cycle. Do not confuse the Red ‘EZ Setup’ button with the RECESSED reset button.
Do a second 30-30-30 reset, but do not power cycle it at the end. This puts the router into restoration mode. Plug a cable in the LAN port of the router, and the ethernet port of your computer. Make sure antivirus and wireless are off in the computer, and nothing else is connected to the computer or the router.
Set your computer to a static IP address of 192.168.1.7 with a subnet mask of 255.255.255.0.
Start the tftp.exe and follow the instructions in note 11 of the peacock announcement. Set the server to 192.168.1.1, leave the password blank, set retries to 20, and choose the dd-wrt.v24-12548_NEWD_mini_asus.trx file you downloaded earlier. Hit upgrade, and the file should upgrade immediately.
Wait. Set a timer for FIVE FULL EARTH minutes. If you screw this up you could damage your router. WAIT!
The LAN port will remain lit after the upgrade, but no other lights will light. There is no sign that your firmware has flashed, so you HAVE TO TIME IT.
Once the time is up, power cycle the router.
Navigate to 192.168.1.1 and refresh until the router webgui shows up
Type a username and password in the opening page.
Power cycle the router
When you can log back in to the webgui at 192.168.1.1, do ANOTHER hard reset on the router (30-30-30 followed by a power cycle)
Login to the router and enter a username and password. The router can be used at this point.
Under the Administration > Firmware Upgrade tab, choose «Reset to default configuration», and pick the dd-wrt.v24_usb_generic.bin file to upgrade the firmware.
Hit «Upgrade» and wait five full earth minutes.
1. If uploading via the web does not work for you (it did not for me), you can upload your file with tftp again. I uploaded the dd-wrt.v24_voip_generic.bin this was successfully. I did have to increase the timeout for the voip file for it to work.
Type a username and password in the opening page.
Power cycle the router
When you can log back in to the webgui at 192.168.1.1, do ANOTHER hard reset on the router (30-30-30 followed by a power cycle)
Login to the router and enter a username and password.
Configure your router
Set your computer back to auto IP and autoDNS

Обзор модели

У роутера Asus WL-520GU следующие характеристики: поддержка всех доступных протоколов для подключения к интернету, встроенные механизмы защиты, наличие функции динамического ДНС и другие.

Маршрутизатор поддерживает следующие стандарты скорости канала Wi-fi: 802.11b и G. Модель является устаревшей, работает с более современными протоколами беспроводной передачи данных.

Поддержка USB-разъема моделью WL-520GC позволяет подключать к роутеру внешний носитель.

Внешний вид

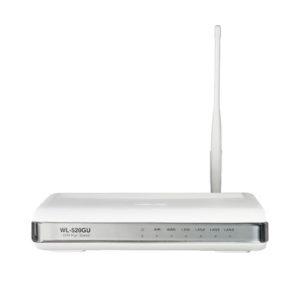

Сетевое устройство окрашено в белый цвет. Поверхность WL-520GU полностью гладкая. Сверху расположена одна внешняя антенна для создания Wi-Fi-сети.

На оборотной стороне роутера находится четыре порта LAN и один для провайдера. Внешне они не отличаются, кроме надписей. Разъем WAN расположен рядом с USB.

Также в наличии есть кнопка Reset для сброса настроек до заводских и функция EZSetup. Она позволяет проводить автоматическую настройку беспроводной сети.

Подключение и подготовка к работе

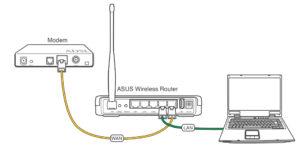

Прежде чем проводить настройки роутера ASUS WL 520GC, необходимо подключить его к розетке. Далее сетевой кабель, идущий в комплекте поставки, соединяет LAN-разъем и сетевую карту ПК. Кабель провайдера подключаем к WAN-порту.

После этого открываем браузер и заходим по адресу, указанному на стикере WL 520GC. Он располагается снизу на маршрутизаторе. Адрес: 192.168.1.1.

Откроется окно входа. Указываем учетные данные: admin — admin. После первого входа пароль следует сменить. Переходим в раздел, отвечающий за системный настройки, далее — «Учетная запись». В поле «Пароль» вводим новый и повторяем его еще раз. После этого необходимо перелогиниться под новым паролем.

Следующим этапом необходимо создать резервную копию данных. В этом же подразделе находим пункт о создании копии, заходим в него. Нажимаем «Создать» и выбираем место на локальном диске.

Прошивка роутера ASUS WL-520GC

Прошивка ASUS WL-520GC является весьма актуальным действием, поскольку стоковая уже давным давно не выпускается и морально устарела. Роутер популярный, поэтому если поискать в сети, то можно найти много авторских сторонних прошивок разной степени «свежести». На официальном сайте Асуса последняя датируется июлем 2011 года. Есть также на DD-WRT, от 2009 года.

Скачиваем ту, что вам больше по вкусу. Нам нужен файл с расширением TRX — если он находится в архиве, необходимо предварительно распаковать.

Заходим в роутере в раздел «System Setup > Firmware Upgrade», кликаем на кнопку «Выбрать файл», выбираем прошивку с компа и жмем «Upload».

Процесс прошивки занимает около минуты — в это время с роутером ничего нельзя делать, особенно отключать от сети. По окончании он перезагрузится и вы сможете воспользоваться всеми новыми возможностями обновленной прошивки Asus WL-520GC

Результаты

После установки утилит и настройки сети мы приступили к тестам. В процессе
скоростных тестов и экспериментов с подключением к разным портам, выяснилось,
что по умолчанию четвертый порт закреплен за ТВ-приставкой, поэтому не
удивляйся, если компьютер сразу не увидит сеть. С чем еще ты можешь столкнуться?
При внесении изменений и автоматической перезагрузке роутера сложно понять по
индикаторам, когда происходит та самая перезагрузка, но индикатор в браузере
даст время с запасом. Мы попробовали подключить различные устройства к порту USB
девайса. Флеш-драйв устройство с официальной прошивкой не распознало, а вот
подключенный принтер в меню появился почти сразу. Теперь стоит задача подключить
его на всех компьютерах. Для этого тебе придется поставить специальную утилиту,
которая самостоятельно найдет ASUS WL-520GU и сделает доступным
расшаренный девайс. Конечно, это не избавит тебя от необходимости установки
драйверов принтера на каждый компьютер, но сам он будет доступен, как если бы он
был подключен непосредственно к твоему компьютеру.

Скорость передачи между локальными портами на пределе стандарта – 96 Мбит/с

При передаче данных через внешний интерфейс средняя скорость не превышает 40
Мбит/сек

Скорость обмена данными по Wi-Fi могла бы быть больше

Работа с VPN удобна, но при скоростном подключении можно упереться в потолок
производительности девайса

[edit] VPN + USB Printer server

Fraters optware method listed above will accomplish this and much more. You can use a USB hub to attach mutiple devices!

If you would like to use the firmware v24-TNG with openvpn support and usb printing support then follow these steps:

Install this firmware using the methods used above. TFTP or ASUS Firmware restore client.
using your favorite ssh client then ssh 192.168.1.1. Log in with the username «root» and your web admin password
after you login type

mkdir -p /jffs/tmp/ipkg
ipkg update
ipkg -force-depends install kmod-usb-core
ipkg -force-depends install kmod-usb-printer
ipkg -force-depends install kmod-usb-ohci
ipkg install p910nd

this should download all required packages/modules/software etc. now we need to edit some configuration

mkdir /jffs/etc/config
vi /jffs/etc/config/usb.startup

inside usb.startup you should have:

insmod /jffs/lib/modules/2.4.30/usbcore.o
insmod /jffs/lib/modules/2.4.30/usb-ohci.o
insmod /jffs/lib/modules/2.4.30/printer.o
/jffs/usr/sbin/p910nd -b -f /dev/usb/lp0 0

You will need to set the permissions of this file to allow it to execute. Type:

chmod +x /jffs/etc/config/usb.startup

Next, we need to fix a typo. The fix is described here Printer Sharing. To fix this:

vi /jffs/etc/init.d/p910nd
change ----------> DEFAULT=/etc/default/p910nd
to -------------> DEFAULT=/jffs/etc/default/p910nd

At this point, you should reboot your router. When it comes back online, to make sure everything is right, do the following:

ls /dev/usb

If this shows the printer (lp0), you are in good shape. Otherwise, try running the command

./jffs/etc/config/usb.startup

to manually start the printer server. You should now see the printer if you repeat the preceding ls command.
Also, try running «dmesg | grep usb» to see if the printer is loaded. if you do not see:

printer.c: usblp0: USB Bidirectional printer dev 2 if 1 alt 0 proto 2 vid 0x04B8 pid 0x0839

then you have an interesting problem.

Next, verify that the print server is up by running netstat -an and searching for port 9100. If you don’t see anything, try running ps | grep lp0. If you still don’t see anything, try manually starting the print server with this command:

/jffs/usr/sbin/p910nd -b -f /dev/usb/lp0 0

Начинаем интеграцию

Изучив технические характеристики, мы сразу решили приступить к практическому
исследованию возможностей. В комплект поставки входит утилита EzSetup. Программа
максимально простая и крайне удобная. Для ее тестирования в два свободных порта
были воткнуты кабели стационарных компьютеров, а к порту WAN был подключен
кабель от провайдера домашней сети. Запуск фирменной утилиты после перезагрузки
роутера привел к следующему: девайс был обнаружен, и осталось выбрать город,
нужного провайдера и ввести логин с паролем. Уже через минуту мы могли работать
во всемирной паутине. Посмотрим, что нам может предложить web-интерфейс
маршрутизатора.

После подключения можно сразу же выбрать язык интерфейса, в том числе и
русский. Настройки довольно логичны и распределены по пунктам в левой части
меню. Справа присутствует справка, а интерактивный помощник в правом верхнем
углу меню будет давать подсказки, которые иногда попросту докучают. Интересный
раздел меню – EzQoS. Здесь можно назначить приоритет различным типам трафика,
который будет проходить по сети. Все изменения вступают в силу спустя несколько
секунд после нажатия кнопки «Сохранить». При этом ты можешь выбрать не один, а
несколько типов задач, которые будут иметь повышенный приоритет – очень удобно,
если члены семьи будут играть и одновременно общаться в Skype, а также
просматривать видеоролики из Интернета.

Широкие возможности по тонкой настройке роутера доступны из web-интерфейса.
Присутствует удобная функция работы с маршрутизатором из внешней сети –
достаточно поставить галочку в нужном месте. Если встроенный адаптер
беспроводной сети поддерживает функцию WPS, то тебе достаточно нажать красную
кнопку на задней панели ASUS WL-520GU и активировать эту функцию на твоем
устройстве, после чего девайсы свяжутся самостоятельно. Очень удобно, если
имеется много различных беспроводных устройств вокруг, а тебе не хочется
заниматься поиском нужной Wi-Fi точки доступа. Уверенный прием и достаточная
«дальнобойность» беспроводной сети позволяют гулять с ноутбуком даже по большому
дому. Девайс может крепиться к стене и имеет вполне читаемую индикацию работы,
хотя не повредил бы отдельный индикатор для отображения режима работы соединения
VPN.

Методика тестирования

Наш маршрутизатор ASUS WL-520GU рассчитан на работу в домах
пользователей и в малых офисах. Поэтому основными параметрами является
функциональность (дополнительные свойства, вроде WPS или возможности подключения
принтера) и скорость передачи данных. Если первое нельзя оценить количественно,
а лишь качественно, то второй параметр мы хотели отслеживать с особой
тщательностью. Мы провели тесты в нескольких режимах: передача данных между
портами LAN, передача LAN-WAN и скорость передачи данных при включенном
VPN-туннеле. Также мы измерили скорость беспроводного соединения при
использовании адаптера ASUS WL-100N, Для снижения погрешностей в
измерения все тесты проводились локально, длина кабелей к каждому компьютеру не
превышала трех метров, а адаптер Wi-Fi находился на расстоянии 1 метр от точки
доступа. Для изучения скорости VPN-соединения был поднят сервер на базе Windows
2003 Server, стандартные службы которого позволяют организовать нужное
соединение.

Дополнительно мы изучили удобство пользования встроенным web-интерфейсом.

Обновление прошивки

https://www.asus.com/ru/Networking/WL520gU/HelpDesk_BIOS/

В данном разделе находятся актуальные версии прошивок роутера. Нажимаем «Скачать», а потом указываем путь для сохранения дистрибутива. Он поставляется в виде архива.

Распаковываем загруженный файл.

Теперь рассмотрим способы обновления ПО WL-520GC

Через веб-интерфейс

В панели управления переходим во вкладку «Системный настройки», далее — «Обновление прошивки».

В открывшемся окне выбираем «Обзор». Указываем путь, по которому находится дистрибутив обновления. Нажимаем «Загрузить» (Upload). Процесс обновления прошивки роутера займет не более 3-4 минут.

Через мобильное приложение

Производитель Asus разработал мобильное приложение под названием ASUS Router. Доступно в двух вариантах:

Android: https://play.google.com/store/apps/details?id=com.asus.aihome&hl=en.
iOS: https://itunes.apple.com/tw/app/asus-router/id1033794044.

Благодаря ему можно произвести обновление через беспроводной канал связи. Выбираем через главное меню пункт Firmware Update.

Следуем подсказкам «Мастера». Операция займет не более пяти минут.

Через USB-устройство

Записываем распакованный файл на USB-носитель, а потом подключаем к WL-520GC. Далее заходим в пункт обновления маршрутизатора через веб-интерфейс, как было сказано выше. Производим соответствующие действия, ожидаем перезагрузки роутера.

Данный метод подходит для случаев, когда нет возможности подключить маршрутизатор к рабочей станции.

[edit] Resetting Defaults

There are several ways the WL-520GU’s NVRAM can be reset.

Using the Administration -> Factory Defaults web interface.
Selecting the option to reset to Default Settings when upgrading the firmware through the Administration -> Firmware Upgrade web interface.
Pressing the reset button while booting (see the below for ASUS reset button quirks).
Using telnet enter erase nvram command

If using the #5 procedure, do the following:

Using the Firmware Restoration utility or TFTP, first put the device into restore mode by pressing and holding the black reset button WHILE plugging the power in. The power LED should continuously flash.
Set your network adapter to a static IP of 192.168.1.10 and subnet mask of 255.255.255.0
Upload wl500g-clear-nvram.trx and wait for the transfer to complete. Unplug the power.
Put the device into restore mode once again by pressing and holding the black reset button WHILE plugging the power in.
Upload wl500g-recover.trx and wait for the transfer to complete, then unplug.
Put the device into restore mode once again by pressing and holding the black reset button WHILE plugging the power in.
Unplug the power, but this time do NOT press the blackreset button. Just plug the power back into the unit and you’re back in business

Last resort when the unit won’t boot due to a bad setting — see this forum post.

Вывод

Роутер Asus W-520GC представляет собой бюджетное решение предыдущего поколения сетевых устройств. Многие функции не поддерживаются, так как на момент производства они были не востребованы.

Данная модель отлично подойдет как простой маршрутизатор в домашней обстановке или небольших офисных помещениях. Также его можно использовать как точку доступа при наличии основной сети.

Плюсы

Поддерживает все протоколы доступа к интернету.
Наличие модуля беспроводной связи.
Встроенные механизмы защиты от сетевых атак.
Стабильная связь при использовании Wi-Fi.
Функция родительского контроля позволит ограничить доступ детей к «глобальной сети».
Наличие встроенной утилиты быстрой настройки.
Соотношение цены и качества.

Минусы

Устаревшая модель, которая не поддерживает большинство современных опций. Например, VPN-сервер, DLNA, резервирование канала связи и другие.
Нет поддержки актуального протокола беспроводной связи.
Большинство изменений, вносимых в конфигурацию роутера, требует перезагрузки.
