Как настроить графический планшет

Что такое графический планшет и для чего он нужен?

Прежде чем приступать к подсоединению и настройкам, следует ознакомиться с устройством планшета и узнать его основное предназначение. Как понятно из названия, графический планшет является периферическим устройством, предназначенным для ввода информации в базу данных компьютера. Обычно выведение информации на экран монитора обеспечивает специальный стилус. Его касание распознаётся сенсорами планшетного компьютера, а затем передается на основой монитор ПК.

• Возможность дистанционной работы, удобство расположения планшетного компьютера. Пользователь может использовать удобный вариант размещения техники.
• Комфорт при рисовании в отличие от работы мышкой. Стилус позволяет осуществлять точные мелкие движения для прорисовки всех деталей изображения.
• Высокое разрешение, отличное качество получаемых рисунков и эскизов.
• Удобный интерфейс позволяет быстро ориентироваться в выборе основных параметров работы.
• Широкий спектр настроек позволяет отрегулировать режим рисования по своим предпочтениям. А благодаря системе сохранения вариантов настроек, можно применять различные параметры для каждого конкретного рисунка.

Все это позволяет осуществлять работу быстро и комфортно, поэтому данное оборудование приобретают опытные пользователи, специализирующиеся в данном профиле. Для обычного пользователя и новичка вполне хватит базовой комплектации, которая имеется в системе компьютера.

Шаг 2. Настройка ориентации и клавиш.

Найдите установленный драйвер в списке недавних программ и запустите его.

У вас откроется окно настройки. Его вид может отличаться, в зависимости от производителя планшета и версии драйвера.

Сначала нужно настроить ориентацию планшета, в зависимости от того, правша вы или левша. По умолчанию планшет настроен для правшей.

Далее нужно настроить, если это необходимо, функциональные клавиши Express Keys. Эти клавиши являются программируемыми. То есть, на каждую можно присвоить определенное действие из выпадающего списка.

Это очень удобно и помогает ускорить работу.

Шаг 3. Настройка пера планшета.

Самое важное здесь – проверить, чтобы планшет работал в режиме пера, а не мыши. Иначе вы не сможете использовать главное преимущество – чувствительность к давлению пера на рабочую поверхность

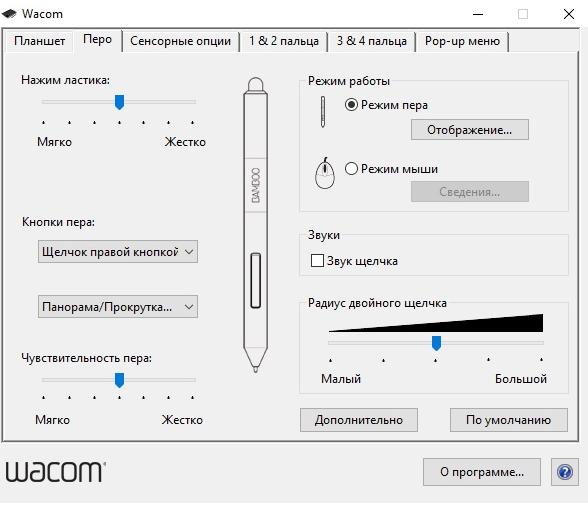

Перейдите на вкладку Перо и проверьте режим работы планшета.

Также нужно настроить чувствительность пера. Например, чтобы работать более широкими мазками кисти в Photoshop, нужно переместить регулятор Чувствительность пера в ближе к положению Мягко. И, наоборот, чтобы работать тонкими штрихами и линиями, передвиньте регулятор ближе к положению Жестко.

Нажмите на кнопку Отображение справа от настройки Режим пера. Здесь нужно включить пропорциональное масштабирование и снять галочку с параметра Использовать рукописный ввод Windows

Шаг 4. Отключите сенсорный ввод.

Перейдите на вкладку Сенсорные опции и снимите галочку с параметра Включить сенсорный ввод.

Это необходимо сделать, иначе в процессе ретуши в Photoshop планшет будет реагировать не только на перо, но и на движения руки по поверхности планшета, причем, непредсказуемым образом. Отключив сенсорный ввод, вы избавитесь от этой проблемы.

Теперь можно приступать к работе. Запускайте программу Photoshop, открывайте фотографию для ретуши, возьмите перо планшета и попробуйте использовать его в процессе ретуши вместо мышки. Если у вас нет своих исходников для ретуши, можете попробовать свои силы на этой фотографии.

А в качестве примера предлагаю посмотреть результат ретуши фотографии с креативным макияжем. Здесь модели нанесли специальный макияж, придающий коже золотистый оттенок и подчеркнули блики на коже. Картинка по клику увеличивается.

Полезные советы

Методика правильной настройки планшета предполагает соблюдение нескольких правил:

1. Большинство графических редакторов позволяют сохранять все параметры пера и экрана при выходе: при смене приложений стоит использовать основные настройки.
2. Свойство каждого пера настраивается для определённого вида работы (фоторедактор, рисование, графика). Для быстрой смены режимов нужно создать несколько вариантов разных стилусов.
3. Функции постоянных горячих кнопок задают один раз для всех программ – это помогает избежать ошибок при выполнении разных задач.
4. Изменение масштабов элементов в процессе работы над проектом обеспечивает более точный результат в мелких деталях.
5. Обработку фотографий, рисунков выполняют всегда по центру экрана – если требуется коррекция по краям изображения, активную область перемещают так, чтобы перо находилось в центре.
6. Для быстрого перемещения активных зон используют клавишу «панорама», которую следует закрепить на экспресс панели.

Как настроить графический планшет и стилус

Для работы с графическими редакторами и компьютерной графикой требуются специальные навыки в данной сфере деятельности. Также графика подразумевает использование технического оборудования. В наше время активно развиваются компьютерные технологии, с их помощью пользователи способны выполнять множество различных задач в короткие сроки.

Как настроить графический планшет?

Благодаря применению передовых разработок производители смогли создать современное оборудование для комфортной работы с графическими файлами. Были придуманы графические планшеты, основное предназначение которых заключается во введении информации через экран устройства в базу компьютера. Это позволяет быстро вносить изменения и создавать целые изображения от руки. Но для функционирования необходимо правильно подключить устройство, а затем настроить его для синхронизации аппаратуры.

Если вы впервые приобрели данный тип оборудования, следует прочитать инструкцию и руководство по эксплуатации, в котором можно найти ответы на все возникающие вопросы в ходе подключения и работы. Для правильного включения системы и настройки программного обеспечения вам потребуется выполнить следующий план:

1. Включите питание оборудования и подсоедините его к компьютеру с помощью провода.
2. После этого запустите через дисковод специальный установочный диск(идёт в комплекте с покупаемой техникой) с программным обеспечением и набором драйверов для корректной работы. В случае отсутствия диска можно скачать соответствующую программу из проверенного источника через Интернет.
3. При запуске диска должно автоматически появиться диалоговое окно с мастером установки. Если этого не произошло, зайдите в меню для ручного открытия файла.
4. Согласитесь с правилами лицензионного соглашения, приступите к установке. Для этого нажмите на кнопку «далее».
5. Следуйте указаниям, появляющимся на экране. Выполните все действия и дождитесь загрузки. Периодически рекомендуется обновлять компоненты для улучшения производительности оборудования

При выполнении описанных выше действий вы сможете пользоваться планшетом. В случае неполадок стоит дополнительно прочитать информацию в Интернете, посоветоваться со специалистами. Попробуйте выполнить все действия заново строго по плану, в некоторых случаях это может помочь.

Важно! При возникновении системных сбоев стоит обратиться за помощью в сервисный центр. Не производите самостоятельный ремонт и замену деталей, чтобы сохранить действие гарантии

Как настроить стилус графического планшета?

После правильного подключения всех компонентов программного обеспечения и драйверов, стоит настроить перо и чувствительность экрана при нажатии. Для этого зайдите в системные настройки и произведите следующие манипуляции:

1. Через панель управления (в разных моделях путь отличается) зайдите в параметры и основные настройки. Здесь вы сможете отрегулировать чувствительность к нажатию. Для этого изменяйте «чувствительность» перемещением бегунка и рисуйте линии, так вы сможете определить комфортную для себя силу нажатия.
2. После этого с помощью клавиши F5 или кнопки Brushes зайдите в раздел параметры кисти. С помощью кнопок регулировки можно настроить угол наклона и форму линии.
3. Ещё одним параметром является гладкость кисти. Изменения вы можете пронаблюдать, написав несколько слов или начертив полоски на открытом листе.
4. В дополнительном разделе можно сменить поворот кисти и прозрачность в зависимости от силы нажатия.

Настройте характеристики выведения отображаемых линий по своим предпочтениям. В ходе работы также можно поменять настройки для комфортного редактирования изображений.

Важно! Существуют специальные программы и приложения с дополнительными свойствами и набором кистей. Для профессиональной деятельности можно попробовать применить их

Настройка дополнительных клавиш

Ещё одной незаменимой деталью являются специальные клавиши графического планшета. Чтобы применять их при эксплуатации, необходимо произвести правильную настройку. Для этого понадобится:

1. Зайти в основные настройки для планшета.
2. Выбрать назначенные клавиши, обычно для них уже присвоены определенные задачи.
3. При желании можно изменить назначение клавиш. Для этого выберите пункт и присвойте ему определенную кнопку.
4. После выбора удобных позиций сохраните изменения.
5. Также во многих системах есть возможность подобрать для разных программ свои заданные параметры. Для удобства вы можете выполнить данную манипуляцию.

Подпишитесь на наши Социальные сети

Настройки планшета

Главный инструмент в любом графическом редакторе – перо, которое в настройках планшета можно запрограммировать в нескольких режимах, снабдив дополнительными опциями. Чтобы убедиться в его корректной работе после установки драйвера, нужно зайти в раздел «Mаpping», проверив пункт Mоde – Реn:

Далее можно приступит к настройкам:

Выбор кисти

Для каждого пера задаётся набор параметров определённых задач. На панели инструментов кнопка «Brush» означает одну кисть, которой придают необходимые свойства в настройках «Brushes» (или горячая клавиша F5). Чтобы определить отношение силы нажатия к толщине линии, берут перо с чёткой границей диапазона диаметра точки 30-60 рt. Пробуют провести самую тонкую линию и самую толстую, после чего приступают к выбору параметров.

Настройка пера

Чувствительность, угол наклона, степень усилия при нажатии регулируются в одном окне. Например, если требуется постоянная толстая линия, то курсор нажима увеличивают, если тонкий штрих – уменьшают. Также задействуют остальные функции – перетаскивания изображений, двойного щелчка, ластика.

Перед установками перьевого ввода создают пропорции изображения монитора и экрана девайса. На основной панели инструментов во вкладке «планшет/tablet» открывают раздел «отображение». Далее снимают галочку с «используйте рукописный ввод Windows», включают пункт пропорционального масштабирования на полном режиме.

Профессиональные версии графических планшетов имеют более глубокие настройки с расширенной палитрой инструментов. Самые распространённые свойства пера заключены в нескольких основных параметрах:

• «Grip Pen» – чувствительность от степени нажатия. Регулируется курсором «Tip Feel». Для наглядного отображения выбирают режим тестового поля «Try Hеrе»:
• «Mаx Prеssurе» – максимальное нажатие на перо. Если при работе рука начинает уставать, то этот параметр следует уменьшить.
• «Sensitivity» – зависимость давления на перо от чувствительности. Выставляют на максимальное значение, когда требуется обрисовка теней, мелких штрихов.

На элементах панели при наведении курсора мыши работают подсказки – каждое свойство отображает определённую задачу. Если нужно сбросить все параметры, нажимают кнопку «по умолчанию».

Горячие клавиши

Служат для быстрого включения выбранных функций. После активации Еxprеss Kеys на экспресс панель добавляют необходимые кнопки, которые используют в работе чаще всего. При этом каждой кнопке можно присвоить свою команду. Следует помнить, что любая функция уже запрограммирована – лишние задачи на панели инструментов будут мешать быстрому переключению режимов пера. Для грамотной настройки не нужно забывать о кнопках на стилусе.

Другие настройки

При использовании графического редактора в сенсорных опциях обязательно отключают ввод с экрана, в противном случае случайное касание может привести к необратимым последствиям (кнопка «Click Threshold»).

Шаг 2. Настройка ориентации и клавиш.

Найдите установленный драйвер в списке недавних программ и запустите его.

У вас откроется окно настройки. Его вид может отличаться, в зависимости от производителя планшета и версии драйвера.

Сначала нужно настроить ориентацию планшета, в зависимости от того, правша вы или левша. По умолчанию планшет настроен для правшей.

Далее нужно настроить, если это необходимо, функциональные клавиши Express Keys. Эти клавиши являются программируемыми. То есть, на каждую можно присвоить определенное действие из выпадающего списка.

Это очень удобно и помогает ускорить работу.

Шаг 3. Настройка пера планшета.

Самое важное здесь – проверить, чтобы планшет работал в режиме пера, а не мыши. Иначе вы не сможете использовать главное преимущество – чувствительность к давлению пера на рабочую поверхность

Перейдите на вкладку Перо и проверьте режим работы планшета.

Также нужно настроить чувствительность пера. Например, чтобы работать более широкими мазками кисти в Photoshop, нужно переместить регулятор Чувствительность пера в ближе к положению Мягко. И, наоборот, чтобы работать тонкими штрихами и линиями, передвиньте регулятор ближе к положению Жестко.

Нажмите на кнопку Отображение справа от настройки Режим пера. Здесь нужно включить пропорциональное масштабирование и снять галочку с параметра Использовать рукописный ввод Windows

Шаг 4. Отключите сенсорный ввод.

Перейдите на вкладку Сенсорные опции и снимите галочку с параметра Включить сенсорный ввод.

Это необходимо сделать, иначе в процессе ретуши в Photoshop планшет будет реагировать не только на перо, но и на движения руки по поверхности планшета, причем, непредсказуемым образом. Отключив сенсорный ввод, вы избавитесь от этой проблемы.

Теперь можно приступать к работе. Запускайте программу Photoshop, открывайте фотографию для ретуши, возьмите перо планшета и попробуйте использовать его в процессе ретуши вместо мышки. Если у вас нет своих исходников для ретуши, можете попробовать свои силы на этой фотографии.

А в качестве примера предлагаю посмотреть результат ретуши фотографии с креативным макияжем. Здесь модели нанесли специальный макияж, придающий коже золотистый оттенок и подчеркнули блики на коже. Картинка по клику увеличивается.

Настраиваем инструмент Кисть (Paintbrush Tool)

Два раза кликаем по иконке этого инструмента на Панели инструментов, чтобы появилось окно с настройками. Теперь знакомимся с параметрами инструмента Кисть.

Точность — показывает, на какое расстояние вы можете переместить кисть прежде чем программа автоматически добавит новую опорную точку. Доступны значения от 0,5 до 20 пикселей. Чем выше значение вы ставите, тем создаваемый вами контур будет менее сложным (с меньшим количеством опорных точек) и соответственно будет более гладким.

Сглаживание — показываем степень сглаживания при рисовании. Доступны значения от 0 до 100%. Чем выше процентное значение вы выбрали, тем более сглаженный контур получится при рисовании.

Выполнять заливку новых мазков кистью — при выборе данной опции программа применяет заливку к контуру, что особенно полезно при рисовании замкнутых контуров.

Сохранять выделенным — при выборе данного параметра программа оставляет контур выделенным после окончания его рисования.

Зона редактирования выделенных контуров — при выборе данного параметра, вы можете вносить изменения в выделенный контур.

В пределах: _ пикселов (стает доступен при выборе предыдущего параметра) — показывает, насколько пикселей близко должна находиться кисть к уже существующему контуру для того, чтобы можно было внести изменения в контур.

Чтобы вернуть настройки «по умолчанию» стоит просто нажать кнопку Восстановить.

Настройка планшетов Wacom

Перед тем как настроить графический планшет, необходимо проверить драйвера на устройство. Итак, поднесите перо планшета к правому верхнему углу планшета и надавите туда пером – курсор на экране ПК должен переместиться туда. Затем переведите перо в левый нижний угол планшета и надавите там. Если курсор переместился – драйвера установлены, иначе переустановите или установите их заново с диска или с официального сайта производителя соответственно модели планшета.

Если драйвера установлены правильно – переходим к отключению сервисов TabletPC. Для этого заходим в меню «Пуск» и в строку поиска пишем «services.msc».

Открытие сервисов системы

В открывшихся сервисах ищем сервис «Tablet PC Input Service».

Выбор сервиса

Дважды щелкаем на нем мышкой и сначала останавливаем сервис – нажимаем «Stop», а потом отключаем его – выбираем тип запуска «Disable». Перезагружаем ПК.

Остановка и отключение сервиса

Все основные подготовки закончены, но перед тем как пользоваться планшетом графическим – нужно его настроить под себя.

Итак, чтобы добраться до настроек графического планшета Wacom, необходимо:

1. зайти в меню «Пуск»
2. открыть меню «Все программы»
3. выбрать папку «Планшет Wacom» («Wacom Tablet»)
4. запустить настройку свойств планшета (Wacom Tablet Properties)

Графический планшет автоматически добавляет в настройки параметры для любого используемого пера – достаточно только поднести его к планшету. Для каждого пера имеются свои личные настройки.

Панель настроек графического планшета

В окне настроек есть пункт «Application». Он служит для определения настроек планшета для каждой отдельной программы. Чтобы добавить программу в список, надо нажать клавишу (+).

«Яблочные» сложности

Планшеты от Apple, на самом деле, очень похожи на те самые девайсы на Android со специальными программами. Чтобы подключить iPad к Windows, нужно обязательно скачать iTunes. Точнее, для самого соединения необходим лишь драйвер. А вот манипуляции с файлами без фирменного софта не обойдутся. В остальном всё по тем же лекалам: скачать и установить программы, да подключить кабель.

@jacksonhayes

К слову, в комплекте с планшетом порой идут диски со всем необходимым программным обеспечением. Почему я не упоминал это раньше? Всё просто: у редкого современного ноутбука имеется дисковод. Впрочем, его счастливые обладатели могут ещё сильнее упростить себе процесс подключения. Другим остаётся полагаться на стабильный интернет.

Шаг 2. Настройка ориентации и клавиш.

Найдите установленный драйвер в списке недавних программ и запустите его.

У вас откроется окно настройки. Его вид может отличаться, в зависимости от производителя планшета и версии драйвера.

Сначала нужно настроить ориентацию планшета, в зависимости от того, правша вы или левша. По умолчанию планшет настроен для правшей.

Далее нужно настроить, если это необходимо, функциональные клавиши Express Keys. Эти клавиши являются программируемыми. То есть, на каждую можно присвоить определенное действие из выпадающего списка.

Это очень удобно и помогает ускорить работу.

Шаг 3. Настройка пера планшета.

Самое важное здесь – проверить, чтобы планшет работал в режиме пера, а не мыши. Иначе вы не сможете использовать главное преимущество – чувствительность к давлению пера на рабочую поверхность

Перейдите на вкладку Перо и проверьте режим работы планшета.

Также нужно настроить чувствительность пера. Например, чтобы работать более широкими мазками кисти в Photoshop, нужно переместить регулятор Чувствительность пера в ближе к положению Мягко. И, наоборот, чтобы работать тонкими штрихами и линиями, передвиньте регулятор ближе к положению Жестко.

Нажмите на кнопку Отображение справа от настройки Режим пера. Здесь нужно включить пропорциональное масштабирование и снять галочку с параметра Использовать рукописный ввод Windows

Шаг 4. Отключите сенсорный ввод.

Перейдите на вкладку Сенсорные опции и снимите галочку с параметра Включить сенсорный ввод.

Это необходимо сделать, иначе в процессе ретуши в Photoshop планшет будет реагировать не только на перо, но и на движения руки по поверхности планшета, причем, непредсказуемым образом. Отключив сенсорный ввод, вы избавитесь от этой проблемы.

Теперь можно приступать к работе. Запускайте программу Photoshop, открывайте фотографию для ретуши, возьмите перо планшета и попробуйте использовать его в процессе ретуши вместо мышки. Если у вас нет своих исходников для ретуши, можете попробовать свои силы на этой фотографии.

А в качестве примера предлагаю посмотреть результат ретуши фотографии с креативным макияжем. Здесь модели нанесли специальный макияж, придающий коже золотистый оттенок и подчеркнули блики на коже. Картинка по клику увеличивается.

Gaomon S620 на мобильных устройствах

И так как планшет у меня с начала не заработал на компьютере, я решил проверить работоспособность на мобильных устройствах. Подключил к телефону – и опять ничего. Взял старый планшет на Андроид 4.4.2 (это интересно, ведь в требованиях к графическому планшету указана версия выше 6.0). И он заработало, но есть задержка между нажатием и отображением (слабые конфигурации, скорее всего). Подключил опять к телефону — и все заработало.

Я не замерял сколько держит телефон в режиме рисования, да и это мало бы что показало. Главное, что я не вижу быстро посаженной батареи.

Если у вас проблемы с подключением к телефону, планшету

1. Убедитесь, что при подключении загорается красный светодиод, если нет — отключен OTG или устройство неисправное.
2. Проверьте, работает ли OTG-соединение. Если красный светодиод загорелся на графическом планшете, то работает.  Если нет — перейти в «Настройки» — «Другие настройки» и включить OTG (в разных моделях телефона они могут отличаться).
3. Пробуйте нажать одновременно кнопки 1+3 и удерживайте 3 секунды (как написано в руководстве), чтобы перейти в режим телефона.

Проблема с Redmi Note 7

Только у этого телефона был отключен OTG. При подключении планшета не загорелся красный светодиод.

Решение нашли на ютубе:

1. Переходим в настройки.
2. Заходим в меню «Про телефон».
3. Несколько раз нажимаем на версию MIUI, будет выскакивать сообщение, что вы не разработчик.
4. Нажимаем назад.
5. Переходим в «Дополнительные настройки».
6. Внизу появится пункт OTG и по умолчанию он был отключен. Включаем.

Через время OTG выключается опять, возможно это исправимо, но я не искал решения, так как телефон не мой.

Проблема с ориентацией экрана

Для телефона рабочая область составляет 101х62 мм.И ее изменить нельзя.

В отличии от телефона на Андроид-планшете (в альбомной ориентации экрана) используется лишь 2/3 экрана. Решение: переключить экран в книжную ориентацию экрана, тогда будет использоваться вся рабочая поверхность графического планшета, но растянутая по горизонтали. Т.е. по вертикале курсор будет двигаться быстро, а по горизонтали — медленно. Такое себе решение. Анроид-планшет с этим ГП использовать неудобно.

Если повернуть экран телефона в альбомную ориентацию, правая часть экрана будет также недоступна. Решения — не нашел. Но в книжной ориентации нормально рисует.

Так что для этого ГП идеальным будет ноутбук. Широкоформатный монитор и экраны телефона — менее удобны из-за пропорций.

Пробуем ГП в приложениях для рисования на Андроид

А теперь о работе в приложениях. Список лучших приложений для рисования на Андроид тут, он вам понадобится, если возникнут проблемы ниже.

Некоторые приложения слабо реагировали на нажим, возможно это исправимо через настройки, но особо не искал. В ibisPaint X можно отключать и регулировать давление перо, а также сместить касание стилуса. В MediBang Paint по умолчанию не включено давление на стилус. Ищите этот пункт в настройках:

На мобильных устройствах не работают 4 экспресс-клавиши. И хотя в руководстве написано, что не работают 2 кнопки на пере, но это не так. Все зависит от приложения для рисования.

В приложениях они выполняют разные функции:

• Infinite Painter — скрывают/открывают меню инструментов и отменяют предыдущее 1 действие. В настройках можно переназначить эти кнопки.
• ibisPain X— отмена действия и переключение между кисточкой/ластиком. В настройках можно переназначить эти кнопки.
• Autodesk Sketch – кнопки стилуса не работают.
• MediBang Paint— удержание кнопки это пипетка.
• ArtFlow – кнопки стилуса не работают. Но в настройках можно включить ластик при удержании кнопки. На скриншоте показан эта опция:

Проблемы с отображением курсора на телефоне

На эту проблему иногда жаловались владельцы Gaomon S620. Сам с ней не сталкивался (проверил на 9 моделях телефонов), но представлю как неудобно рисовать.

Возможный вариант решения. Использовать приложения, где можно в настройках указать отображение указателя при рисовании. Например:

• ArtFlow
• Infinite Painter
• MediBang Paint

Может эта функция есть и в других приложениях, ищите вот такие настройки:

Infinite-Painter-indikator
artflow-indikator

Графический планшет: что это

Очень часто графический планшет путают с традиционным планшетным ПК, однако ничего общего в этих девайсах нет. Гаджет представляет собой пластиковый прямоугольный корпус со стилусом и несколькими клавишами.

Стилусум называется карандаш, предназначенный для получения изображения на планшете. В отличие от обычной мышки он чувствителен к прикладываемому усилию. Чем слабей давление на стилус, тем прозрачней и тоньше получается линия. Это помогает регулировать динамику пера, создавая иллюзию реального «рисования», которое наиболее привычно для художников.

Планшет подключается к обычному ПК через USB-разъем, также существуют беспроводные модели. Устройство совместимо с Sai, Photo Shop, CorelDraw, Paint.
