Интерфейсы подключения жестких дисков

Подключение второго HDD к ПК или ноутбуку

Варианты подключения второго жесткого диска максимально просты:

• Подключение HDD к системному блоку компьютера.

  Подойдет владельцам обычных стационарных ПК, не желающих иметь внешних подключенных устройств.

• Подключение жесткого диска как внешний накопитель.

  Самый простой способ подключения HDD, и единственный возможный для владельца ноутбука.

Вариант 1. Установка в системный блок

Определение типа HDD

Перед подключением вам нужно определить вид интерфейса, с которым работает винчестер — SATA или IDE. Практически все современные компьютеры оснащены интерфейсом SATA, соответственно, лучше всего, если и жесткий диск будет этого же типа. Шина IDE считается устаревшей, и может попросту отсутствовать на материнской плате. Поэтому с подключением такого диска могут возникнуть некоторые сложности.

Распознать стандарт проще всего по контактам. Вот так они выглядят у SATA-дисков:

И вот так у IDE:

Подключение второго SATA-диска в системном блоке

Сам процесс подключения диска очень легкий и проходит в несколько этапов:

Приоритетность загрузки SATA-дисков

На материнской плате обычно есть 4 разъема для подключения SATA-дисков. Они обозначаются как SATA0 — первый, SATA1 — второй и т. д. Приоритет винчестера напрямую связан с нумерацией разъема. Если вам нужно вручную задать приоритет, то потребуется зайти в BIOS. В зависимости от типа BIOS, интерфейс и управление будут разными.

В старых версиях заходите в раздел Advanced BIOS Features
и работайте с параметрами First Boot Device
и Second Boot Device
. В новых версиях BIOS ищите раздел Boot
или Boot Sequence
и параметр 1st/2nd Boot Priority
.

Подключение второго IDE-диска

В редких случаях есть необходимость в установке диска с устаревшим IDE-интерфейсом. В этом случае процесс подключения будет немного отличаться.

Подключение второго IDE-диска к первому SATA-диску

Когда нужно подсоединить IDE-диск к уже работающему SATA HDD, используйте специальный переходник IDE-SATA.

Схема подключения следующая:

1. Перемычка на переходнике устанавливается на режим Master.
2. Штекер IDE подключается в сам винчестер.
3. Красный кабель SATA подсоединяется одной стороной к переходнику, второй — к материнской плате.
4. Кабель питания подключается одной стороной к переходнику, а другой — к блоку питания.

Инициализация диска в ОС

В обоих случаях после подключения система может не видеть подсоединенный диск. Это не значит, что вы сделали что-то неправильно, наоборот, это нормально, когда новый HDD не виден в системе. Чтобы им можно было пользоваться, требуется инициализация жесткого диска. О том, как это делается, читайте в другой нашей статье.

Вариант 2. Подключение внешнего жесткого диска

Нередко пользователи выбирают подключение внешнего HDD. Это гораздо проще и удобнее, если некоторые файлы, хранящиеся на диске, иногда нужны и вне дома. А в ситуации с ноутбуками этот способ окажется особенно актуальным, поскольку отдельного слота для второго HDD там не предусмотрено.

Внешний жесткий диск подключается посредством USB ровно так же, как и другое устройство с этим же интерфейсом (флешка, мышь, клавиатура).

Жесткий диск, предназначенный для установки в системный блок, также можно подключить по USB. Для этого нужно использовать либо адаптер/переходник, либо специальный внешний корпус для винчестера. Суть работы таких устройств схожа — через адаптер на HDD подается нужное напряжение, а соединение с ПК осуществляется через USB

Для винчестеров разных форм-факторов есть свои кабели, поэтому при покупке всегда нужно обращать внимание на стандарт, задающий габаритные размеры вашего HDD

Если вы решили подсоединить диск вторым методом, то соблюдайте буквально 2 правила: не пренебрегайте безопасным извлечением устройства и не отсоединяйте диск во время работы с ПК во избежание ошибок.

Мы рассказали о способах подключения второго жесткого диска к компьютеру или ноутбуку. Как видите, в этой процедуре нет ничего сложного и совершенно необязательно пользоваться услугами компьютерных мастеров.

Подключение жесткого диска SATA

В первую очередь вставляем наш винчестер в специальную корзину нашего системного блока, никакой видеокарты снимать не надо, она находится выше и жёсткий диск мы ставим чуть ниже её, он прекрасно встал на предложенное ему место

Можно заметить, что под ним достаточное пространство для вентиляции, далее крепим его четырьмя винтами. Между корзиной и корпусом жёсткого диска специальные резиновые шайбочки, особенность данного корпуса 6AR1.
А вот и наши четыре разъёма контроллеров SATA на материнской плате, разъём номер три занят дисководом, а три другие свободны, выберем один из них, например разъём номер один

Подключать информационный  SATA кабель пока не будем, он будет нам мешать при подсоединении к нашему жёсткому диску кабеля питания, итак соединяем наш винчестер и блок питания.
От блока питания идёт свободный кабель, подсоединяем его к разъёму питания на жёстком диске, подсоединили

если на вашем блоке питания нет кабеля с разъёмом SATA, вам нужен будет вот такой переходник



Сейчас настала очередь информационного кабеля, с абсолютно одинаковыми Г-образными штекерами на концах

подсоединяем один конец кабеля к материнской плате , а другой к жёсткому диску

теперь закрываем боковую крышку системного блока и включаем компьютер.
Сразу идём в BIOS и смотрим правильно ли мы подключили жёсткий диск SATA. На начальной вкладке Main видно, что на первом контроллере SATA определился наш жёсткий диск Western digital, а на третьем как и положено наш дисковод Optiarc DVD RW.

Вся информация о нашем жёстком диске

Для установки операционной системы нам нужно на вкладке Boot сменить приоритет загрузки с жёсткого диска на дисковод, проходим на данную вкладку и изменяем

Вставляем в дисковод дистрибутив с Windows, перезагружаемся и устанавливаем операционную систему.

А иногда друзья такое вроде бы простое действие, как подключение жёсткого диска SATA к материнской плате, оборачивается целым приключением. Наш читатель Александр столкнулся с такой проблемой. Разъёмы SATA на его материнской плате располагались неудобно, рядом с разъёмом PCI Express видеокарты. Так вот подключить эту самую видеокарту было практически невозможно, если винчестер уже был подсоединён к разъёмам SATA, видеокарта просто упиралась в интерфейсные кабели SATA и не вставлялась полностью в свой разъём PCI Express. Александр вышел из положения так: прикупил два интерфейсных кабеля SATA, с разъёмом в виде уголка и один даже обрезал вот таким образом и затем всё подсоединил.

Отличия подключения жёстких дисков IDE и SATA

Казалось бы, процедура подключении одинаковая, но на самом деле IDE немного отличается от SATA тем, что там требуется установить позицию перемычки, так называемого джампера.

Материнская плата снабжается обычно парой разъёмов для IDE устройств, и в каждое может быть подключено по два девайса. В каждой паре может быть одно устройство master и одно slave, и нельзя, чтобы было два одинаковых. Жёсткий диск должен иметь позицию master, если с него загружается Windows. Второе устройство в этой же ветви подключения должен быть slave.

Джампер (перемычка) на жёстком диске

Если всё это трудно понять, то просто поставьте джампер на master, если в вашем компьютере только один жёсткий диск.

Карту подключения джампера вы сможете найти на самом корпусе жесткого диска.

С SATA таких проблем нет. Ведущие и ведомые позиции устанавливаются через BIOS. При подключении жёсткого диска SATA потребуется настроить его как загрузочный, если на нём установлена операционная система.

Подключение жесткого диска и возможные ошибки

Часть 1. Установка HDD

Как вы наверняка знаете, габариты жестких дисков компьютеров и ноутбуков существенно отличаются. Поэтому невозможно сиюминутно извлечь накопитель из стационарной машины и переустановить его в мобильную — для этого вам понадобится специальный бокс. Какими бывают боксы?

• 3.5 IDE > USB 2.0. Фактическая скорость передачи и обработки данных не превышает 20-35 Мб/с.
• 3.5 IDE > USB 3.0. Аналогичный интерфейс жесткого диска, однако благодаря использованию технологии USB 3.0, скорость передачи данных будет существенно выше.
• 3.5 SATA > USB 2.0. Отличие в интерфейсе жесткого диска, скорость аналогична первому пункту.
• 3.5. SATA > USB 3.0.

Теперь мы готовы подключить HDD к ноутбуку!

• Установите жесткий диск в специализированный бокс.
• Подключите питание к коробке.
• Теперь, при помощи USB кабеля, подключите устройство непосредственно к ноутбуку. Если диск и бокс работают без ошибок, то в приложении “Мой компьютер” отобразится еще один физический диск с которым можно работать.

Часть 2. Непредвиденные ошибки

Не так давно на вашем компьютере случился критический сбой вследствие которого перестала запускаться операционная система и, как итог, нет никакой возможности восстановить утерянные данные. Но вы не пали духом и смогли найти действенный способ. Установив жесткий диск своего компьютера в специализированный бокс, подключаете его к ноутбуку и…ничего не происходит. Компьютер его не видит. Что делать в этой ситуации?

В текущем положении вы можете совершить два полезных действия:

• Проверка на наличие драйверов купленного бокса.
• Проверка видимости жесткого диска (система может его идентифицировать, однако HDD попросту не отображается в списке подключенных устройств).

Давайте разберем их подробнее.

Проверка на наличие драйверов устройства.

Самым простым способом найти отсутствующие драйвера подключенных девайсов является использование диспетчера устройств. К нему мы сейчас и обратимся за помощью.

Самый простой способ найти все административные утилиты — щелкнуть правой кнопкой мыши по иконке Мой компьютер и перейти в раздел Управление. Однако существуют и другие, не менее эффективные, способы. Для пользователей, желающих изучить процесс использования панели управления подробнее, мы предлагаем следующую инструкцию.

1. Откройте Панель управления.

2. Перейдите в раздел Система и безопасность.

3. Откройте вкладку Система.

4. Запустите Диспетчер устройств.

5. Проверьте, нет ли нигде желтых восклицательных знаков. Этот символ сигнализирует вам о том, что в системе отсутствует необходимый драйвер. Если такового знака нет, найдите в представленном списке девайсов ваше устройство и обновите драйвер мануально.

Проверка видимости жесткого диска

1. Откройте Панель управления.

2. Перейдите в раздел Система и безопасность.

3. Откройте Администрирование.

4. Перейдите в раздел Управление компьютером.

5. Выберите букву внешнего жесткого диска и Измените ее. Очень часто компьютер не видит HDD по причине неправильности буквы.

Готово!

Теперь жесткий диск готов к полноценному использованию и поэтому самое время перейти к финальному этапу нашей работы — восстановлению утраченных данных.

Подключение внешнего жёсткого диска от ПК

Переносной винчестер является, по сути, устройством для использования снаружи, такая себе «гигантская флешка». Подключается посредством специального USB-кабеля в любой USB-разъём ноутбука.

Если есть необходимость подсоединить винчестер от стационарного ПК, то придётся использовать его как внешний накопитель. Ведь он попросту не поместится внутрь из-за своих крупных размеров. Для этого понадобится одно из дополнительных устройств:

• адаптер (переходник);
• внешний корпус (бокс).

Преимущество подобной процедуры состоит в том, что отпадает необходимость разбирать лэптоп

А если он на гарантии, то это немаловажно

С помощью переходника

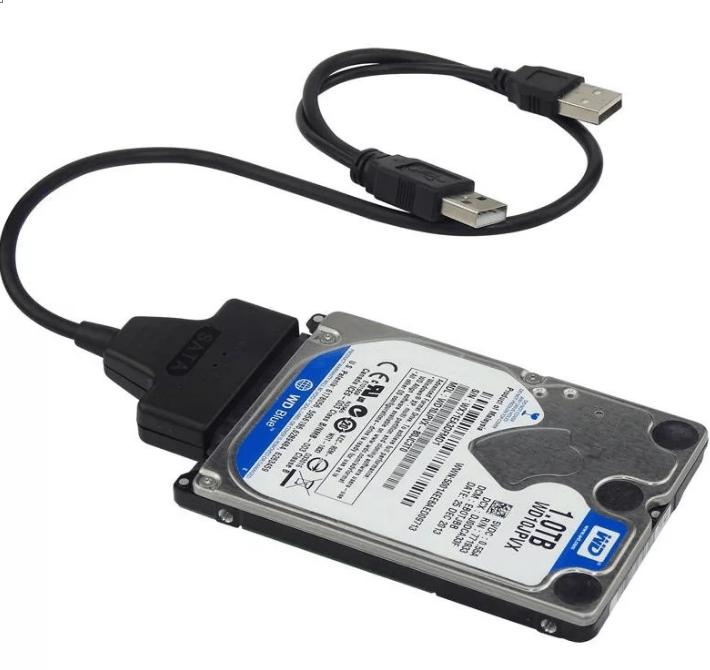

Посмотрите на модель винчестера. Приобретите специальный адаптер с соответствующими разъёмами. В зависимости от типа жёсткого диска подбирайте:

• SATA и USB-порт;
• либо IDE/USB.

Подсоединив один конец переходника к жёсткому диску, а второй – к ноутбуку, вы сможете скопировать с него всю нужную информацию и наоборот. При этом учтите, что 3,5-дюймовый диск требует отдельного подключения к сети.

@ajaykumarsingh.com

Обратите внимание, что адаптеры могут быть USB 2.0 или USB 3.0. Для перекачивания файлов большого объёма, естественно, лучше выбрать с «троечкой»

У него скорость на порядок выше.

Подсоединив диск HDD, проверьте в «Проводнике», видит ли его ваш ноутбук. Если нет, попробуйте установить драйвера к адаптеру.

Подключение через бокс

В компьютерном магазине можно приобрести специальный бокс. Он представляет собой карман-контейнер, в который вставляется винчестер. Соединение с лэптопом происходит через USB-порт.

Вставив диск в бокс, подключите устройство к свободному порту ноутбука. Убедитесь, что новый диск распознан.

@promotionaldrives.com

Может так случиться, что переносной компьютер воспримет его под уже существующей в устройстве буквой. К примеру, C или D. В этом случае придётся поменять настройку для съёмного накопителя на любую другую английскую букву.

Теперь можете спокойно работать с винчестером, форматируя, копируя или удаляя файлы и устанавливая нужные программы.

Карманы бывают различных модификаций. Вот самые ходовые:

@reedr.ru

Поскольку BOX функционирует по типу обычной флешки, следует производить безопасное извлечение устройства. Если во время работы с внешним жёстким диском отключится питание, велика вероятность того, что он будет испорчен.

Альтернативный FireWire

При всей своей популярности, eSATA и USB — ещё не все варианты того, как подключить разъем внешнего жесткого диска к компьютеру.

FireWire — чуть менее известный в народных массах высокоскоростной интерфейс. Обеспечивает последовательное подключение внешних устройств, в поддерживаемое число которых также входит и HDD.

Его свойство изохронной передачи данных главным образом нашло своё применение в мультимедийной технике (видеокамеры, DVD-проигрыватели, цифровая звуковая аппаратура). Жёсткие диски им подключают гораздо реже, отдавая предпочтение SATA или более совершенному USB-интерфейсу.

Свои современные технические показатели эта технология приобретала постепенно. Так, исходная версия FireWire 400 (1394a) была быстрее своего тогдашнего главного конкурента USB 1.0 — 400 мегабит в секунду против 12. Максимально допустимая длина кабеля — 4.5 метра.

Приход USB 2.0 оставил соперника позади, позволяя обменивать данные со скоростью 480 мегабит в секунду. Однако с выходом нового стандарта FireWire 800 (1394b), позволявший передавать 800 мегабит в секунду с максимальной длинной кабеля в 100 метров, USB 2.0 на рынке была менее востребована. Это спровоцировало разработку третьей версии последовательной универсальной шины, расширившей потолок обмена данных до 5 гбит/с.

Кроме этого, отличительной особенностью FireWire является децентрализованность. Передача информации через USB-интерфейс обязательно требует наличие ПК. FireWire же позволяет обмениваться данными между устройствами без обязательного привлечения компьютера к процессу.

Создаем связь с роутером Asus

Компания Asus создала очень простую систему настройки для домашнего сервера данных. Её суть заключается в первоначальном подключении гаджетов. Потом пользователь должен настроить их в меню на ПК или со смартфона. Получить доступ к программным опциям роутера можно через любой браузер на компьютере, который подключен к маршрутизатору.

Для начала отключите роутер от сети. Теперь подсоедините к нему внешний накопитель, используя переходник USB-micro USB. Должна получиться следующая конструкция:

Рис. 2 – пример подключения накопителя к роутеру

Если на маршрутизаторе есть два доступных порта, выбирайте тот, что обеспечивает бОльшую скорость передачи (версии 3.0). Простого соединения двух устройств недостаточно, так как передача информации в домашней сети все еще недоступна. Соответственно, другие устройства пока не могут распознать никакие файлы.

Чтобы настроить показ файлов из сети на компьютере, зайдите в окно «Этот компьютер». Слева на панели отображения элементов найдите вкладку «Сеть» и перейдите в это окно. Здесь отображаются все доступные сетевые хранилища и протоколы передачи, которые вы можете использовать.

Кликните правой клавишей мыши на пустой области окна и во всплывающем меню нажмите на «Обновить». Таким образом, в окне отобразится иконка подключенного к роутеру накопителя.

Рис. 3 – окно «Сеть» на компьютере

Теперь просто кликните на появившуюся иконку, чтобы перейти в папку с файлами внешнего накопителя. Если на компьютере отключен общий доступ, для просмотра содержимого необходимо будет ввести логин и пароль от настроек роутера. Как правило, значения этих полей одинаковое. Это слово admin.

После получения доступа к содержимому папки вы сможете создавать в ней новые файлы, редактировать или просматривать существующий контент.

Для управления роутером с телевизора достаточно просто зайти в настройки соединения с интернетом. В окне появиться вкладка USB. Нажав на неё, вы сможете узнать о количестве свободного места на диске или посмотреть его содержимое.

Рис. 4 – просмотр данных внешнего диска на телевизоре

Для получения доступа к файлам с телефона или планшета необходимо скачать приложение «ES Проводник». Оно точно отобразит нужную папку и позволит быстро открывать файлы или создавать новые документы на HDD:

• Подключите смартфон к роутеру и запустите программу проводника;
• Теперь в верхней части экрана выберите окно LAN, как показано на рисунке ниже;
• Дождитесь загрузки содержимого. Иногда это может занять несколько минут. После появления папки внешнего жесткого диска кликните на её иконку;
• При необходимости, введите данные для получения доступа (логин – admin, пароль — admin);
• После подтверждения ввода на телефоне отобразятся все файлы сети.

Рис. 5 – подключение к файлам внешнего HDD со смартфона

Для мобильных устройств от Apple процедура подключения такая же, только использовать нужно стандартный файловый проводник.

Как подключить обычный жесткий диск в качестве внешнего?

В том случае, если у вас имеется обычный жесткий диск, который бы вы хотели сделать внешним, то без дополнительного оборудования не обойтись. Речь идет о специальном боксе, в который и будет вкладываться детский диск.

Преимущества данного способа очевидны: во-первых, самостоятельно собранный внешний жесткий диск обойдется вам значительно дешевле, нежели готовый вариант, а во-вторых, вы можете собрать собственный внешний жесткий диск по индивидуальному подбору всех требуемых характеристик.

Подходящий бокс;

Кабель для подключения;

Отвертка среднего или малого размера (размер необходимо уточнять уже после выбора бокса).

Этапы сборки внешнего жесткого диска

1. С помощью отвертки разберите корпус бокса. В результате у вас должно получиться две половинки, одна из которых является контроллером (крышкой), а другая «карманом».

2. Теперь в ход идет жесткий диск. Вам необходимо вставить его в «карман» бокса в полном соответствии с контактами SATA. Жесткий диск должен войти в бокс легко, без использования дополнительных усилий.

3. Соедините второй элемент бокса и зафиксируйте жесткий диск винтами. Теперь внешний жесткий диск готов к эксплуатации. Подключение такого устройства выполняется точно таким же образом, как это описано выше.

Универсальная последовательная шина

Фактически став наиболее распространённым стандартом последовательного интерфейса подключения цифровой техники, Universal Serial Bus в наши дни известен каждому.

Перенеся долгую историю постоянных крупных изменений, USB — это высокая скорость передачи данных, обеспечение электропитанием беспрецедентное множество периферийных устройств, а также простота и удобство в повседневном использовании.

Разрабатываемый такими компаниями, как Intel, Microsoft, Phillips и US Robotics, интерфейс стал воплощением сразу нескольких технических стремлений:

• Расширение функционала компьютеров. Стандартная периферия до появления USB была достаточно ограничена в разнообразии и под каждый тип требовался отдельный порт (PS/2, порт для подключения джойстика, SCSI и т. д.). С приходом USB задумывалось, что он и станет единой универсальной заменой, существенно упростив взаимодействие устройств с компьютером. Более того, предполагалось также этой новой для своего времени разработкой стимулировать появление нетрадиционных периферийных устройств.
• Обеспечить подключение мобильных телефонов к компьютерам. Распространяющая в те годы тенденция перехода мобильных сетей на цифровую передачу голоса выявила, что ни одни из разработанных тогда интерфейсов не мог обеспечить передачу данных и речи с телефона.
• Изобретение комфортного принципа «подключи и играй», пригодные для «горячего подключения».

Как и в случае с подавляющим большинством цифровой техники, USB-разъем для жесткого диска за долгое время стал полностью привычным для нас явлением. Однако в разные года своего развития этот интерфейс всегда демонстрировал новые вершины скоростных показателей чтения/записи информации.

Версия USB	Описание	Пропускная способность
	Первый релизный вариант интерфейса после нескольких предварительных версий. Выпущен 15 января 1996 года.	Режим Low-Speed: 1.5 Мбит/с Режим Full-Speed: 12 Мбит/с
	Доработка версии 1.0, исправляющая множество её проблем и ошибок. Выпущенная в сентябре 1998 года, впервые получила массовую популярность.
	Выпущенная в апреле 2000 года, вторая версия интерфейса располагает новым более скоростным режимом работы High-Speed.	Режим Low-Speed: 1.5 Мбит/с Режим Full-Speed: 12 Мбит/с Режим High-Speed: 25-480 Мбит/с
	Новейшее поколение USB, получившее не только обновлённые показатели пропускной способности, но и выпускаемая в синем/красном цвете. Дата появления — 2008 год.	До 600 Мбайт в секунду
	Дальнейшая разработка третьей ревизии, вышедшая в свет 31 июля 2013 года. Делится на две модификации, которые могут обеспечить любой жёсткий диск с USB-разъёмом максимальной скорость до 10 Гбит в секунду.	USB 3.1 Gen 1 — до 5 Гбит/с USB 3.1 Gen 2 — до 10 Гбит/с

Помимо этой спецификации, различные версии USB реализованы и под разные типы устройств. Среди разновидностей кабелей и разъёмов этого интерфейса выделяют:

USB 2.0	Стандартный

USB 3.0 уже мог предложить ещё один новый тип — С. Кабели этого типа симметричны и вставляются в соответствующее устройство с любой стороны.

С другой стороны, третья ревизия уже не предусматривает Mini и Micro «подвиды» кабелей для типа А.

Перспективы NAS

Интереснейший способ работы с большими объёмами данных, стремительно набирающий популярность в кругах современных пользователей.

Или же сокращённо NAS представляют собой отдельный компьютер с некоторым дисковым массивом, который подключен к сети (зачастую к локальной) и обеспечивает хранение и передачу данных среди других подключённых компьютеров.

Выполняя роль сетевого хранилища, к другим устройствам этот мини-сервер подключается по обыкновенному Ethernet-кабелю. Дальнейший доступ к его настройкам осуществляется через любой браузер с подключением к сетевому адресу NAS. Имеющиеся данные на нём можно использовать как по Ethernet-кабелю, так и при помощи Wi-Fi.

Эта технология позволяет обеспечить достаточно надёжный уровень хранения информации и предоставлять к ней удобный лёгкий доступ для доверенных лиц.

Установка жесткого диска

Установку второго жесткого диска в компьютер стоит начать с подготовки всех необходимых инструментов и деталей для замены. Нам понадобится:

• Небольшая крестовая отвертка (часто идет в комплекте с новыми накопителями)
• Провода для подключения жесткого диска к материнской плате и блоку питания
• Сам накопитель, освобожденный от заводской упаковки
• При необходимости – переходник, приобретенный в предыдущем шаге.

Сначала нужно снять крышку корпуса системного блока и ознакомиться с расположением первого жесткого диска. Практика показывает, что удобнее всего устанавливать одинаковые по назначению элементы рядом друг с другом, поэтому хорошо, если рядом с уже установленным диском найдется свободный слот.
Когда место для установки накопителя выбрано, нужно примерить соединительные провода – нельзя допускать, чтобы они были слишком короткими, чтобы предотвратить отсоединение устройства в процессе работы и потерю данных. Такая предусмотрительность вполне оправданна, ведь потерять данные при внезапном отключении питания проще простого.

Следующим шагом должен стать монтаж накопителя к корпусу компьютера. Он осуществляется проси помощи винтов, входящих в комплект поставки жесткого диска и небольшой крестовой отвертки. Нужно внимательно следить, чтобы в процессе монтажа ни один провод из тех, что уже есть внутри корпуса, не был пережат между стенкой системного блока и корпусом жесткого диска. После того, как второй диск будет прикручен, нужно подсоединить новые соединительные провода сначала к нему, а затем к материнской плате и блоку питания. После этого можно собрать провода вместе с помощью электротехнического хомута – так исключается возможность их повреждения и попадания в лопасти вентилятора при работе компьютера. Заключительным этапом станет сборка компьютера. Этот шаг обычно не вызывает затруднений даже у начинающих пользователей.

Подключаем жесткий диск 3,5 от ноутбука к компьютеру через адаптер USB

Самый легкий и беспроблемный вариант — это купить внешний переносной жесткий диск. Подключается такой диск через разъем USB и используется как большая флешка. Достоинства такого решения в том, что можно на нем хранить много всего? он легко подключается к компьютеру, компактен и легко переносим. Недостатки тоже есть:

• наличие шнура, который надо все время подключать;
• скорость чтения- записи ниже чем у диска подключенного обычным способом;
• особая чувствительность к ударам, падениям.

При чем здесь диск от ноутбука? Внутри этого копуса самый обычный жесткий диск от ноутбука. И если у Вас есть такой диск б/у от ноутбука, из него можно самому сделать переносной. Самая главная часть — это адаптер. Адаптер можно купить в магазине, взяв с собой диск, а продавец подберет Вам адаптер, а возможно даже и красивый корпус. Соединив вместе все получаем переносной диск:

Его можно подлкючать теперь к USB порту. Или такой вариант, без адаптера, просто разъем прикручен к корпусу, в который потом и вставляется жесткий диск. Сам корпус можно закрепить в корзине системного блока на винты:

Такой вариант подойдет для подключения HDD без адаптера, — внутри системного блока. Читаем далее.

IDE-интерфейс

Чтобы подсоединить IDE винчестер к компьютеру, нужно найти на материнской плате разъем для шлейфа, вставляем шлейф (какой стороной не важно), обратите внимание на то, чтобы «ключ» на разъеме входил в выемку на входе на материнке, т.е. существует только одна комбинация подключения, вставить «вверх ногами» не получиться. Если вы чувствуете, что шлейф никак не хочет входить в разъем, проверьте правильность расположения «ключей»

Если вы чувствуете, что шлейф никак не хочет входить в разъем, проверьте правильность расположения «ключей».

После того, как мы проделали эту операцию, вставляем таким же образом шлейф в жесткий диск (там тоже есть «ключ»). Затем нам нужно подсоединить питание к нашему винчестеру с помощью разъема Molex, который присутствует на любом блоке питания.

Как внутренний накопитель

Начнем с самого сложного – подключения винчестера как жесткого диска, то есть как замена уже имеющемуся.

В данном случае необходимо сделать следующее:

• Выключить ноутбук. Все операции делаются исключительно с выключенным питанием. В противном случае можно просто «убить» ваше устройство и ничто не сможет вернуть его к жизни. Конечно, такое встречается нечасто, но встречается.
• Извлечь аккумулятор. Чаще всего это делается так, как показано на рисунке №1 – сначала необходимо нажать на замки крепления (просто подвинуть их в сторону), после чего вынуть батарею из корпуса ноутбука.

№1. Снятие аккумулятора ноутбука

Снизу на панели ноутбука необходимо найти крышку размером примерно 13х7 см (может быть чуть больше или меньше, но в любом случае это будет прямоугольник). Эту крышку нужно изъять путем откручивания винтиков. Делается это при помощи обычной фигурной отвертки так, как это показано на рисунке №2.

№2. Процесс откручивания шурупов крепления крышки отсека для винчестера

№3. Накопители внутри ноутбука

Соответственно, его нужно изъять. Винчестеры всегда находятся в небольшом креплении, которое держится тоже на маленьких шурупах. Соответственно, их нужно открутить той же отверткой и руками изъять жесткий диск из крепления. Сначала изымается само крепление, а потом из него уже сам винчестер. На рисунке №2 как раз показаны диски в креплениях. Но нам нужно их снять. Понять, что крепление снято можно по одному простому признаку – Вы увидите саму плату, то есть физический его вид, без всяких изоляций и дополнительных покрытий. Ее внешний вид показан на рисунке №4.

№4. Плата жесткого диска

В некоторых случаях винчестер находится в коробке, которая изолирует его со всех сторон. Тогда ее тоже нужно разобрать. Сделать это несложно, ведь она со всех сторон прикреплена к винчестеру шурупами.

№5. Снятие коробки накопителя

После того как коробка или крепление снято, туда же нужно установить новый жесткий диск. Здесь стоит заметить, что существует два типа винчестеров – SATA и IDE. Внешний вид каждого показан на рисунке №6.

№6. ЖД двух типов – SATA и IDE

Как видим, у них совершенно разные крепления. Хорошо, если вы заменяете старый жесткий диск на новый того же типа. Тогда нужно просто вставить все как было. На подавляющем большинстве ноутбуков используется именно SATA. В противном случае придется покупать переходник с SATA на IDE или наоборот. Выглядят они примерно так, как показано на рисунке №7.

№7. Переходник с SATA на IDE или наоборот

Но применять такие переходники в ноутбуках крайне не рекомендуется, потому что их банально некуда вставить. Есть короткие переходники, которые представляют собой обычную плату, с одной стороны которой располагается контакт SATA, с другой – IDE. Внешний вид одного из них показан на рисунке №8. Такие применяются в ноутбуках, но в большинстве случаев рекомендуется просто взять такой тип жесткого диска, который уже стоит в ноутбуке.

№8. Переходник с SATA на IDE или наоборот для ноутбуков

Вот и все! Теперь новый ЖД находится на своем месте. Если на компьютере есть свободный разъем под второй жесткий диск, можно точно таким же образом установить его на соответствующее место.

С чем могут возникнуть сложности

Главным образом сложности при установке могут возникнуть с креплениями уже имеющегося в наличии винчестера. Дело в том, что разные фирмы делают разные крепления или даже полноценные коробки и часто пользователи просто не знают, как их снимать и что с ними делать дальше – как изъять сам жесткий диск от компьютера. К примеру, в некоторых моделях Toshiba есть небольшой, можно сказать «вспомогательный» отсек, который нужно убрать, прежде чем снимать главную крышку. Этот процесс показан на рисунке №9.

№9. Снятие «вспомогательного» отсека для снятия крышки

После этого нужно будет еще убрать крепление на самом диске. Это крепление показано на рисунке №10.

№10. Снятие крепления с ЖД

Что касается вышеуказанного переходника, обычно в литературе он называется коннектором. Процесс его снятие схематически показан на рисунке №11.

№11. Снятие переходника с SATA на IDE или наоборот

Некоторые модели по умолчанию имеют в своей конструкции такой вот нехитрый элемент. И снимать его нужно далеко не всегда. С остальным проблем возникнуть не должно. Стоит сказать, что замена жесткого диска на обычном персональном компьютере намного сложнее, ведь там к интерфейсам IDE и SATA подключаются соответствующие провода и шины. Часто люди путают что-то из этого и потом возникают проблемы. В ноутбуках все в разы проще. Хотя, конечно, все зависит еще и от компьютера.

Восстановление данных с жесткого диска

Компания Microsoft, к сожалению, не предусмотрела собственный софт, который помог бы ее пользователям восстановить удаленные файлы. Возможно у них и были личные мотивы, однако они, как бы не хотелось обратного, ничем не смогут помочь в сложившейся ситуации. Единственным доступным способов восстановления остается использование стороннего программного обеспечения.

Рекомендуем вам воспользоваться приложением Starus Partition Recovery, которое разработано специально для работы в тяжелых условиях “осыпающегося” жесткого диска, когда другие средства теряют свою эффективность. Поэтому программа подойдет как повседневного домашнего использования, так и для офисного профессионального.

Какими преимуществами обладает Starus Partition Recovery?

• Совместимость со всеми версиями операционной системы Windows.
• Удобный, интуитивно понятный русскоязычный интерфейс.
• Наличие функции глубокого сканирования.
• Возможность восстановления файлов по сигнатуре (формату).
• Наличие окна предпросмотра (вы можете изучить как графические, так и текстовые документы).
• Доступность всех видов экспорта найденных данных.

Давайте рассмотрим процесс восстановления данных поближе.

1. Запустите приложение Starus Partition Recovery.

2. Выберите диск, который необходимо просканировать.

3. Выберите необходимый тип анализа.

4. Дождитесь завершения сканирования.

5. Найдите файлы, которые нужно восстановить.

6. Выделите документы, щелкните по любому из них правой кнопкой мыши и нажмите клавишу Восстановить.

7. Выберите подходящий вам тип экспорта и завершите процесс восстановления.

Готово!

Надеемся, статья оказалась для вас полезной и помогла найти ответы на поставленные вопросы.
