Установка процессора на материнскую плату

Как установить процессор на материнскую плату своими руками?

Всем привет Сегодня я расскажу вам о том, как поставить процессор в материнскую плату так, чтобы у вас потом не было проблем. Напишу то, что знаю сам, а я это делал ну очень много раз. Значит самое главное в этом, как мне кажется, это быть осторожным. Процессор это ведь устройство дорогое, как собственно и материнская плата, но проц часто даже дороже

Самое главное, это понимать, что никакой силы при установке процессор в материнку использовать не нужно! Малейшая неосторожность и процессору хана. Ну у меня никогда никаких трагедий не было, хотя я с компами уже давно, аж с 478-ого сокета, это короче 2003-тий год

И процессоров была тьма, единственно что мне всегда как-то попадались только процессоры Intel, но если вы ставите AMD, то там почти все также

Это не руководство, а важные моменты при установке проца в материнку! Я НЕ советую вообще ставить проц по какой-то инструкции в виде статьи в интернете! Если вы реально хотите установить проц, то вам сначала нужно посмотреть ролики на Ютубе, а потом уже ставить! Это самое верное решение, поверьте мне, проц очень легко угробить! Также и материнку, если проц был установлен неправильно! В общем все это очень важно!

Значит смотрите. Первое нужно понять, что на материнке есть полно всяких портов, слотов, разьемов и прочего. И есть там такое как сокет (гнездо), именно в сокет и нужно ставить процессор. Вот как выглядит сокет:

Это сокет Intel, у AMD примерно также. Но может есть какие-то важные отличия, я не знаю, уже как писал так получилось что у меня в жизни был только Intel. Вот это сокет, в нем есть контакты, которые ДАЖЕ ТРОГАТЬ НЕ НУЖНО РУКАМИ, настолько они нежные. Ну тронуть можно, я просто не советую этого делать! Я вот никогда не трогал

Я надеюсь что вы понимаете, что и процессор и материнка должны быть под один и тот же сокет! Материнка точно должна поддерживать проц, а то знаете, есть материнки на 775-том сокете, которые не поддерживают четырехядерники, хотя они тоже на 775-том сокете!

Так вот, на этом сокете есть прижимная рамочка металлическая, она служит для крепкого прижима процессора к сокету. Ее разумеется перед установкой нужно снять, она полностью не снимается, а откидывается если можно так сказать. Вот эта металлическая рамка, которая открывается для установки процессора:

Еще скажу вот что, никакие посторонние предметы типа отверток, плоскогубцев, ну и прочее, все это нужно убрать от платы подальше. Эти инструменты могут спокойно повредить плату или поцарапать ее, а что первое, что второе, то все это опасно. От царапин могут оголится жилки на плате, это так бы сказать контакты. Ну а при монтаже платы в корпус, нужно быть еще больше осторожным, это я думаю вы уже поняли

На самом сокете есть специальные выступления под процессор, чтобы его можно было поставить ТОЛЬКО правильно. Ну а на процессоре наоборот, специальные выемки.

Вот сам процессор и вот на нем эти выемки:

Вот выступы в сокете:

Еще раз повторюсь, что ни контакты сокета, ни контакты процессора трогать не стоит!

После того как процессор вы поставили, то он прижимается специальной петлей и создается НУЖНЫЙ плотный контакт. Именно нужный, никакой дополнительной физической силы использовать не нужно! Вот вид установленного процессора:

Я вам скажу даже вот что, вы можете верить, а можете нет, но вроде бы как процессоры Intel можно ставить ОГРАНИЧЕННОЕ число раз в сокет. Честно я такого не знаю, ну то есть правда это или нет, но с другой стороны, вот скажу честно, я никогда не ставил один и тот же процессор более.. ну наверно более пяти раз в свою плату. Вот даже тот что у меня сейчас стоит, я его вынимал только один раз за два года (менял термопасту). То есть это ОГРАНИЧЕНИЕ имеет все таки здравый смысл. Ибо что нужно делать, чтобы процессор туда сюда вынимать раз.. ну например раз двадцать? Это уже ненормально

После того как вы закрыли процессор, то можно уже намазывать термопасту. О том как мазать термопасту, я уже писал здесь, так что если интересно, можете почитать.

Значит еще один важный момент. Ставить процессор лучше на материнку, которая еще НЕ СТОИТ в корпусе. Чтобы было удобнее. Дело в том, что каждый изгиб материнской платы идет не на пользу ей. Если материнка будет в корпусе, то изгибы неизбежны, ибо она стоит на болтах, даже можно сказать что висит на них! Небольшие изгибы материнка еще может пережить, ну вот вы там ставите что-то, вынимаете, вы ведь не видите создается ли изгиб или нет. А на самом деле создается! Но это очень опасно, ибо такие изгибы могут привести к микротрещинам в плате (внутри текстолита ведь есть медные дорожки) и в итоге она будет работать НЕ стабильно!

Как узнать, возможна ли замена процессора и какая модель подойдёт?

• Вызовите меню «Пуск».
• Пошаговые инструкции по замене процессора на ноутбуке

  Введите в поиске «Диспетчер устройств» и нажмите на него.

• В открывшемся окне нажмите на вкладку «Процессоры», после чего вам будут доступны названия всех установленных компонентов.

• Скачайте на ноутбук программу «Everest» и запустите её. Откройте раздел «Системная плата».

• Выберите пункт «ЦП». Название процессора и количество ядер отображается напротив пункта «Multi CPU».

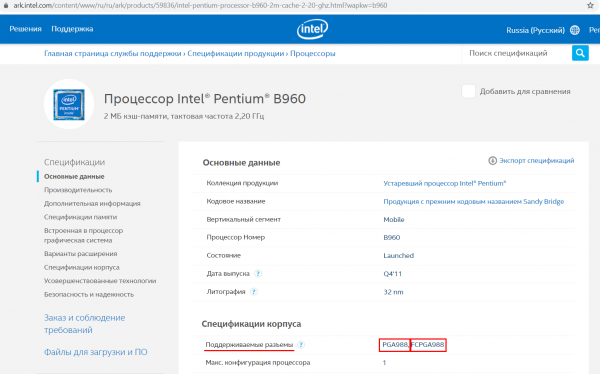

• В нашем примере производитель – Intel, модель процессора – B960.

Если у вас установлен процессор второго поколения (Sandy Bridge), а чипсет материнской платы – 7-ой серии (HM70, HM75, HM76, HM77, QM77, QS77 или UM77), то можно поставить процессор как второго, так и третьего поколения (Ivy Bridge). Если чипсет материнской платы 6-ой серии, то процессор должен быть только второго поколения!

Когда требуется замена

В некоторых случаях замена ЦП необходима, а иногда – желательна для решения ряда проблем.

Возможные причины замены:

• ЦП сгорел. Один из признаков – ПК не подает никаких признаков жизни. А на материнских платах с установленной микросхемой БИОС Amibios могут прозвучать 5 коротких сигналов. Определить точно, виноват ли процессор или материнская плата, можно после тщательного осмотра ЦП. Если видно изменение цвета на поверхности, оплавление кристалла, дефекты ножек, то очевидно, что виновник он. Когда все-таки имеются сомнения или нет перечисленных выше дефектов, рекомендуется проверить сомнительный чип на другой материнской плате;

  Признаки сгоревшего процессора — изменение цвета на поверхности, оплавление кристалла, дефекты ножек

• требуется модернизация системы. Может понадобиться при покупке новой компьютерной игры. Или пользователь решил заняться редактированием видео, мультипликацией, сложными инженерными расчетами. Все эти действия на определенном уровне требуют мощной системы. Параллельно с заменой ЦП лучше всего проводить также наращивание оперативной памяти, улучшение видеосистемы.

  Замена процессора может потребоваться при модернизации системы

Выход из строя ЦП может быть обусловлен отключением термозащиты. Это бывает при самостоятельном «разгоне» системы.

Как узнать, какой процессор нужно купить

Для покупки процессора придется выяснить, какая материнская плата установлена на конкретном ПК. Ее модификацию, тип «разъема» (сокета) подключения ЦП.

Есть два основных производителя плат и процессоров:

• Интел;
• АМD.

Основными производителями плат и процессоров являются Интел и АМД

Материнские платы оборудованы сокетами – своего рода многоконтактными разъемами для установки процессоров. Каждой «ножке» ЦП соответствует отверстие с контактом.

Есть несколько популярных типов для Интел и АМД:

• Интел: LGA 2011, 1155, 1156, 1366 и 775. Последний является устаревшим, но встречается довольно часто;
• АМД: AM3, AM3+, AM2, AM2+, FM1, FM2.

Неискушенным пользователям рекомендуется следующий способ определения нужного ЦП, чтобы не вдаваться в тонкости устройства процессоров.

Шаг 1. Необходимо скачать бесплатную программу CPU-Z, имеются русифицированные версии (также свободно распространяемые).

В поисковике любого браузера вводим «CPU-Z скачать русском», переходим по первой ссылке

Шаг 2. Установка не требуется, запуск осуществляется двойным кликом на пиктограмме приложения из той папки, куда производилось скачивание.

Щелкаем по скачанному заархивированному файлу

Кликаем по файлу «exe»

Шаг 3. В главном окне будет видна информация о процессоре. В данном случае сокет процессора  имеет наименование 1156 LGA. Это распространенный разъем компании Интел. Следовательно, именно ЦП с таким сокетом следует приобретать.

Во вкладке «ЦП», в разделе «Корпусировка процессора» видим наименование сокета процессора

Шаг 4. Чтобы узнать, какие чипы можно ставить на данную МП, придется узнать список поддерживаемых ею ЦП. Для этого нужно открыть вкладку «Платы», где будет указана соответствующая модель в системе. В нашем случае это H55M-S2.

Открываем вкладку «Плата», находим необходимую информацию в поле «Модель материнской платы»

Шаг 5. Там в разделе «Support» («Поддержка») для данного продукта будет располагаться список чипов, которые допускается устанавливать на МП. Здесь же представлено изображение платы, так что можно убедиться в верности идентификации модели по внешнему виду.

Переходим в раздел «Support» («Поддержка»), затем открываем пункт «Список совместимых процессоров»

На рисунке видно таблицу с поддерживаемыми процессорами для нашей платы фирмы Гигабайт (Gigabyte).

В таблице находим информацию о том, какие процессоры совместимы с нашей материнской платой

Когда требуется замена

В некоторых случаях замена ЦП необходима, а иногда – желательна для решения ряда проблем.

Возможные причины замены:

• ЦП сгорел. Один из признаков – ПК не подает никаких признаков жизни. А на материнских платах с установленной микросхемой БИОС Amibios могут прозвучать 5 коротких сигналов. Определить точно, виноват ли процессор или материнская плата, можно после тщательного осмотра ЦП. Если видно изменение цвета на поверхности, оплавление кристалла, дефекты ножек, то очевидно, что виновник он. Когда все-таки имеются сомнения или нет перечисленных выше дефектов, рекомендуется проверить сомнительный чип на другой материнской плате;

  Признаки сгоревшего процессора — изменение цвета на поверхности, оплавление кристалла, дефекты ножек

• требуется модернизация системы. Может понадобиться при покупке новой компьютерной игры. Или пользователь решил заняться редактированием видео, мультипликацией, сложными инженерными расчетами. Все эти действия на определенном уровне требуют мощной системы. Параллельно с заменой ЦП лучше всего проводить также наращивание оперативной памяти, улучшение видеосистемы.

  Замена процессора может потребоваться при модернизации системы

Выход из строя ЦП может быть обусловлен отключением термозащиты. Это бывает при самостоятельном «разгоне» системы.

Выполняем замену процессора на ноутбуке

Замена процессора выполняется достаточно просто, однако потребуется внимательно изучить некоторые нюансы, дабы не возникало никаких проблем. Данная задача разделяется на несколько шагов для упрощения. Давайте подробно рассмотрим каждый шаг.

Шаг 1: Определение возможности замены

К сожалению, не все ноутбучные процессоры поддаются замене. Определенные модели являются несъемными или их демонтаж и установка осуществляется только в специализированных сервисных центрах

Чтобы определить возможность замены, необходимо обратить внимание на название типа корпуса. Если у моделей Intel присутствует аббревиатура BGA, значит процессор не подлежит замене

В случае, когда вместо BGA написано PGA – замена доступна. У моделей компании AMD корпуса FT3, FP4 являются несъемными, а S1 FS1 и AM2 – подлежат замене. Подробнее с информацией о корпусе ознакомьтесь на официальном сайте компании AMD.

Подробнее: Программы для определения железа компьютера

Шаг 2: Определение параметров процессоров

После того, как вы убедились в доступности замены центрального процессора, необходимо определить параметры, по которым следует подбирать новую модель, ведь разные модели материнских плат поддерживают процессоры всего нескольких поколений и типов

Обратить внимание следует на три параметра:

Узнать данные характеристики помогут все те же программы для определения железа, которыми мы рекомендовали воспользоваться в первом шаге.

Шаг 3: Выбор процессора для замены

Совместимую модель найти достаточно просто, если вы уже знаете все необходимые параметры. Обратитесь к подробной таблице процессоров Notebook Centre, чтоб найти подходящую модель. Здесь указаны все требуемые параметры, кроме сокета. Его узнать можно, перейдя на страницу определенного CPU.

Теперь достаточно найти в магазине подходящую модель и приобрести ее. При покупке еще раз внимательно сверьте все характеристики, дабы избежать проблем с установкой в будущем.

Шаг 4: Замена процессора на ноутбуке

Подробнее: Обновление BIOS на компьютере

Теперь давайте перейдем непосредственно к демонтажу старого устройства и установке нового ЦП. Выполняется это следующим образом:

Подробнее: Лучшие программы для установки драйверов

Как видите, в замене процессора на ноутбуке нет ничего сложного. От пользователя требуется только внимательно изучить все характеристики, подобрать подходящую модель и выполнить аппаратную замену. Рекомендуем разбирать ноутбук согласно прилагающейся инструкции в комплекте и отмечать винты разных размеров цветными ярлыками, это поможет избежать случайных поломок.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Находим совместимую модель

Д авайте в качестве примера посмотрим, на что мы сможем поменять вышеупомянутый Intel Core i3-2310M при условии, что нам досталась модификация в съемном корпусе. Выясним его характеристики по спецификациям на сайте Intel:

• Сокет – PPGA988.
• Кодовое имя – Sandy Bridge.
• TDP (Intel называет этот параметр «расчетная мощность») – 35 W.

Получается, на замену подойдет ЦП линейки Sandy Bridge в корпусе PPGA988 (другие названия G2 или rPGA988B) с TDP до 35 W включительно.

Обратимся к сводной таблице мобильных процессоров на сайте notebook-center.ru

и выберем модели с подходящими параметрами:

• Intel Core i5-2540M
• Intel Core i7-2620M
• Intel Core i5-2520M
• Intel Core i5-2450M и т. д.

Все они могут заменить собой наш Core i3-2310M.

В таблице не указаны типы сокетов. Чтобы это узнать, достаточно открыть страничку модели, кликнув по ее имени.

Кстати, по этой же таблице можно оценить целесообразность замены, взглянув на результаты бенчмарков, которые приведены в пяти последних колонках. Или обратиться к веб-сайту cpuboss.com

, где приводятся детальные сравнения различных CPU.

Как заменить?

Рекомендуется прежде всего обновить Биос, чтобы ноутбук смог после замены процессора сразу работать в штатном режиме!

Демонтаж старого процессора

• Полностью выключите ноутбук. Отсоедините все провода.
• Закройте крышку и переверните ноутбук вверх дном, предварительно постелив на стол полотенце, чтобы не затирать крышку ноутбука.

• Достаньте аккумулятор. Обычно для этого достаточно перевести защёлку (одну или несколько) в положение «Открыто», и одновременно потянуть за батарею.

  У некоторых ноутбуков от Acer батарея вынимается другим образом. Вставьте металлический штырёк в отверстие и потяните в сторону, как показано на подсказке, нарисованной у защёлки.

  У многих моделей от Asus для отсоединения батареи необходимо снять полностью заднюю крышку, так как аккумулятор встроенный.Как снять заднюю крышку и отсоединить батарею у ноутбука со встроенным аккумулятором, показано в видео ниже (смотреть до 3:30):

• Если батарея у вас съемная, и вы её отсоединили, то следующее, что надо сделать, это демонтировать заднюю крышку или, в зависимости от модели ноутбука, открутить один из отсеков, чтобы добраться до внутренностей лэптопа. Посмотрите инструкцию в комплекте с устройством, чтобы сделать всё правильно, или поищите в Ютубе, как разобрать вашу модель ноутбука.Обычно нужный нам отсек находится со стороны торцовых прорезей для вентиляции, так как процессор располагается возле системы охлаждения:

  Не используйте физическое воздействие, все детали снимите с помощью отвертки.

• Вот мы и добрались до внутренностей ноутбука. Сперва отвинтите кулер, а также снимите все винты вдоль тепловых трубок (и у видеокарты). Последним открутите радиатор.Возле винтов, которыми прикручен радиатор к плате, стоят цифры. Их выкручивайте в обратном порядке (т. е. 4-3-2-1). Если цифр нет, начинайте выкручивать винты с любого края, потом перейдите по диагонали к другому винту, далее к тому, что рядом и потом к винту по диагонали.

• Отсоедините штекер кулера.

• Придерживая за термотрубку, извлеките всю систему охлаждения. Может потребоваться приложить чуть больше усилий, так как термопаста немного склеивает поверхности.

  Очистите кулер от пыли при помощи кисточки/щеточки или пылесоса.

• Процессор чаще всего закреплён на один винт. Откручивайте его, пока специальный механизм не вытолкнет чипсет.Если процессор удерживается специальным замком, то достаточно плоской отвёрткой повернуть замок в положение «Открыто» (т. е. в сторону значка, на котором изображен открытый замочек).

• Извлеките старый процессор, удерживая его с боков.

Установка нового процессора

• С помощью смоченной в спирте ватной палочки или салфетки очистите термоплощадку охлаждения от старой термопасты. Можно использовать край пластиковой карты, чтобы счистить остатки засохшей термопасты.

• Возьмите новый процессор по бокам, и вставьте в сокет. Деталь должна войти во все отверстия. Поверните специальный замок в положение «Закрыто».

  Нельзя использовать физическую силу, иначе деформируется форма изделия.

• Выдавите немного термопасты (каплю размером примерно с горошину) в центре кристалла процессора. Распределите средство равномерно тонким слоем в 1 мм с помощью пластиковой карты, иначе воздух будет мешать работать системе охлаждения. Проделайте всё предельно аккуратно, чтобы излишки термопасты не попали на электронные части деталей.

  Как заменить термопасту на ноутбуке, показано в следующем видео:

• Установите и зафиксируйте с помощью болтов кулер и радиатор. Винты радиатора необходимо вкручивать в порядке счёта (т. е. 1-2-3-4), чтобы обеспечить равномерный прижим кристалла и не повредить его. Сразу затягивать винты до упора не рекомендуется. Сперва следует закрутить их наполовину, а потом поочередно каждый дозатянуть в два подхода.

• Подключите штекер кулера.

• Соберите оставшиеся детали корпуса, и вставьте батарею.

  Можно включать ноутбук и проверять результат работы.

Если начнется загрузка операционной системы, значит все сделано правильно.

Как установить кулер на процессор

Во время сборки своей системы возникает потребность установить процессорный кулер, а если нужно выполнить замену ЦП, то охлаждение нужно демонтировать. В этих задачах нет ничего сложного, нужно лишь следовать инструкциям и выполнять все аккуратно, чтобы не повредить комплектующие. Давайте подробнее рассмотрим установку и снятие кулеров.

Установка кулера от AMD

Кулеры от компании AMD оборудованы своеобразным креплением, соответственно, процесс монтирования тоже немного отличается от других. Оно осуществляется легко, требуется выполнить всего несколько простых шагов:

Для начала следует установить процессор

В этом нет ничего сложного, просто учтите расположение ключей и делайте все осторожно
Дополнительно обратите внимание на другие комплектующие, например, на разъемы для оперативной памяти или видеокарты
Важно, чтобы после установки охлаждения все эти детали можно было без затруднений установить в слоты
Если кулер будет мешать этому, то лучше заранее поставить детали, а потом уже заняться монтированием охлаждения

У процессора, приобретенного в боксовом варианте, в комплекте уже имеется фирменный кулер. Аккуратно достаньте его из коробки, не прикасаясь к нижней части, ведь туда уже нанесена термопаста. Установите охлаждение на материнскую плату в соответствующие отверстия.

Теперь требуется закрепить кулер на системной плате. Большинство моделей, идущих в комплекте с ЦП от AMD, крепятся на винты, поэтому их нужно поочередно вкрутить. Перед началом вкручивания еще раз убедитесь, что все стоит на своих местах и плата не будет повреждена.

Охлаждению для работы необходимо питание, поэтому нужно подключить провода. На материнке найдите разъем с подписью «CPU_FAN» и выполните подключение. Перед этим расположите провод удобно, чтобы его не цепляли лопасти во время работы.

Установка кулера от Intel

У боксовой версии процессора Intel в комплекте уже имеется фирменное охлаждение. Способ крепления немного отличается от рассмотренного выше, однако кардинальной разницы нет. Данные кулеры крепятся на фиксаторы в специальные пазы на материнской плате. Просто выберите подходящее расположение и поочередно вставьте штыри в разъемы до появления характерного щелчка.

Остается подключить питание, как это было описано выше

Обратите внимание, что на кулеры от Intel также нанесена термопаста, поэтому распаковку осуществляйте осторожно

Установка башенного кулера

Если мощности стандартного охлаждения не достаточно для обеспечения нормальной работы CPU, потребуется установка башенного кулера. Обычно они мощнее благодаря большим вентиляторам и наличию нескольких теплотрубок. Установка такой детали требуется только ради мощного и дорогостоящего процессора. Давайте подробно разберем этапы монтирования башенного процессорного кулера:

На этом процесс монтирования башенного кулера окончен. Мы еще раз рекомендуем изучить конструкцию материнской платы и устанавливать все детали в таком порядке, чтобы они не мешали при попытке монтирования других комплектующих.
