Программы для ЕLM327

В сети немало программ для скачивания и применения для работы диагностического адаптера. Но водители предпочитают те, которые совмещаются с современными телефонами и поддерживают беспроводную связь WiFi и Bluetooth.

Лидером среди такого ПО является TORQUE. Оно имеет две версии: платную (Pro) и бесплатную (Lite). Их отличие в числе характеристик проверяемых компонентов.

С помощью TORQUE можно:

• определять неисправности и сбрасывать коды;
• следить за характеристиками в режиме реального времени;
• проверять зонд;рассчитывать расход топлива и его стоимость
• ;записывать поездку на видео, чтобы в дальнейшем можно было определить причину неполадки;
• следить за показаниями датчиков и вовремя выявлять поломку.

Хорошей программой также является OBD CAR DOCTOR. Благодаря ей можно:

• прочитать коды ошибок и удалить их;
• получить отчет после расшифровки;
• определить состояние всех компонентов автомашины на основании реальных показателей датчиков;
• идентифицировать тестируемый транспорт по номеру кузова.

Замыкает «тройку» лидеров OPENDIAG. Ее предназначение в сканировании инжекторных моделей. Иными словами, ее используют для авто российского производства. Программа совместима со сканером ELM 327, а работает на базе ОС Android. Она бесплатная и удобна в эксплуатации.

Что это такое?

ELM327 – изначально это название оригинального микроконтроллера. Это диагностический сканер, который был разработан (если сейчас мне не изменяет память) в Канаде, одной очень серьезной компанией. Подключается он по протоколу OBD2, через специальный универсальный разъем (одинаковый во всех современных авто), может сопрягаться с ЭБУ вашего автомобиля. ОРИГИНАЛ ОЧЕНЬ дорогой. Цены на различные вариации начинаются от 4500 и до 15000 рублей (самый дорогой, что я видел, оснащенный дисплеем). Однако китайцы, купили этот аппарат (если выразится грубо) разобрали его, посмотрели внутренности, изготовили практически такие же микроконтроллеры (по другой информации оригинальный производитель собирал их в Китае), считали прошивку. И начали штамповать (зачастую подпольно), максимально удешевленные устройства.

Подключения могут быть:

• Проводные, через COM или USB порт
• Беспроводные, либо через Bluetooth, либо через WIFI

Сути это не меняет, работает он всегда одинаково. Для того чтобы вам считать информацию, нужно поставить специальное программное обеспечение, либо:

• НА компьютер
• НА планшет
• Или телефон

Сейчас это вообще не играет никакой роли. ХОЧЕТСЯ отметить, что профессиональные сканеры могут иметь свой дисплей, на котором будет отображение информации.

Интерфейс программы

Что касается интерфейса ЕЛМ327, он понятен на интуитивном уровне.

Как только подключение будет установлено, нужно подождать прекращения мигания иконки, ан которой изображена автомашина.

Внимание!

Если процедура проведена правильно, то адаптер сразу начнет работу.

При работе устройства необходимо обращать внимание на такие иконки:

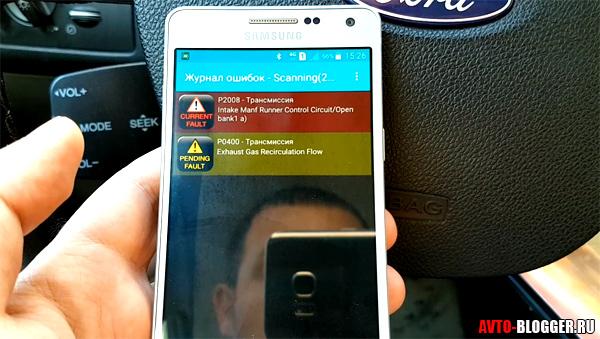

• OBD Check Fault Code – помогает определить и расшифровать ошибки в работе ТС;
• Realtime Information – счетчики, которые отображают настоящее состояние двигателя. Юзер сможет выставить требующиеся параметры самостоятельно. С этой целью предусмотрена функция «Добавить экран»;
• Map View – показывает путь передвижения.

Во время езды водитель может следить за показаниями. Чтобы получить более полные сведения о многих системах автомашины, лучше подключиться к ELM 327 через компьютер.

Как пользоваться сканером и какие программы использовать

Теперь перейдем к диагностике машины, то есть к соединению сканера непосредственно с ЭБУ авто. Для этого следует использовать отдельные программы. Они могут быть платными, есть и бесплатные версии для Android, iOS, ОС Windows. Кстати, часто вместе со сканером уже идет необходимое ПО.

Если по той или иной причине  программа из комплекта не подходит, тогда можно установить Torque Pro OpenDiag Mobile, inCarDoc PRO|ELM327 OBD2, Car Scanner ELM OBD2, EOBD Facile – Автодиагностика и т.д.

Установив ПО, выполняется подключение ELM327, включается зажигание, после осуществляется сопряжение устройств (например, смартфона и сканера). Кстати, если адаптер оснащен кнопкой типа «старт», ее нужно нажать для начала синхронизации и работы устройства.

При поиске устройства при подключении по Блютус или WI-FI, из списка следует выбрать ELM327, который часто называется просто OBDII и подключиться к нему. Необходимы код для сопряжения по умолчанию: 0000 или 1234.

Когда устройства сопряжены, можно запускать установленное приложение для диагностики. Обычно приложение определяет тип адаптера, но если программа не определила сканер, тогда в настройках приложения следует указать тип подключения (по USB, Bluetooth или Wi-Fi), а также в списке устройств выбрать тот сканер, который доступен.

Завершающим этапом становится необходимость разобраться с тем, как пользоваться сканером ELM327. В случае, когда все успешно подключено, на экран смартфона, планшета или ноутбука будет выедена информация об автомобиле.

При этом начнут работать датчики, различные индикаторы. Также программа (в зависимости от типа и версии ПО) может потребовать создать профиль автомобиля (нужно выбрать модель и точно указать отдельные характеристики). Так или иначе, при успешном подключении появляется возможность просматривать параметры работы ДВС и систем автомобиля, сканировать ошибки, записанные в память ЭБУ, сбрасывать ошибки и т.д.

Как подключить на Android

Для подключения сканера ELM327 используется специальное гнездо, которое расположено под рулевой колодкой автомобиля (в салоне).

Полезно! Если сканер устанавливается на ВАЗ и прочие отечественные авто до 2006 года выпуска, то, скорее всего, потребуется воспользоваться переходником или адаптером.

Далее, необходимо:

Скачать в Google Play небольшую утилиту Torque. Это приложение считается самым лучшим, так как оно позволяет дополнительно считывать ошибки систем авто.

• Подключить ELM327 в соответствующий разъем.
• Завести двигатель авто.
• Активировать блютуз на мобильном устройстве.
• Зайти в настройки смартфона и перейти в «Беспроводные сети Bluetooth».
• Нажать на «Поиск нового оборудования».
• Дождаться, пока на экране телефона не отобразится список доступных устройств.
• Выбрать из них OBD 2 и соединиться с ним. Для этого требуется указать специальный код сопряжения, чаще всего это 1234 или 0000.
• Когда подключение ELM 327 bluetooth будет завершено, можно переходить к настройкам. Для этого заходим в Torque и выбираем «OBD 2 настройки адаптера».
• Далее, необходимо выбрать устройство Bluetooth, то есть сам сканер ELM 327.

Через некоторое время установится соединение, и можно будет приступать к диагностике систем автомобиля.

Зачем нужен и что он вам дает?

Любой диагностический прибор заточен на диагностику и считывание ошибок с вашего автомобиля. Например, если у вас загорелся CHECK ENGINE, вы подключаете в разъем этот прибор, подключаете смартфон, планшет или компьютер, считываете ошибку и далее по коду в интернете, можно найти что вышло из строя.

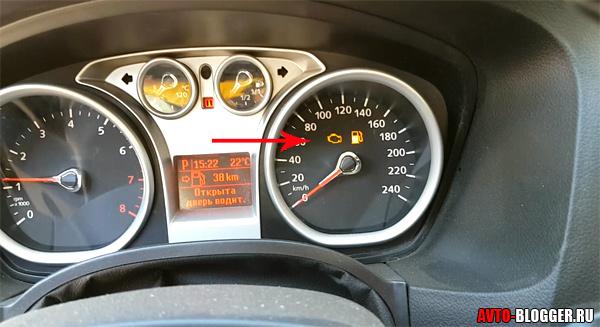

Кстати он может и «тушить» (сбрасывать) этот «CHECK» на панели приборов. Однако если вы не устраните проблему, то он опять загорится через определенное время.

Однако это профессиональные приборы, но у нас же «чудо из Китая» и он может намного больше, читает скорость, расход топлива, разгон, потребление воздуха температуры и т.д., некоторые функции реально полезные, лично мне они очень помогают (про это чуть позже).

Как подключить Elm327 к Android

Подключение Елм 327 к андроиду аналогично осуществляется через блютуз. Алгоритм использования сканера посредством платформы Android прост:

1. Для подключения адаптера Elm327 USB к Android его вставляют в разъем. Он находится на бортовом компьютерном устройстве. Чаще всего разъем располагается под рулем, но все зависит от автомобиля.
2. На смартфон нужно скачать ПО. Его можно найти в PlayMarket. Для этого в поисковую строку достаточно вписать Elm327. Существуют платные и бесплатные версии программы. Есть много утилит со встроенным русским языком.
3. Затем нужно включить зажигание. У некоторых моделей сканера имеется выключатель, который также понадобится переключить для работы с мобильным/планшетом на платформе андроид.
4. Далее следует включить Bluetooth на устройстве. Из выбранного списка необходимо выбрать сканер. Устройство может быть обозначено как OBD II, CBT, CHX, Vgate.
5. Затем нужно включить сопряжение. Для этого понадобится ввести код, стандартный во всех заводских настройках 0000 или 1234.

Вышеописанный алгоритм поможет и пользователям Elm 327 mini подключить к андроид-устройству.

Если устройство не может выполнить сопряжение, следует проверить опцию «Видим для всех устройств». Она может быть отключена, и сканер по этой причине не может найти смартфон/планшет.

Обратите внимание! Для сопряжения вводить пин-код следует на обоих устройствах одновременно. После всех вышеописанных манипуляций Elm327 появится в списке сопряженных устройств, и в дальнейшем для его запуска не понадобится вводить пароль

После всех вышеописанных манипуляций Elm327 появится в списке сопряженных устройств, и в дальнейшем для его запуска не понадобится вводить пароль.

Диагностика автомобиля с помощью специальной программы сэкономит средства владельца

На старых версиях ОС данный адаптер может не работать. Поэтому можно использовать для Elm327 Wi-Fi подключение к Android. Необходимо делать все тоже самое, только для подсоединения использовать точку доступа. В списке сетей нужно выбрать ту, в которой будет написано название утилиты. После установки соединения получится перейти к настройкам.

Как настроить приложение для Елм327 блютуз на андроид

После установки соединения автовладелец может открыть ПО и приступать к установке подходящих параметров. Обычно у многих не возникает проблем, как настроить елм 327 блютуз на андроид. В самой утилите следует зайти в «Настройки адаптера». В качестве типа подключения должен быть выбран блютуз.

Обратите внимание! В пункте «Статус адаптера» напротив указанных опций должны быть поставлены три галочки. Если одна из них отсутствует, нужно поставить для нормальной синхронизации смартфона и сканера

Если три галочки уже отмечены, это означает, что утилиту и адаптер можно использовать.

Комплектация адаптера

При установке некоторых версий ПО есть возможность добавлять на экран различные схемы, наглядно показывающие работу автомобиля

Таким образом автовладелец сразу увидит, на какой показатель следует обратить внимание. Использование Elm 327 через Android экономит время и позволяет в любой момент проверить средство передвижения на наличие неисправностей

Версия 1.5 и 2.1 в чем разница?

Опять же на «АЛИ» есть различные версии таких ELM327, одни работают на прошивке версии 1.5, другие на 2.1. Но брать свежую — я вам не советую!

В чем тут критичное различие:

Версия 1.5 была полностью клонирована с оригинального сканера, то есть участие китайцев тут минимальное (просто содрали и залили в свой девайс). Однако «ЖЕЛЕЗО» все же китайское, да и сборка зачастую подвальная. Поэтому нужно выбирать правильных продавцов, как говорится «проверенных временем». Эта версия прошивки поддерживает большое количество свежих автомобилей, а также старых (которым больше 10 лет). Работает относительно безотказно и стабильно.

Версия 2.1 это свежая версия прошивки, залитая в тоже «ЖЕЛЕЗО». Однако здесь к ней приложили руку китайские программисты, выкинули много функций которые по их мнению не нужны. Отсюда не видит большое количество автомобилей (особенно тех которым больше 10 лет), то есть можете купить такой ELM327, а он банально не подключится к вашему ЭБУ и ничего не прочитает. ДА и стабильность, оставляет желать лучшего. Вот почему именно версия 2.1, так плохо продается, собственно я вам ее и не советую.

Процесс появления не такой быстрый, даже новые на вид авто, зачастую используют старые ЭБУ, а поэтому ELM327 с «АЛИ» будет жить еще долго. Главное брать 1.5 версию.

Как подключить на Windows

Чтобы разобраться, как подключить сканер к компьютеру необходимо скачать программу ScanMaster.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить. Для этого, сначала найдите файл с названием «Key» или «Keygen» и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением «.exe».

После этого необходимо:

• Подключить сканер в разъем в автомобиле.
• Завести двигатель машины.
• Зайти в панель управления компьютера и перейдите в раздел «Устройства Bluetooth».
• Нажать «Добавить устройство» и установить галочку рядом с «Устройство готово к обнаружению» и выбрать «Далее».
• Некоторое время будет осуществляться поиск доступных устройств, после чего автосканер подключится к ноутбуку.
• Повторно нажать «Далее».
• В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
• Снова нажать «Далее».
• Дождаться автоматической интеграции устройства с ПК и нажать «Готово».

На этом установка ПО для сканера завершена.

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.

Для чего нужно?

С его помощью ELM327 упрощается диагностика машин. Для использования сканера необходимо иметь смартфон, iPhone или ноутбук. Кстати, читайте как использовать сканер и ноутбук для диагностики авто.

Само устройство является очень компактным (размером – 5х3 см., а мини версия почти в 2 раза меньше), простым в использовании и гарантировано дает верный результат.

Для распознания ошибок автомобиля, он считывает данные из электронного блока управления машины.

У многих возникает вопрос – «Что делать, если у вас замигала надпись ошибка двигателя?». Особенно это актуально в дороге.

С помощью ELM327 вы узнаете проблему поломки. Как только вы устраните данную ошибку, можете стереть ее, и сообщение пропадет с приборной панели. Это спасет вас от посещения автомастерской.

Интерфейс программы

Если говорить про ELM 327 interface OBD 2, то он интуитивно понятен. После установки подключения необходимо дождаться, пока мигающая иконка с изображением автомобиля не перестанет моргать. Если все было правильно, то, устройство сразу начнет работать.

Разберемся, как пользоваться автосканером, а точнее, какие из иконок программы Torque нас будут больше всего интересовать:

• OBD Check Fault Code – позволяет считать и расшифровать возможные ошибки автомобиля.
• Realtime Information – счетчики, отображающие показатели параметров двигателя в реальном времени. Пользователь может самостоятельно выбирать и добавлять счетчики, которые ему нужны. Для этого необходимо нажать «Добавить экран».

Map View – отображает маршрут передвижения.

Во время движения автомобиля водитель может смотреть за показателями датчиков давления, скорости, расхода топлива и многого другого.

Если же вы хотите получать более развернутые данные о системах авто, то рекомендуется подключиться к сканеру ЭЛМ через ПК.

Устройство и диагностика с помощью беспроводного Bluetooth автосканера

Перед тем как купить адаптер ELM327 Bluetооth, ознакомимся с технической стороной вопроса, рассмотрим всё по порядку. Что такое автосканеры ELM327? На самом деле так называется микросхема. Разработан контроллер канадской фирмой ELMElectronics. Внутренняя архитектура чипа считывает и преобразовывает данные по протокола авто любых марок в код, который расшифровывается программой.

Чтобы считать информацию, требуется её получить, а далее преобразовать, как раз для этого нужен контроллер OBD II — «мостик» между бортовым компьютером/ЭБУ автомобиля и адаптером ver. 1.5 ELMЗ27.

Обзор программы Car Doctor OBD

Еще один популярный вариант, подходящий для андроид-платформ. Данное приложение направлено на анализ текущих настроек и возможных неисправностей с БЭУ. После этого происходит передача на считывающее устройство в протоколе OBD.

Важно! Данная утилита полностью переведена на русский язык. «Авто-доктор» совместим с отечественными моделями и иномарками

Какие опции предлагает OBD пользователям:

«Авто-доктор» совместим с отечественными моделями и иномарками. Какие опции предлагает OBD пользователям:

• считывание и распознавание кодов ошибок;
• возможность сбросить их в режиме реального времени;
• определить состояние по различным датчикам;
• точно установить VIN-номера кузова.

Пользователи также высоко оценили данное приложение, потому что по своим характеристикам оно не сильно уступает предыдущему.

Устройство для диагностики автомобиля

Подключение

Сканер ELM327 подходит для машин из США, выпускаемых с 1996 года, из Европы — с 2001 года, дизельные – с 2004 года. Но некоторые автомобили, произведенные в 2003 году, не поддерживают работу с данным девайсом.

Работа ELM327 производится со считывающим устройством. На него необходимо установить диагностическое ПО. Для этого подойдет гаджет на андроиде, компьютер или ноутбук. Устройство подсоединяется по Bluetooth, Wi-Fi или USB.

Хотелось бы подробнее остановиться на первых двух подключениях. Некоторые модели авто не поддерживают работу ELM327 через Bluetooth, Wi-Fi. Т.е. передача данных на смартфон или ноутбук по данным протоколам осуществляется не будет.

И дело не в установленной программе, а в блоке управления, который установлен в машине. К примеру, ЭБУ Микас 10.3 (М103), который устанавливается на Ланосе 1.4i, Славуте 1.2i/1.3i и может (быть установлен в других авто) работает только через протокол USB

Этот момент важно учитывать при выборе устройства

Подробный обзор автосканеров ELM327 и OBD2 читайте в статье https://elm327-obd2.ru/sovmestimost/elm-327-spisok-avto-kak-ispolzovat-elm327.html. Там вы узнаете о совместимости устройства с различными моделями авто, какие виды сканеров бывают, отличия в разъемах, виды протоколов, какие бывают переходники для OBD2 и много другой информации.

Краткий обзор популярной программы Torque

Это самый популярный вариант для тех, кто хочет использовать Elm 327. Разработчики предлагают две версии: Light и PRO, бесплатная и платная соответственно. Первый вариант имеет ограниченный функционал, а второй — набор расширенных опций.

К сведению! В лайт версии пользователь сможет посмотреть состояние узлов автомобиля и сбросить все ошибки. ПРО-утилита показывает больше параметров.

Какими возможностями обладает программа Torque:

• проверка на наличие ошибок автомобильного двигателя;
• особая панель, на которой показаны параметры машины в режиме реального времени;
• оценка работы датчика кислорода;
• сканирование и показ неисправностей в автомобиле;
• показ ошибок с большим количеством опций;
• возможность расчета расхода топлива, стоимости поездки.

Важно! Для программистов есть приятный бонус — они смогут доработать утилиту, потому что разработчики сделали открытым доступ к исходному коду. Таким образом получится настроить Torque под себя

Но у данного приложения имеются и недостатки. К ним относится неполная русификация, что может немного затруднить пользование программой. Однако у Torque высокие оценки от пользователей, потому что это не влияет на качество работы приложения.

Приложение Torque

Возможности ЕЛМ 327 OBD 2 Scan Tool Pro и инструкция по диагностике

Функционал ЕЛМ327 и список проверяемых параметров:

1. Сброс ошибок бортового компьютера, таких как Check Engine.
2. Считывание кодов неполадок с датчиков в двигателе, других узлах, электроники;
3. Расшифровка показателей, ошибок, отображение их на устройстве приёмнике (телефон, ПК);
4. Вывод данных и ошибок по состоянию автомобиля в реальном времени:

1. частота оборотов двигателя, крутящий момент;
2. нагрузка в двигателе;
3. температура воздуха, масла;
4. давление в топливной системе;
5. состояние датчиков, их значение;
6. затраты воздуха, топлива;
7. положение заслонки дросселя;
8. такт зажигания;
9. корректирование режимов работы двигателя (лямбда-зонд).

Инструкция по Scan Tool Pro и описание программ (Torque, Auto Doctor, OpenDiag)

Порядок выполнения диагностики через ЕЛМ327 версии 1.5:

1. Сначала найдите ОБД 2 16 pin разъем у вашего авто (под приборной панелью у руля);
2. Включите зажигание у машины, далее подсоединяем гаджет, ждем, пока не произойдет соединение, загорится зеленый сигнал;

1. Теперь действуем, исходя из модели вашего адаптера:

3.1 Если вы купили сканер c Bluetooth, тогда включите Bluetооth на смартфоне, проверьте ближайшие устройства. В списке отобразиться устройство с наименованием «Scan Tool Pro» или «OBD2 ELM327». Выбирайте из списка сканер и подключитесь, это длиться 10-30 секунд.

3.2 Если вы выбрали и купили сканер с Wi-Fi , тогда включайте на смартфоне Вай-Фай, сделайте поиск ближайших сетей, в списке отобразиться сканер с названием «Scan Tool Pro» или Smart Scan Tool. Такой адаптер работает по принципу Вай-Фай роутера, поэтому выбирайте эту сеть и подключайтесь.

3.3 Кроме беспроводных моделей, купить автосканеры ELM327 можно и проводные. Подключается сканер через провод USB, который идет в комплекте. Проводной гаджет работает только через ПК, на который установлено приложение. Диск с драйверами на русском языке так же поставляется в комплекте с автосканером.

1. Следующий этап – это запуск приложения и распознавание ЭБУ и датчиков автомобиля. Когда диагностика производиться через смартфон (iOS, Android или Windows), то потребуется скачать специальное приложение, на Google Play или Apple Store, а именно: Torque, Auto Doctor OBDII или Mobile OpenDiag. Предоставляются приложения бесплатно, на русском языке. Для ПК используют Auto Doctor OBD. Примеры работы приложений на русском языке приведены ниже.

Приложение Torque и виды программ на русском языке

Список программ, а так же описание читайте в подробной обзорной статье об Scan Tool Pro. Перед покупкой автосканера с Блютузом или другой модификаций, скачайте приложение и убедитесь, что оно работает на смартфоне без ошибок.

Приложение Mobile OpenDiag и список параметров на русском языке

1. Интерфейс программного обеспечения (Torque, Auto Doctor OBDII или OpenDiag) простой и понятный, переведён на русский язык. После запуска программы, в случае правильного подключения сканера к разъёму ОБД, приложение оповестит вас о готовности начать работу.
2. Далее действия зависят от установленного приложения, так как функционал и интерфейс у них различается.

• Сделайте сканирование на ошибки, устраните их.
• Посмотрите текущее техническое состояние авто, посредствам считывания данных автосканера с датчиков.
• Поддерживается работа и мониторинг показателей в реальном времени.
• Отслеживание состояние рабочих узлов авто, датчиков: температуру, напряжение, обороты и прочее.
• Устройство оснащено функцией сохранения с распечаткой отчетов.

Приложение Auto Doctor

Как пользоваться Elm327 через андроид

Популярный вопрос у купивших Elm327 — как пользоваться через андроид. Для этого понадобится скачать дополнительное приложение. Часто в комплекте с самим адаптером идет нужная утилита. Инструкция, как можно установить elm327 на андроид с диска, схожа со скачанным приложением из магазина.

Подключив Elm327, можно использовать сканер. Если все настроено верно, то на дисплее появится вся информация об автомобиле. В Плей Маркете есть большой выбор бесплатных приложений, которые будут работать с Елм327.

Обратите внимание! Есть и платные аналоги, практически ничем не отличающиеся от бесплатных приложений. Только у некоторых более расширенный функционал, хотя все основные параметры для диагностики доступны во всех версиях

Картинка 3 Подключение к андроид-устройству

Может придется создать профиль машины самостоятельно. Автовладельцу нужно выбрать из списка свою модель и указать основные характеристики. После этого откроется доступ к данным о работе различных систем автомобиля и возможность их сброса и коррекции показателей.

Подобные утилиты помогают провести самостоятельную диагностику машины в любое время. Благодаря этому владельцу авто не нужно тратиться на посещение автосервиса. Однако достоверность данных зависит от качества самого адаптера, потому что на рынке появилось много подделок. Кроме этого, на работу программы влияет версия андроид-устройства, прошивка должна соответствовать утилите для нормальной синхронизации устройств.
