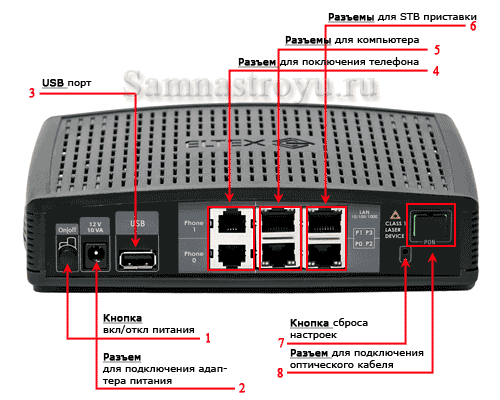

Обзор терминала и настройка роутера eltex от ростелекома

Настройка Интернета на Eltex NTE-RG-1402G

Для того, чтобы настроить интернет на NTE-RG-1402G, вам необходимо знать логин и пароль, который предоставил провайдер (эти данные в договоре).

Настройка интернета в режиме РРРОЕ

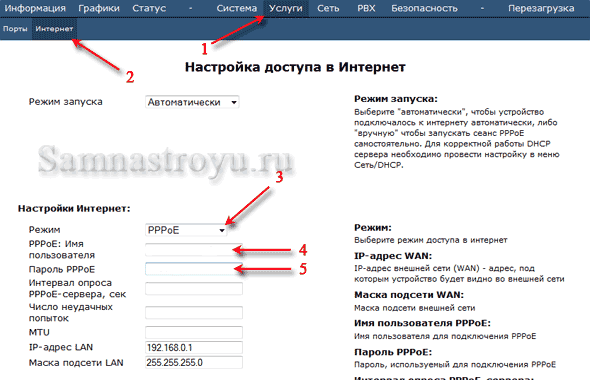

Приступим. Заходим в настройки терминала и, с главного меню, переходим на вкладку «Услуги», пункт «Интернет». Теперь выбираем режим «РРРОЕ», вводим «Имя пользователя» и «Пароль» из вашего договора

Важно! После того как вы совершили какие-либо изменения в настройках, перед тем как перейти на другую страницу необходимо «Сохранить изменения», кликнув по соответствующему пункту

А сейчас терминал необходимо перезагрузить, тогда настройки активируются. Переходим во вкладку «Перезагрузка», обязательно нажимаем пункт «Применить изменения» и потом «Да, действительно перезагрузить сейчас».

По окончании перезагрузки, если вы не допустили где-либо ошибку, интернет заработает («Power» загорится зеленым цветом).

Настройка интернета в режиме «Моста»

Этот режим можно использовать, если вы хотите создать сеть с применением другого устройства, на котором будете поднимать РРРОЕ-сессию. Например, с использованием маршрутизатора, или поднимая сессию на компьютере путем создания «Высокоскоростного соединения».

Переходим в «Услуги» —> «Интернет», выбираем «Bridge».

На этом все, только не забываем «Сохранить» и «Применить изменения», потом «Перезагрузить» терминал.

Коммит и подтверждение конфигурации

 Происходит это потому, что для фактического применения конфигурации нужно пройти два шага:

1. commit

2. confirm

После внесения изменения в конфигурацию устройства, вы делаете или , если запускаете эту команду из режима конфигурирования.

Эта команда на 10 минут применяет ваши изменения к устройству. Если всё в порядке и ничего не нигде не «отвалилось» и всё работает нормально, то можно приступать к следующему этапу.

Если же, например, вы меняли IP адрес у интерфейса и ошиблись, то возможна такая ситуация, при которой зайти на устройство не получится, так как просто пропадет связь до него, тогда вам достаточно подождать 10 минут, по истечении которых ваша новая конфигурация будет автоматически сброшена, и вы снова получите доступ к устройству.

Иногда возникает необходимость просто откатить внесенные изменения, сделать это можно командой или

Если после проверки новой конфигурации всё работает как планировалась, можно окончательно записать новую конфигурацию, делается это командой  или , при этом все изменения будут записаны на устройство и откатить их уже не получится!

Проверим что у нас получилось:

esr:esr-200(config)# hostname GW-MAINesr:esr-200(config)# do commit2011-03-04T17:28:23+00:00 %CLI-I-CRIT: user admin from console  input: do commitSetting hostname to 'GW-MAIN'...done.Configuration has been successfully committedesr:GW-MAIN(config)# do confirm2011-03-04T17:28:31+00:00 %CLI-I-CRIT: user admin from console  input: do confirmConfiguration has been successfully confirmed

Еще раз проверяем конфигурацию:

esr:GW-MAIN(config)# do show running-confighostname GW-MAIN interface gigabitethernet 1/0/1  shutdownexitinterface gigabitethernet 1/0/2  shutdownexitinterface gigabitethernet 1/0/3  shutdownexitinterface gigabitethernet 1/0/4  shutdownexitinterface gigabitethernet 1/0/5  shutdownexitinterface gigabitethernet 1/0/6  shutdownexitinterface gigabitethernet 1/0/7  shutdownexitinterface gigabitethernet 1/0/8  shutdownexit

Как мы видим, конфигурация применилась, у нас появилась строчка

8. Назначение профиля автоконфигурации ONT в ACS.

Станционный терминал OLT-8X rev.c имеет встроенный сервер ACS для автоматической настройки абонентского оборудования по протоколу TR-069.
Сервер ACS работает совместно с внутренним сервером DHCP. Настроим ACS сервер:

Так как для работы ACS необходим работающий DHCP, то настроим и его:

При настройке диапазона выдачи ip адресов dhcp сервером необходимо иметь ввиду максимально возможное количество абонентских устройств.
Так как максимально возможный коэффициент разветвления на данном OLT 1:128, то максимально возможное количество абонентских устройст
будет считаться как 8*128=1024 (8 gpon портов, по 128 ONT на порту).

Настройка профиля автоконфигурации производится внутри встроенного сервера ACS:

Посмотреть список доступных профилей можно с помощью команды show list:

Далее, необходимо назначить созданный профиль конкретному пользователю в меню сервера ACS. Добаление ONT происходит по серийному номеру, но формат серийного номера отличается от того, что используется для добавления ONT на OLT.
Посмотрим список устройств, обратившихся за конфигурацией на сервер ACS

Как видно, серийны номер содержит 16 символов в отличие от серийного номера в меню OLT, там он состоит из 12 символов.
Добавим пользователя и пропишем его приватные параметры, такие как логин и пароль для доступа в интернет.

На этом настройка пользовательского ONT закончена.

Настройка сетевого интерфейса

Теперь, когда мы разобрались с тем, как работает система сохранения и подтверждения конфигурации, можно приступить к настройке сети.

Но прежде сделаем небольшое отступление. У всех устройств линейки ESR есть так называемые ‘Combo ports’. По сути комбо-порт – это два порта, объединенных в один. К примеру, если вы вставите модуль SFP+ в комбо-порт №3 и подключите к нему оптику, то не сможете пользоваться Ethernet портом №3. Отсюда вытекает и следующее ограничение все комбо-порты имеют максимальную скорость 1Гб/с. Вы можете использовать либо витую пару, включенную в комбо-порт, либо оптику!

У ESR есть только gigabitethernet порты. Это значит, что максимально возможная скорость – 1Гб/с.

Итак, начинаем настраивать сеть. В устройствах ESR приняты следующие соглашения об именовании интерфейсов:

По сути меняется только последняя цифра, например,

означает 4 порт устройства или 4 порт SFP+ если это комбо-порт.

Настройка сети производится из режима конфигурации (config)

Вход в режим настройки порта производится командой:

после её ввода приглашение командной строки меняется на:

это означает что мы находимся в режиме конфигурирования сетевого интерфейса.

Прежде всего нужно включить порт, для этого воспользуемся командой

 Данная команда включает порт, установленный по умолчанию командой ‘shutdown’. Вообще команда ‘no’ очень часто используется для удаления настроек и параметров. После её применения установленное значение  данного порта удаляется из конфигурации.

Теперь пришло время прописать IP адрес для нашего порта.

Обратите внимание, обязательно нужно прописывать маску подсети в формате /24 или /27

Можно добавить описание порта

Теперь просто выходим из режима настройки порта

esr:GW-MAIN(config-if-gi)# exitesr:GW-MAIN(config)#

И делаем commit конфига:

esr:GW-MAIN(config)# do commit2011-03-04T20:19:15+00:00 %CLI-I-CRIT: user admin from console  input: do commitConfiguration has been successfully committed

Проверяем наличие сети, подразумевается, что в сети у вас есть устройство с адресом :

esr:GW-MAIN(config)# do ping 192.168.0.1PING 192.168.0.1 (192.168.0.1) 56(84) bytes of data.!!!!!--- 192.168.130.1 ping statistics ---5 packets transmitted, 5 received, 0% packet loss, time 4005msrtt min/avg/max/mdev = 0.177/0.186/0.194/0.018 ms

Сеть работает, делаем

esr:GW-MAIN(config)# do confirm2011-03-04T20:21:47+00:00 %CLI-I-CRIT: user admin from console  input: do confirmConfiguration has been successfully confirmed

Вот мы и настроили локальную сеть на устройстве.

Проверяем конфигурацию:

esr:GW-MAIN(config)# do show running-confighostname GW-MAINinterface gigabitethernet 1/0/1  shutdownexitinterface gigabitethernet 1/0/2  description "LAN"  ip address 192.168.130.230/24exitinterface gigabitethernet 1/0/3  shutdownexitinterface gigabitethernet 1/0/4  shutdownexitinterface gigabitethernet 1/0/5  shutdownexitinterface gigabitethernet 1/0/6  shutdownexitinterface gigabitethernet 1/0/7  shutdownexitinterface gigabitethernet 1/0/8  shutdownexit

5. Настройка профилей:

5.1 Типы и назначение профилей

Для реализации различных моделей предоставления услуг вводится понятие сервисной модели. Сервисаня модель предоставления услуг определяет
общие принципы построения каналов передачи через GEM-порт внутри OLT. В нашем случае используется модель 3 VLAN на сервис.
Просмотреть текущую конфигурацию можно используя команду show gpon olt configuration:

В текущей конфигурации нам потребуется два типа профилей. Cross-connect — определяющий vlan-преобразования на OLT и ONT.
DBA — определяющий разграничивание полосы пропускания между абонентскими ONT.

5.2 Cross-connect type management

Для автоматической настройки абонентского устройства нам понадобится профиль cross-connect с типом management:

Проверим корректность конфигурации:

Настроим профиль cross-connect для сервиса PPPoE:

Проверим корректность конфигурации:

5.4 DBA

Настроим DBA-профиль для распределения ширины канала между всеми абонентскими устройствами.
Параметрами fixed-bandwidth, guaranteed-bandwidth, besteffort-bandwidth задаются соответственно фиксированная, гарантированная и максимальная полосы.

Проверим корректность конфигурации:

Не забудьте применить и сохранить внесённые изменения командами commit и save.

9. Краткий справочник по show командам.

Просмотр списка подключенных терминалов:

Просмотр списка неактивированных терминалов (unactivated статус имеют все новые абонентские терминалы):

Просмотр списка маков в vlan (в контексте switch):

Просмотр списка маков на порту (в контексте switch):

Просмотр списка vlan (в контексте switch):

Сброс настроек абонентского терминала к заводским:

Сброс настроек абонентского терминала к заводским в контексте ACS-сервера:

Перезагрузка абонентского терминала:

Перезагрузка абонентского терминала в контексте ACS-сервера:

Принудительная перенастройка абонентского терминала:

Мониторинг

Для просмотра параметров сессий клиентов, подключенных к точкам доступа заданного кластера, перейдите на вкладку «Sessions». Каждый клиент определяется MAC-адресом и точкой доступа, к которой осуществляется его текущее подключение. Для просмотра статистики в разделе «Display» выберите нужное значение и нажмите кнопку «Go». Просмотр статистики доступен по следующим параметрам:

• AP Location – местоположение точки доступа. Значение получено из описания местоположения, указанного во вкладке «Basic Settings»;
• User MAC – MAC-адрес беспроводного устройства клиента;
• Idle – среднее время, которое устройство было в состоянии бездействия – когда устройство не принимает или не передает данные;
• Rate – скорость передачи данных между точкой доступа и определенным клиентом, в Mbps;
• Signal – уровень сигнала, принимаемый от точки доступа;
• Rх Total – общее количество пакетов, полученных клиентом в течение данной сессии;
• Transmit Total – общее количество пакетов, переданных от клиента в течение данной сессии;
• Error Rate – общее количество пакетов, отброшенных точкой доступа в течение данной сессии.

Для просмотра соответствия точек доступа, находящихся в кластере, и беспроводных сетей, детектируемых этими устройствами, перейдите на вкладку «Wireless Neighborhood». На вкладке «Wireless Neighborhood» находится таблица, которая демонстрирует, какие беспроводные сети детектирует каждая точка доступа и какой уровень сигнала точка доступа от них принимает. На основании данной таблицы можно произвести спектральный анализ всей сети и оценить влияние помех на каждую точку доступа. Это позволит оценить правильность расположения точек доступа по территории покрытия и укажет на места, в которых уровень помех превышает допустимый. В верхней строке таблицы отображена информация по каждому радиоинтерфейсу точек доступа заданного кластера. В левом столбце таблицы расположена информация по беспроводным сетям, которые видны устройствам в кластере. Уровень сигнала от каждой беспроводной сети указан в правой верхней ячейки таблицы. Таблица сформирована так, что в первых ее строках отображаются беспроводные сети, образованные самим кластером, далее идут имена сторонних сетей. Просмотр таблицы доступен в трех режимах:

• In cluster – при установленном флаге в таблице будет отображаться информация о беспроводных сетях, находящихся только в кластере;
• Not in cluster – при установленном флаге в таблице будет отображаться информация только о сторонних беспроводных сетях;
• Both – при установленном флаге в таблице будет отображаться информация о всех сетях.

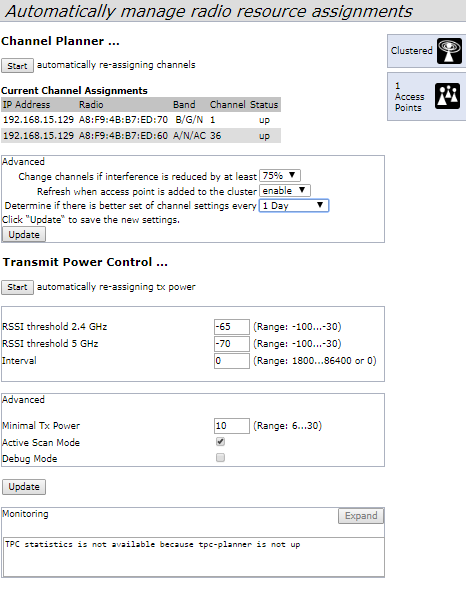

Для просмотра текущего списка точек доступа в кластере и их параметров перейдите на вкладку «Radio Resource Management». В таблице «Current Channel Assignments» приводятся следующие параметры:

• IP Address – IP-адрес точки доступа в кластере;
• Radio – MAC-адрес радиоинтерфейса точки доступа в кластере;
• Band – набор стандартов, поддерживаемых радиоинтерфейсом точки доступа в кластере на данный момент;
• Channel – номер канала, на котором работает точка доступа;
• Status – состояние работы радиоинтерфейса точки доступа в кластере;
• Locked – блокировка смены канала. При установленном флаге в момент выбора оптимального канала всеми точками доступа данный радиоинтерфейс будет использовать прежний канал при любом исходе выбора оптимального канала.

Нажмите кнопку «Refresh» для обновления данных в таблице «Current Channel Assignments».



В таблице «Proposed Channel Assignments» приводится информация о возможных значениях канала, на который перейдет радиоинтерфейс точки доступа, если будет запущен пересчет оптимальности выбора канала:

• IP Address – IP-адрес точки доступа в кластере;
• Radio – MAC-адрес радиоинтерфейса точки доступа в кластере;
• Proposed Channel – номер канала, на который перейдет радиоинтерфейс точки доступа, если будет запущен пересчет оптимальности выбора канала.

Подключение ESR-200 к ПК

Маршрутизатор поставляется в минимальной комплектации. В общем в коробке вы найдете кабель питания, формуляры и сам маршрутизатор. Но для первоначальной настройки нам потребуется специальный кабель Rs232 DB9 (com–rg45). Я пользуюсь таким:

Он достался в наследство от старой Cisco ASA.

Если, для настройки, вы используете стоечный сервер, то с высокой долей вероятности в нем уже есть как минимум один com-порт. В современных ПК такие порты, как правило, отсутствуют. В этом случае вам потребуется переходник com-usb, я пользуюсь вот таким USB-SERIAL CH340:

Для начала проверяем стоит проверить, доступен ли COM порт. У меня это COM3, у вас номер порта может быть другим

Например, на одном usb-порту у меня он COM3, а на соседнем уже COM4! Это важно для дальнейшей настройки. Если вы подключаетесь к серверу, то порты могут быть COM1 или COM2

После подключения будет нелишним проверить видит ли Windows наше устройство.

Заходим в диспетчер устройств и открываем вкладку Порты (COM и LPT), если все в порядке вы увидите следующее:

Название адаптера будет различаться, но вы точно можете узнать номер COM-порта, запомните его, он нам еще пригодится.

Заходим в настройки (WEB-интерфейс)

Чтобы попасть в настройки терминала, нам понадобится любой из имеющихся у вас на компьютере браузер. В своих примерах я использовал «Mozilla Firefox».

Итак, открыли браузер и пишем в адресной строке следующую комбинацию цифр 192.168.0.1 — это локальный IP-адрес терминала, нажимаем «Enter». Теперь должно появится стартовое окно, запрашивающее:

• Имя пользователя — вводим «user»;
• Пароль — вводим «user».

Клик на «ОК», или нажимаем клавишу «Enter». Если все сделано правильно, то появится главное меню.

Обратите внимание, что меню разделено на основное и подменю. В данном случае пункт основного меню «Информация» разделяется на два пункта подменю — «Система» и «USB»

Первичная инициализация

Так как это наше первое включение устройства, его требуется инициализировать:

############################################################ System is not initialized. Please run "initialize" command to start initialization procedure. ############################################################

Так как это наше первое включение устройства, его требуется инициализировать:

Вводим команду:

administrator@esr-200] initialize

Экран очиститься и появятся две строки:

Progress:
Press key: T

 Вы должны нажимать предложенные клавиши, учтите что важен и регистр букв!

Постепенно шкала будет заполняться:

Progress:

Press key: 8

Если вы нажимаете неверную клавишу прогресс откатывается, так что будьте внимательны!

После заполнения индикатора появится сообщение:

Successfully initialized RNG.

 Active license:

CustomerCode=DEMO_FOR_ESR-ST
ProductCode=GATEESR
LicenseNumber=XXXX
LicenseCode=XXXX-XXXX-XXXX-XXXX-XXXX
Would you like to use existing license for S-Terra Gate?  Yes

Отвечаем

Появится сообщение:

SUCCESS:  Operation was successful.
Trying to load drivers:
Configuring IPsec driver:
Starting VPN log daemon.. done.
Starting IPsec daemon.............. done.
Initialization completed.
Some settings will take effect after OS reboot only.
Network traffic is blocked.
To unblock network traffic, please setup the network security policy
or use "run csconf_mgr activate" command to activate the predefined
permissive network security policy now.

Чтобы разблокировать сетевой трафик, нам нужно выполнить команду

Описание

Режим работы «Cluster» позволяет одновременно управлять устройствами, входящими в один кластер, что позволяет существенно повысить эффективность работы с устройствами при развертывании, настройке и эксплуатации беспроводной сети.

При работе в режиме «Cluster» достаточно выполнить настройку одного устройства, остальные устройства данного кластера автоматически скопируют конфигурацию настроенного устройства. Если в конфигурацию одного из устройств будут внесены изменения, изменения автоматически применятся ко всем входящим в кластер устройствам. Данное решение действует и при обновлении ПО устройств. Работа в режиме «Cluster» позволяет выполнить последовательное контролируемое обновление ПО устройств.

Кластером называется группа устройств, объединенных в рамках одного широковещательного домена, с синхронизируемой конфигурацией и программным обеспечением. По умолчанию режим «Cluster» включен. Определяющим параметром режима является имя кластера, по которому происходит идентификация принадлежности устройства к данному кластеру. По умолчанию имя кластера «default». После загрузки WEP-12ac определяет, находятся ли в сети устройства, входящие в кластер с тем же именем, что и в его конфигурации. Если устройства с заданными параметрами не найдены, то WEP-12ac считает себя «мастером» кластера. Если принадлежащие к данному кластеру устройства найдены, то WEP-12ac начинает процесс копирования конфигурации с мастера данного кластера. Таким образом, первое устройство, появившееся в сети с включенным режимом «Cluster», становится мастером этого кластера, а все устройства, появившиеся в сети позже, но настроенные на то же имя кластера, начинают дублирование конфигурации мастера в свои настройки. Одновременно в сети может присутствовать несколько кластеров с различными именами. Одна точка доступа может принадлежать только к одному из кластеров.

WEP-12ac объявляет о своей принадлежности к кластеру с помощью специального протокола. Устройство посылает в LAN-сеть широковещательные UDP-пакеты с указанием своей принадлежности к определенному кластеру. Таким образом, все точки доступа, входящие в кластер, обмениваются информацией между собой, узнают о наличии мастера в сети и его конфигурации, а мастер, в свою очередь, проводит инвентаризацию устройств и в каждый момент времени контролирует количество устройств, входящих в кластер, и их адреса.

Мониторинг соединения

Когда сессия успешно поднимется, индикатор Power на устройстве загорится зеленым. Также можно отследить поднятие сессии в разделе «Мониторинг» на вкладке «Интернет».

Когда сессия будет успешно установлена, полученный устройством IP-адрес должен отобразится в соответствующей графе (на рисунке ниже показано состояние, при котором адрес не получен).

Если устройство не получило адрес во внутренней сети провайдера (четвертая строчка), это означает, что либо устройство не имеет доступа к внешней сети (проверьте индикатор WAN – если он не горит, значит проблемы с кабелем), либо в сетевых настройках RG-4402-G был неправильно настроен VLAN.

Инсталляция

При развертывании сети достаточно настроить определенным образом только одну точку доступа. Для того чтобы устройства могли обмениваться между собой информацией, необходимо установить в сети DHCP-сервер для раздачи сетевых адресов. Порядок инсталляции сети:

1. Установка DHCP-сервера.
2. Конфигурирование и физическое подключение одной точки доступа.
3. Физическое подключение остальных точек доступа.

После установки в сеть первой точки доступа конфигурировать остальные устройства не нужно, достаточно только физически включить их в сеть. Устройства получат сетевые адреса, определят в сети мастера кластера «default» и автоматически будут сконфигурированы по подобию мастера.

Настройка подключения к базовой станции по Wi-Fi

1. Выполните подключение к web-интерфейсу (см. пункт ). В настройках Wi-Fi нажмите ссылку «подробнее»:

Откроется страница с полным списком настроек для Wi-Fi.

2. В поле «Идентификатор сети (SSID)» введите имя Wi-Fi сети, к которой будет подключаться устройство. Если для подключения используется Wi-Fi сеть без шифрования, то в поле «Режим безопасности» выберите режим «Off». Если для подключения используется Wi-Fi сеть с шифрованием, то в поле «Режим безопасности» выберите режим шифрования, который настроен на базовой станции, и укажите дополнительные параметры (ключ WPA/имя пользователя и пароль).

3. В поле «Режим работы» выберите режим работы устройства «Мост».

4. В поле «Протокол» укажите режим работы, по которому будет осуществляться подключение по Wi-Fi интерфейсу устройства к сети предоставления услуг провайдера: Static или DHCP.

5. Установите флаги в опциях «Использовать VLAN trunk», «Использовать Management VLAN» и «Использовать General VLAN».

6. В поле «Management VLAN ID» укажите номер VLAN, который будет использоваться для управления устройством. В поле «General VLAN ID» укажите такой же номер VLAN, как и в поле «Management VLAN ID»:

6. Для вступления в силу новой конфигурации нажмите кнопку «Применить».

Для выше описанного примера используются следующие настройки:

• В поле «Идентификатор сети (SSID)» укажите «Eltex»;
• В поле «Режим безопасности» выберите «WPA2»;
• В поле «Ключ WPA» введите значение ключа «Eltex123»;
• Выберите режим работы «Мост»;
• В поле «Протокол» выберите «Static»;
• В поле «IP-адрес» укажите IP-адрес: 192.168.100.4;
• В поле «Маска подсети»: 255.255.255.0;
• В поле «Шлюз по умолчанию»:192.168.100.1;
• В поле «Management VLAN ID» укажите номер VLAN ID: 10;
• В поле «General VLAN ID» укажите номер VLAN ID: 10.

Назначение портов и индикация

Давайте рассмотрим NTE-RG-1402G более внимательно.

Задняя панель

• 1. Кнопка вкл/откл питания — думаю понятно;
• 2. Разъем для адаптера питания — подключаем сюда блок питания;
• 3. USB-порт, с помощью которого можно организовать свой FTP-сервер;
• 4. Два разъема для подключения стационарного телефона (SIP-телефония);
• 5. Два (настройки по умолчанию*) Ethernet-порта для подключения Интернета компьютере или современном телевизоре;
• 6. Два (настройки по умолчанию*) Ethernet-порта для подключения IPTV, с использованием STB-приставки;
• 7. Кнопка полного сброса настроек;
• 8. Разъем для подключения оптического кабеля.

* — количество портов под ПК и STB можно изменить в настройках

Индикация на передней панели

• 1. Индикаторы Ethernet-портов — светятся зеленым при подключении к ним другого устройства (например ПК), мигает при передаче данных;
• 2. «Status» — горит зеленым если станционное оборудование обнаружило и авторизовало терминал находящийся в оптической сети. Каждый терминал прописывается (по mac адресу оборудования) на станционной «железке» вручную системным администратором, если терминал не прописан, авторизации не будет, и статуса тоже;
• 3. Индикаторы оптического сигнала — тут всё просто:
  • «Link» светится зеленым — оптический сигнал есть;
  • «Fail» моргает — нет опт. сигнала.
• 4. «Power» — имеет три режима индикации:
  • Красный — терминал перезагружается;
  • Оранжевый — терминал включен, доступа в интернет нет (не настроен, или у провайдера сбои);
  • Зеленый — терминал включен, доступ в Интернет есть.

Обновление программного обеспечения

Работа в режиме «Cluster» позволяет выполнять автоматическое обновление ПО всех устройств, входящих в кластер, без применения внешних систем управления и контроллеров. Обновление ПО можно выполнить:

• через Web-интерфейс;
• через DHCP Autoprovisioning (opt 66, opt 67).

Обновление ПО через Web-интерфейс

Для обновления ПО на устройствах заданного кластера через Web-интерфейс откройте вкладку «Cluster Firmware Upgrade» точки доступа. При обновлении ПО устройств кластера файл прошивки будет загружен на каждое устройство и установлен на позицию «Primary Image». Автоматически выполняется перезагрузка устройств с загрузкой ПО, которое соответствует новому образу. Установленное ранее на устройствах кластера ПО будет сохранено и перемещено на позицию «Secondary Image» (резервная версия ПО). Во вкладке «Cluster Firmware Upgrade» выполните следующие настройки:

• Upload Method – выберите метод загрузки файла ПО на устройства. В данном примере используется загрузка через TFTP;
• New Filename Image – укажите имя файла ПО, который будет загружен в устройство;

Нажмите «Start-Upgrade» для начала обновления. В процессе обновления ПО устройств не отключайте питание устройств, а также не обновляйте и не меняйте текущую Web-страницу с прогресс-баром обновления.

Обновление ПО через DHCP Autoprovisioning

Для обновления ПО понадобится TFTP-сервер, а также DHCP-сервер с определенной конфигурацией. Процедура обновления ПО точек доступа выглядит следующим образом:

1. Точка доступа загружается и получает адрес по DHCP. В DHCP-сессии точка доступа получает от сервера в опциях 2 параметра: tftp-server и filename, где tftp-server – IP-адрес TFTP-сервера, а filename – имя файла с расширением .manifest, содержащего информацию о ПО.
2. Мастер кластера на основе принятых данных каждые несколько секунд начинает производить попытку загрузки manifest файла с TFTP-сервера. После загрузки файла мастер сравнивает версию ПО, указанную в файле, со своей версией ПО. Если версия ПО мастера не актуальна, то мастер загружает файл ПО с TFTP-сервера (имя файла ПО указывается в manifest-файле) и автоматически обновляется.
3. Остальные устройства в кластере определяют, что мастер не активен. В кластере происходит выборка нового мастера. Устройство с большим значением «uptime» становится мастером. Новый мастер также повторяет пункт 2: скачивает manifest-файл, сравнивает версии ПО, обновляет ПО.
4. Цикл повторяется, пока все устройства в кластере не обновятся до актуальной версии прошивки.

Порядок настройки обновления:

a) Разместить на TFTP-сервере файл «wep12.manifest», содержащий строку:

VERSION= «1.11.4.X» WEP-12ac-1.11.4.X.tar.gz, где WEP-12ac-1.11.4.X.tar.gz – имя архива, содержащего ПО для WEP-12ac; 1.11.4.X – версия ПО, содержащегося в архиве. Версию ПО можно посмотреть в файле «version» в архиве с ПО.

b) Разместить на TFTP-сервере архив с ПО для WEP-12ac.

c) В настройки DHCP-сервера (dhcpd.conf) внести следующие правки:

option tftp-server-name «192.168.10.1»; option bootfile-name «wep12.manifest»; где 192.168.10.1 – адрес TFTP-сервера; wep12.manifest – имя manifest-файла.

Техническая поддержка

Для получения технической консультации по вопросам эксплуатации оборудования ООО «Предприятие «ЭЛТЕКС» Вы можете обратиться в Сервисный центр компании:

На официальном сайте компании Вы можете найти техническую документацию и программное обеспечение для продукции ООО «Предприятие «ЭЛТЕКС», обратиться к базе знаний, проконсультироваться у инженеров Сервисного центра на техническом форуме.

Проверка информации о маршрутизаторе

Проверим, что всё работает:

Например, можно вывести информацию о системе:

esr:esr-200# sh systemSystem type:           Eltex ESR-200 Service RouterSystem name:           esr-200Software version:      1.0.7-ST build 303 (date 29/01/2018 time 07:07:1Hardware version:      1v8System uptime:         19 minutes and 24 secondsSystem MAC address:    XX:XX:XX:XX:XX:XXSystem serial number:  NPXXXXXXXX Fan Level:                        46%   Fan Table         Fan 1   Fan 2------   -----   -----Status   Ok      Ok   Temperature Table                 CPU        Board--------------   --------   --------Temperature, C   45         39   Memory Table        Total, MB          Used, MB           Free, MB-----   ----------------   ----------------   ----------------RAM     3768.88            1311.88 (35%)      2457.00 (65%)FLASH   20.00              1.25 (7%)          18.75 (93%)esr:esr-200#

Проверим текущую конфигурацию устройства:

esr:esr-200# show running-configinterface gigabitethernet 1/0/1  shutdownexitinterface gigabitethernet 1/0/2  shutdownexitinterface gigabitethernet 1/0/3  shutdownexitinterface gigabitethernet 1/0/4  shutdownexitinterface gigabitethernet 1/0/5  shutdownexitinterface gigabitethernet 1/0/6  shutdownexitinterface gigabitethernet 1/0/7  shutdownexitinterface gigabitethernet 1/0/8  shutdownexitesr:esr-200#

Заключение

Подведем итоги, что же мы узнали о первоначальной настройке ESR-200:

1. Мы научились подключаться к консоли управления с помощью программы PuTTY;

2. Узнали пароли по умолчанию для входа на устройство;

3. Разобрались как войти в режим управления и конфигурирования устройства;

4. Узнали команды вывода информации об устройстве и его текущей конфигурации;

5. Разобрались в том, как можно сменить устройства;

6. Разобрали механизм для сохранения конфигурации устройства;

7. Настроили сетевой адаптер на устройстве.

В будущих статьях будет рассмотрена настройка межсетевого экрана, а так же настройка NAT, в том числе и маскарадинг.
