Настройка роутера zyxel keenetic iii

Подготовка к настройке

Перво-наперво, нам необходимо подключить роутер и провести некоторые настройки сетевого подключения в ПК. Чтобы подготовить устройство к работе сделайте следующее:

• Аккуратно распакуйте Zyxel Keenetic Lite, достаньте все комплектующие и найдите среди них антенну;
• На задней панели маршрутизатора найдите отверстие, в которое после подключите ретранслятор;
• После установки антенны достаньте блок питания, вставьте штекер в соответствующий слот также на задней панели и включите устройство в сеть;
• Выделенный цветом разъём предназначен для входящего канала (WAN-порт). В него вставляем кабель от поставщика интернета;
• В один из расположенных рядом портов вставляем шнур, соединяющий роутер Zyxel Keenetic Lite и сетевую карту вашего ПК (входит в комплект, в стандартной комплектации — короткий);
• Устанавливаем крайний переключатель режимов в позицию «Основной»;
• Нажимаем кнопку питания и наблюдаем за панелью индикаторов: ориентировочно, через 15-20 секунд должны загореться маячки подключённой линии интернет, 1 пользователя и в некоторых случаях Wi-Fi.

Теперь наш роутер готов к работе. Необходимо подготовить и компьютер:

• Включите ПК и убедитесь, что он видит подключённую сеть (индикатор в правом нижнем углу будет отображать состояние подключения);
• Кликом правой кнопкой мыши по этому значку открываем Центр управления, затем уже в нём ищем синее наименование сети (напротив слова «Подключения»).
• Кликаем по нему и затем на кнопку Свойства;
• Перед вами возникнет ещё одно окно со списком и возможностью прокрутки: проматываем его в самый конец;
• Выделив четвёртую версию протокола интернета, кликом по кнопке свойств вызываем новое окно;
• Выставляем селекторы на автоматическое получение всех параметров;
• То же повторить для шестой версии протокола.

Как только описанные выше манипуляции будут совершены, можете переходить далее.

Настройка WiFi сети на роутере Zyxel Keenetic

Теперь, когда интернет на основном подключенном по кабелю компьютере есть, необходимо настроить раздачу его по WiFi через роутер Zyxel Keenetic Lite. Для этого идем в нижнем меню в раздел «WiFi» и задаем значения для

• Имени,
• Типа защиты (WPA2)
• Ключа сети (от 8 знаков)

Также ставим галочку на «Включить точку доступа».

Остальное можно пока оставить по умолчанию — о дополнительных параметрах уже неоднократно было написано на страницах блога в разговорах про другие модели роутеров.

Применяем и ждем перезагрузки, после которой новая беспроводная сеть с заданным нами именем появится в списке для коннекта.

Мы разобрали, как подключить роутер Zyxel Keenetic, зайти в личный кабинет и настроить WiFi — уверен, что теперь вы сами сможете сделать это самостоятельно. Как мы видели, в панели управления очень много всего, поэтому про другие возможности использования будем постепенно рассказывать на нашем сайте.

Описание роутера Zyxel Keenetic Lite III: сколько выходов и кнопок, цена, содержимое коробки

Что вы увидите, открыв коробку с роутером: само устройство, адаптер питания к нему, руководство по использованию (в том числе на русском языке) и кабель Ethernet. Для чего нужен последний компонент, расскажем в следующем разделе статьи.

На панели сверху фирменная кнопка, которая отвечает сразу две функции: подключение девайсов к «Вай-Фаю» по WPS (пароль от сети вводить не нужно) и включение/отключение самого Wi-Fi.

Три индикатора спереди отображают состояние «Вай-Фая» и интернета от провайдера

На передней стороне по центру три индикатора — показывают, работает ли устройство, интернет либо «Вай-Фай». По бокам — две антенны с улучшенной конструкцией, которая увеличивает в некоторой степени зону покрытия и усиливает сигнал сети.

Обновлённый корпус антенн делает сигнал роутера более сильным

Примечательная особенность Lite III — наличие кнопок для переключения режимов. Для смены режим нужно просто передвинуть бегунок на нужную позицию вправо или влево. Всего 4 состояния: основной режим, усилитель, точка доступа и адаптер. Справа от режимов миниатюрная кнопка для сброса настроек пользователя — она находится внутри роутера.

Примечательная особенность модели Lite III — аппаратный переключатель режимов роутера

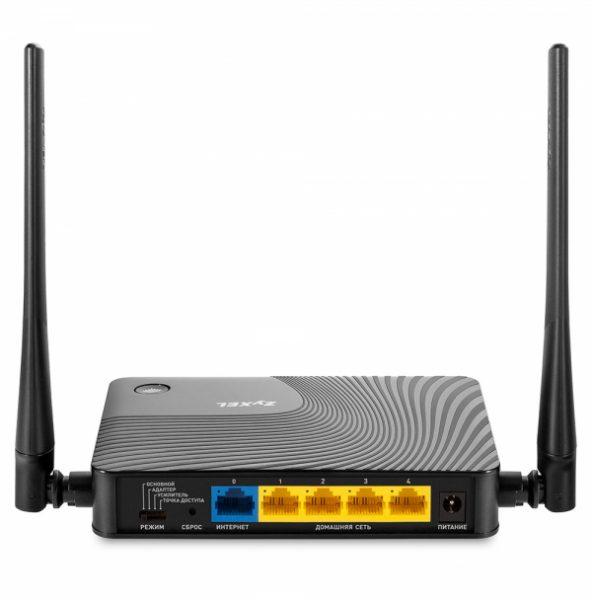

Далее идёт стандартный набор выходов: синий для интернета, 4 жёлтых для домашней сети. Крайнее гнездо предназначено для подключения адаптера питания.

Модель Lite III — хорошее сочетание функциональности и цены. За такой гаджет вы отдадите примерно 1900 рублей (за новый, естественно).

Таблица: некоторые важные характеристики Lite III

Описание роутера Zyxel Keenetic 3: внешний вид, стоимость, что в комплекте

В коробке стандартные предметы:

• сам роутер;
• зарядное устройство для подключения девайса к электрической сети;
• кабель Ethernet для соединения с устройствами по проводной локальной связи;

• инструкция по использованию.

Модель выполнена в чёрном цвете. На верхней панели разместилась большая кнопка «Вай-Фай» — с помощью неё можно подключать устройства к точке доступа роутера без использования пароля.

Сбоку находится клавиша Fn и разъём USB

Сзади 4 классических жёлтых выхода LAN («Домашняя сеть») и один выход синего цвета для кабеля интернета (тот, что провёл к вам в квартиру провайдер). Справа от синего гнезда разъём для подключения адаптера питания и кнопка для включения устройства. На левом конце панели клавиша для сброса параметров роутера до заводских.

На задней панели расположены все основные выходы: для адаптера питания, локального подключения устройств и для кабеля интернет-провайдера

Модель ZyXEL Keenetic III — не только роутер, но и целый интернет-центр. К нему можно подключить цифровой телефон (серое гнездо «Телефон» на задней панели), а также внешние диски, принтеры или модемы 3G или 4G (порт USB на левой боковой панели). На двух панелях по бокам сетка для вентиляции. Здесь же закреплены две антенны.

К интернет-центру можно подключить IP-телефонию и внешний жёсткий диск

Рядом с портом USB находится кнопка Fn. Снизу наклеена этикетка — на ней вы найдёте все данные для входа на веб-платформу, где настраивается устройство.

На нижней панели есть этикетка с основной информацией по роутеру

На передней боковой панели — стандартные индикаторы для отображения состояния всех портов и кнопок устройства.

На передней боковой панели находятся 9 индикаторов

Что на счёт стоимости интернет-центра? Примерная цена — 1800 рублей. Однако модель уже не выпускается производителем, поэтому во многих крупных магазинах техники роутер уже распродан. Тем не менее его можно найти в отдельных небольших точках.

Таблица: основные характеристики модели, о которых нужно знать

Режим повторителя

Режим репитера в роутере ZyXEL Keenetic Lite настраивается следующим образом:

1.     Поскольку необходим беспроводной мост Wi-Fi, в главном меню раздела «Система» устанавливаем соответствующий маркер;
2.     Нажимаем «Применить»;
3.     Откроется список разделов с настройками, где открываем блок «Клиент Wi-Fi»;
4.     В меню «Обзор доступных сетей Wi-Fi» необходимо выбрать вашу сеть ретранслятора по наименованию;
5.     Нажимаем «Подключиться» и ждем завершения синхронизации между устройствами.

Wi-Fi в режиме усилителя работает в связи с дополнительным устройством, который и считается повторителем сигнала. Это необходимо в тех случаях, когда одного маршрутизатора не хватает на все имеющиеся помещения в доме или офисе. Связь с интернетом в отдельных местах плохая или вовсе теряется.

Абонентам с цифровым ТВ — как настроить IPTV на Keenetic Start

Что делать для настройки телевидения от того же провайдера:

1. Сначала рассмотрим, как настроить ТВ без привязки по VLAN. Ищем в нижнем ряду вкладок значок глобуса (интернет). На открывшейся странице нажимаем на раздел «Подключения». Находим в списке строку с названием Broadband Connection и кликаем по ней.

2. Выбираем порт LAN, к которому подключаем приставку IPTV, отмечаем его галочкой. Разъём WAN отмечаем птичкой в пункте для выхода в интернет. Отмечаем дополнительно пункт «Включить».

3. В зависимости от провайдера выбираем из списка «Настройка параметров IP» нужную запись. Для «Билайна» — «Автоматическая», для остальных оставляем «Без IP-адреса». Применяем введённые настройки для телевидения IPTV на роутерах Zyxel Keenetic.

4. Разработчики Zyxel Keenetic рекомендуют включать службу IGMP Proxy. Для этого заходим в раздел «Настройки» с символом шестерёнки и в секторе «Компоненты» отмечаем пункт «Служба IGMP/PPPoE Proxy». Выполняем команду «Применить». Теперь STB-приставка напрямую подключена программно к сети провайдера.
5. Если ваш провайдер требует указать VLAN ID, нужно создать отдельное соединение IPoE. В главном меню выбираем значок интернета в виде глобуса. В ряде верхних вкладок кликаем IPoE-соединение Ethernet. Нажимаем на кнопку «Добавить интерфейс».
6. После этого в появившемся новом окне вводим цифровой идентификатор VLAN ID. Его значение предварительно надо узнать в службе технической поддержки провайдера услуги.

7. На странице настройки соединения ставим галочку для того разъёма, к которому хотим подключить приставку. Помечаем клетку «Передавать теги VLAN ID» в поле WAN и прописываем повторно значение идентификатора. Проверяем отсутствие отметки в поле «Использовать для выхода в Интернет». Не забываем подтвердить команду «Включить» и нажать на кнопку «Применить».

Настройка IP-TV

Чтобы просматривать IPTV от компаний Билайн или Ростелеком необходимо провести несколько простых манипуляций:

• Входим в веб-интерфейс роутера, затем переходим во вкладку Интернет нижнего меню;
• Выбираем в верхнем меню вкладку Подключение и кликаем по ранее настроенному Broadcom Connection;
• Проставляем галочку в селекторе одного из дополнительных слотов, помимо WLAN (в первой строке);
• Применяем изменения и вставляем в выбранный слот кабель для IPTV.

Эти настройки можно провести, как по проводному соединению, так и через WiFi. За дополнительной информацией стоит обратиться к бумагам, поставляемым провайдером, особенно если у вас Ростелеком. А на этом комплексная настройка роутера Zyxel Keenetic Lite окончена! Все остальные функции, включая RDP, станут доступны без дополнительных манипуляций.

Нашли опечатку? Выделите текст и нажмите Ctrl + Enter

Настройка интернета ZyXEL Keenetic Lite 3

Если после того как вы подключили роутер к компьютеру, у вас появился интернет, это означает, что ваш провайдер использует Динамический тип подключения. В этом случае вам стоит просто настроить WiFi. Но если же интернет не появился, это означает что ваш поставщик услуги использует более сложный тип подключения. Для того чтоб приступить к настройке любого типа подключения, нам нужно будет перейти в раздел настройки интернет-соединения. Он находится на нижней панели меню, в виде планетки.

Для настройки трех основных типов подключения (PPPoE, PPtP,L2tp), попав на страницу  Интернет, перейдем в раздел PPPoE/VPN и жмем кнопку Добавить соединение.

Пример настройки PPPoE

Данный тип подключения интернета является одним из самых популярных. Этот тип подключения используют крупнейшие компании СНГ, такие как Ростелеком, Дом.ру, Megaline, Укртелеком. Для настройки требуется заполнить поля:

1. Тип (протокол) – из списка выбираем PPPoE;
2. Подключение через –  выбираем наш интерфейс. По умолчанию это  Broadband connection (ISP);
3. Имя пользователя – вводим ваш логин из  договора с провайдером, если их нет — уточняем у тех поддержки провайдера;
4. Пароль – ваш пароль из договора с провайдером;
5. Настройка параметров IP – выбираем из списка «Автоматическая»;
6. Сохраняем настройки нажав на кнопку «Применить».

Пример настройки PPTP

Также как и предыдущий тип подключения,  РРТР является весьма популярным Его особенность — это использование VPN сервера. Этот тип подключения используют провайдеры Аист Тольятти, UfaNet. Давайте настроим его, заполнив определенные поля:

1. Тип (протокол) – из списка выбираем   PPTP;
2. Подключение через –  выбираем наш интерфейс. По умолчанию это  Broadband connection (ISP);
3. Адрес сервера — введите адрес сервера, который указан в договоре. Также некоторые провайдеры называют его VPN-адрес сервера;
4. Имя пользователя это ваш логин из договора с провайдером;
5. Пароль также находится в договоре с провайдером. Если нет, уточните у тех поддержки провайдера;
6. Настройка параметров IP — выбираем из списка «Автоматическая»;
7. Метод проверки подлинности нужно уточнять у провайдера. Но предварительно  поставьте «Авто»;
8. Имя сервиса, Имя концентратора, Описание – заполняется только в том случае, если есть требование провайдера;
9. После заполнения всех полей нажмите кнопку Применить.

Пример настройки L2TP

Довольно новый тип подключения, в настройке не отличается от PPTP. Взят на вооружение провайдерами  Билайн, Киевстар. Заполним поля для настройки:

1. Тип (протокол) – из списка выбираем L2TP;
2. Подключение через –  Выбираем интерфейс который мы настраивали ранние Broadband connection (ISP);
3. «Адрес сервера» –  VPN-адрес он должен быть указан в договоре, так же можно узнать у провайдера;
4. Имя пользователя это ваш логин из договора с провайдером;
5. Пароль также находится в договоре с провайдером. Если нет уточните у тех поддержки с провайдером;
6. Настройка параметров IP выбираем из списка «Автоматическая»;
7. Метод проверки подлинности нужно уточнять у провайдера. Но предварительно поставьте «Авто»;
8. Имя сервиса, Имя концентратора, Описание – заполняется только в том случай если есть требование провайдера;
9. После заполнения всех полей нажмите кнопку Применить.
