Настройка роутера zyxel keenetic extra ii

Настройка через мобильное приложение

Компанией Zyxcel было разработано мобильное приложение, позволяющее выполнить примитивные манипуляции с роутером: узнать версию прошивки, основную информацию об устройстве, пользователях, выполнить обновление или сброс всех настроек.

Скачать приложение для настройки роутеров Zyxcel:

• Android;
• iOS.

После загрузки приложения на смартфон рекомендуется выполнить проверку актуальности версии прошивки роутера и установить обновление, если это потребуется.

1.       Нажмите на блок «Об устройстве» на главном экране приложения.
2.       Чтобы запустить поиск обновлений, воспользуйтесь кнопкой «Обновление устройства».
3.       При обнаружении обновлений кнопка «Обновить» станет активной. Нажмите на нее.

Выполнить полноценную настройку Keenetic Extra через мобильное приложение невозможно.

Настройка Wi-Fi сети

 В первую очередь нужно сказать, что Wi-Fi сеть на роутере изначально настроена, все настройки есть на наклейке роутера (на дне). Помимо имени сети уже задан довольно сложный пароль для подключения к беспроводной сети.

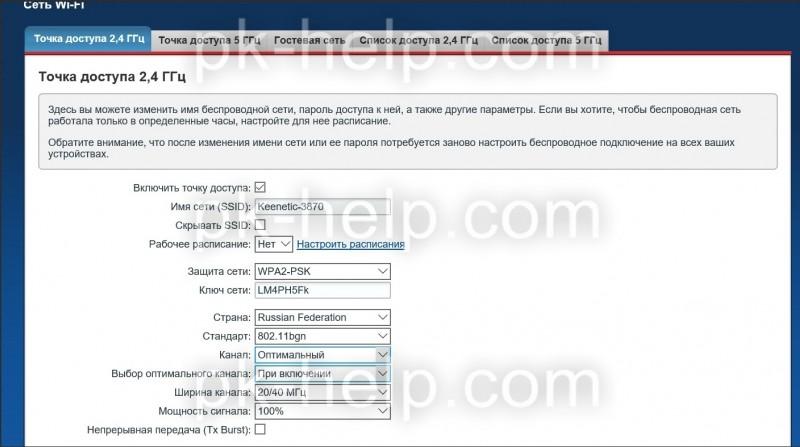

Но если вы все же решили изменить настройки, то зайдите в меню «Сеть Wi-Fi». И во вкладках «Точка доступа 2.4 ГГц» и «Точка доступа 5ГГц» измените настройки сети.

Наиболее часто меняют:

Имя сети — имя беспроводной Wi-Fi сети, то имя которое будет отображаться на всех устройствах.

Рабочее расписание — можно указать в какое время будет работать беспроводная сеть.

Ключ сети — пароль, который необходимо ввести для подключения к беспроводной сети.

Канал — канал на котором будет работать Wi-Fi сеть, более подробно о каналах и их выборе в статье Как выбрать/ изменить беспроводной канал на маршрутизаторе/ роутере

Выбор оптимального канала — возможность выбора времени, когда роутер будет сканировать беспроводную сеть и выбирать более свободный канал.

Остальные вкладки нужны для:

Гостевая сеть — служит для настройки Wi-Fi сеть без доступа в локальную сеть, только для Интернета. Т.е. подключившись к этой сети устройство не сможет попасть на сетевые носители (сетевые диски, папки), сетевые принтеры, видеонаблюдение и т.п. Обычно Гостевая сеть используется в офисе, для того, что бы гости предприятия могли подключиться к Интернету без доступа в локальную сеть.

Список доступа- позволяет создавать два списка «Черный» и «Белый». В режиме «Белый список» доступ к сети будет ограничен только устройствам этого списка, и заблокирован для всех остальных, в режиме «Черного списка», доступ к сети будет заблокирован всем устройствам из указанного списка.

Автоматическая настройка

Автоматическая настройка Keenetic Extra происходит в несколько шагов:

1.       При первом подключении появляется окошко, где предлагается выполнить быструю настройку роутера. Нажмите «Быстрая настройка» для запуска процесса.

1.       Должен определиться тип подключения: модем или кабель. Он определяется автоматически спустя несколько секунд. Кликните  «Далее» для продолжения.

1.       Из представленного списка стран выберите страну нахождения. Если ее нет в списке, то воспользуйтесь поисковой строкой в верхней части окна.

1.       Введите повторно логин и пароль. Здесь не используется стандартные логин/пароль для входа в настройки. Узнать данные для ввода можно в договоре с провайдером.
2.       Для обеспечения повышенной безопасности предлагается включить «Интернет-фильтр Яндекс с DNS». Отметьте галочкой данный пункт и кликните по кнопке «Далее».

1.       Для завершения автоматической настройки роутера воспользуйтесь кнопкой «Выйти в интернет».

При корректном завершении настроек на корпусе роутера должен загореться индикатор в виде земного шара.

Ручная настройка

Процесс ручной настройки Keenetic Extra будет отличаться в зависимости от выбранного типа подключения. Все дальнейшие действия будут проходить во вкладке «Интернет». Переключиться в нее можно, кликнув по иконке земного шара в нижней части окна.

Настройка PPPoE/VPN

Самый популярный формат подключения, так как им пользуются все основные операторы связи и провайдеры. Настройка происходит следующим образом:

1.       Переключитесь во вкладку «PPPoE/VPN». Там нажмите по кнопке «Добавить соединение».

1.       Форму «Настройка соединения» заполните по образцу:
2.       Отметьте галочками «Включить» и «Использовать для выхода в интернет»;
3.     «Тип (протокол)» — PPPoE;
4.       «Имя пользователя» и «Пароль» вводите те, которые стоят по умолчанию, если они не были изменены ранее;
5.     «Настройка параметров IP» — «Автоматическая».
6.       Кликните на «Применить» для завершения настройки.

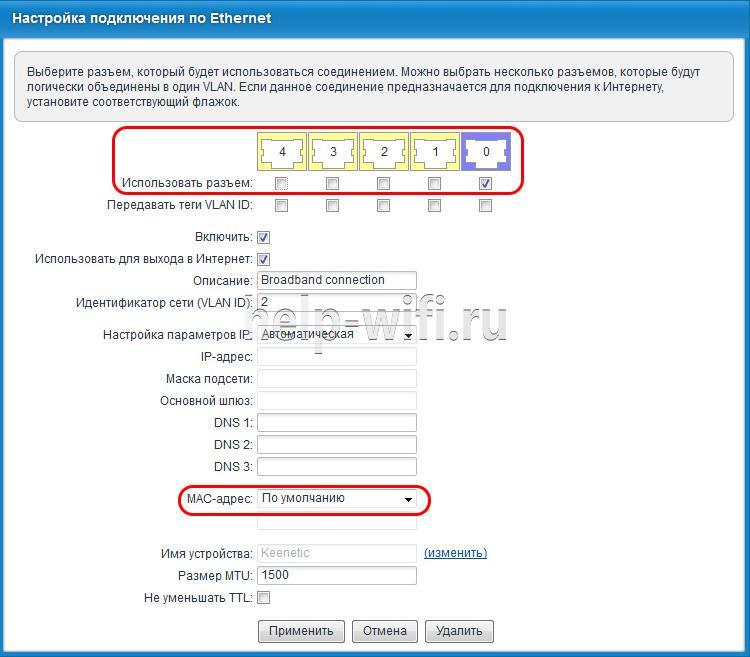

Настройка IPoE

Этот протокол стремительно набирает популярность, так как не требует сложной настройки. Некоторые провайдеры могут использовать его для оказания услуг. Настраивается так:

1.       Перейдите во вкладку «IPoE». Нажмите «Добавить соединение».
2.       В строке «Использовать разъем» укажите порт, через происходит подключение к сети. В большинстве случаев это порт 0.
3.       «Настройка параметров IP» — «Без IP-адреса».
4.       Примените настройки с помощью одноименной кнопки.

После применения настроек рекомендуется выполнить перезагрузку роутера.

Возможности USB разъема.

На роутере Zyxel Keenetic Extra II  имеется один USB разъем USB2.0, который имеет довольно большие возможности, в частности:

1) можно подключить 3G/4G модем;

2) подключить USB носитель, например USB флешку или USB внешний диск, с возможностью скачивать на него торренты с роутера и возможность подключить этот носитель в качестве сетевого диска;

3) подключить принтер;

4) подключить модуль xDSL.

3G/ 4G модем и Zyxel Keenetic Extra II.

Мы использовали модем купленный в интернет магазине NET-WELL.RU — Huawei E3372. Подключив модем к роутеру по истечении нескольких секунд произошло подключение к Интернету. Не потребовалось никаких усилий для настройки модема.

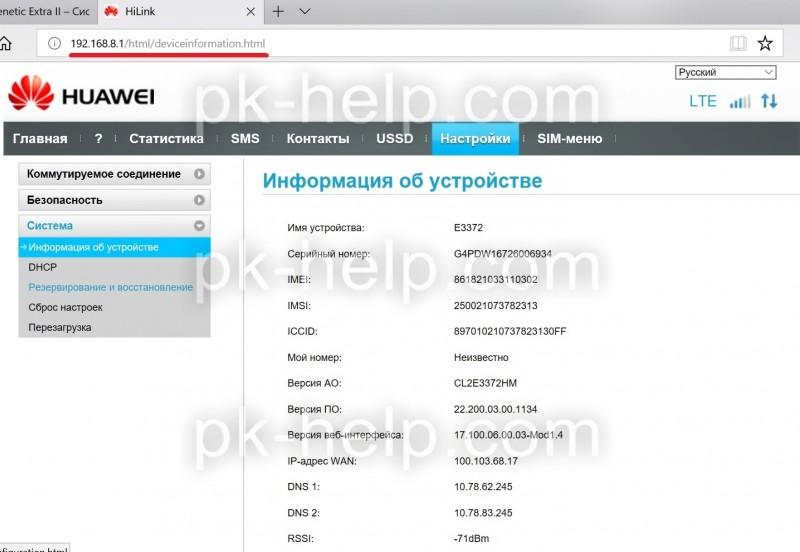

Мало того, доступен веб интерфейс модема, по адресу 192.168.8.1, через который в частности можно настроить 3G/ 4G антенну.

Подключение USB носителя к роутеру.

Теперь рассмотри настройки связанные с подключение USB носителя (USB флешки или USB внешнего жесткого диска). Но прежде следует отметить, что роутер поддерживает носители со всеми наиболее популярные файловыми системами: NTFS, FAT32, FAT, EXT2, EXT3, HFS+.

Подключать будем USB флешку 32 Гб с файловой системой FAT32.

Через несколько секунд после подключения USB носителя он уже доступен по адресу //192.168.1.1 Нажмите сочетание клавиш Wir+R, введите //192.168.1.1 вам откроется содержимое вашего носителя.

При желании можете подключить USB носитель как сетевую папку.

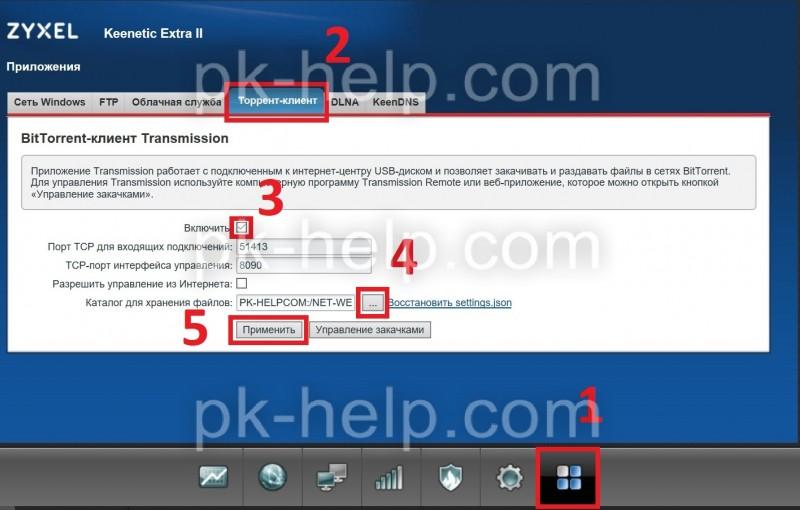

Помимо сетевой папки, на носитель так же можно скачивать торренты, благодаря встроенному в торрент-клиенту Transmission. Для этого зайдите в настройки «Приложение» — «Торрент клиент», поставьте галочку «Включить» и выберите каталог для хранения скаченных файлов.

После этого откройте в браузере страницу 192.168.1.1:8090. Откроется интерфейс Transmission, в котором можно скачивать торренты (что бы добавить скачивание нажмите кнопку «Add torrent»)

Вот как выглядит процесс загрузки.

Что бы сделать доступным ваш носитель по DLNA зайдите в настройки «Приложения» — «DLNA» и поставьте галочку «включить».

Подключение

Чтобы выполнить подключение роутера Zyxel Extra, нужно подключить роутер к электропитанию, а затем протянуть Ethernet и LAN-кабели. Более подробная инструкция:

1.       С помощью блока питания подключите устройство к электросети. Включите сам роутер через кнопку включения на корпусе.
2.       Для подключения интернета по кабелю или для создания локальной сети по кабелю, нужно соединить роутер с компьютером через LAN-кабели.
3.       Чтобы маршрутизатор стал раздавать интернет, подсоедините к нему Ethernet-кабель. Если подключение планируется производить через модем, то вставьте его в USB-разъем.

Необязательно подключать роутер к компьютеру или ноутбуку через LAN-кабель, так как дальнейшую настройку можно выполнить через беспроводное подключение (Wi-Fi). После включения роутера в сеть и подсоединения Ethernet-кабеля или модема найдите среди доступных беспроводных подключений «Zyxel Extra». Выполните соединение. Название точки доступа может быть другим, если вы или провайдер его ранее изменяли в настройках.

Настройка роутера проводится через любой браузер, установленный на компьютере пользователя. Установите его заранее, если не хотите пользоваться стандартным Internet Explorer или Edge, так как к роутеру не прилагается носителей с установочными файлами браузеров.

Вход в настройки роутера

Вход в настройки прошивки роутера Keenetic Extra II происходит по стандартному алгоритму:

1.       Откройте любой браузер на компьютере. В адресную строку введите: http://192.168.1.1 и выполните переход, нажав клавишу Enter.
2.       Появится форма, куда нужно указать логин и пароль. По умолчанию и логин, и пароль – admin. Если появляется ошибка, то попробуйте ввести пароль – 1234.

Провайдер, с которым вы заключили договор, мог сменить данные для входа в настройки роутера. В таком случае ищите актуальную информацию в договоре или обратитесь в техническую поддержку вашего провайдера.

В целях безопасности роутер предложит изменить пароль и логин, установленные по умолчанию. Вы можете изменить их или настроить прошивку, а к редактированию входных данных вернуться позже.

Внешний вид Zyxel Keenetic Extra II.

Компания Zyxel решила по импровизировать с внешностью обновленных роутеров и вместо однотонных классических белых или черных роутеров сделала черно-белый. Верхняя крышка выполнена из белого глянцевого пластика с рельефом в мелкую точку. Весь остальной пластик матового черного цвета. На верхней крышке индикация (влючения, Интернет, Wi-Fi и USB порт) и кнопка с логотипом Wi-Fi (короткое нажатие — запуск WPS на частоте 2,4 ГГц, двойное короткое нажате- запуск WPS на частоте 5ГГц, длинное нажатие — включения/ отключения Wi-Fi). Сбоку с левой стороны USB разъем 2.0 и программируемая кнопка «Fn’. Сзади четыре LAN порти один WAN порт, все порты 100 Гб, справа кнопка сброса настроек и разъем для подключения питания. Внизу роутера крепления на стену и наклейка с основными настройками (имя беспроводной сети, пароль и т.д.) помимо этого на наклейке есть QR код для облегчения настройки роутера.

Особенности и технические характеристики

Zyxel Keenetic Extra создавался на базе линейки маршрутизаторов Giga – более премиальных устройств. В линейку Экстра входит несколько моделей устройств, примерно похожих по техническим характеристикам между собой. Самые популярные у массового пользователя решения были успешно перенесены в новый модельный ряд маршрутизаторов.

Основная «фишка» всех устройств Zyxel – простой и понятный пользовательский интерфейс. С настройкой сможет справится даже неопытный пользователь. Помимо выбора индивидуальных параметров предусмотрены и вспомогательные, например, встроенный BitTorrent-клиент.

Технические характеристики Зиксель Кинетик Экстра:

• поддержка беспроводного подключения к интернету через USB-модем стандартов 3G, LTE, 4G;
• стандарт Wi-Fi 802.11n с рабочими частотами 2,4 и 5 ГГц;
• 2 антенны на 3 дБи ;
• 4 LAN-интерфейса и один USB для подключения модема или флешки;
• заявленная производителем скорость передачи данных по Wi-Fi на 2,4 ГГц и 5 ГГц — 300 Мбит/с;
• максимальная скорость передачи данных через интерфейсы LAN/USB – 100 Мбит/сек;
• имеется поддержка протоколов DHCP, IGMP, PPTP, Dynamic DNS;
• есть поддержка межсетевых экранов NAT, повышающих безопасность соединения;
• можно блокировать запросы по MAC и IP-адресам;
• доступно создание VPN-подключений;
• взаимодействие с роутером происходит как через внешние элементы управления, так и веб-интерфейс.

Комплектация стандартная: блок питания, кабели для подключения, инструкция по применению и прочая документация от производителя и магазина.

Рейтинг
Радиус действия 8

Цена 7

Надежность 10

Дополнительные опции 8

Удобство и простота настройки 9

Итого 8.4

Подключение

Роутер подключается стандартным образом:

1.       Подключите роутер к электросети 220 В с помощью блока питания, идущего в комплекте с устройством.
2.       Соедините маршрутизатор с компьютером/ноутбуком, через который будет проводится настройка, с помощью LAN или Wi-Fi.
3.       Для запуска раздачи интернета с роутера к нему нужно подключить Ethernet-кабель или модем.

Если подключение к ноутбуку/компьютеру производится через беспроводную точку доступа, то изначально придется подключить роутер к интернету, чтобы точка отобразилась в интерфейсе Windows. Затем кликните по иконке беспроводной сети в панели задач Windows. Из представленного списка выберите сеть с названием «Zyxel Extra II».

Название сети может быть изменено вашим провайдером. Если не можете найти указанное наименование, то посмотрите договор с оператором. Там должна быть актуальная информация.

Основные настройки роутера производятся через веб-интерфейс прошивки. Доступ к ней можно организовать через любой веб-браузер на компьютере, в том числе и стандартный Internet Explorer или Edge. Для доступа к настройкам необязательно иметь активное подключение к интернету.

Обновление прошивки

Zyxcel время от времени выпускает обновление прошивки для своих роутеров. Если их не устанавливать, то некоторые функции у маршрутизатора могут работать некорректно.

Есть два варианта реализовать обновление прошивки.

Через веб-интерфейс

1.       Откройте вкладку «Система».
2.       Посмотрите на строку «Обновления». Если там стоит надпись «Доступно», то кликните по ней.
3.       Будет показан перечень обновлений. Подтвердите их установку.

1.       Будет показан перечень всех доступных обновлений. Нажмите «Обновить».

Через приложение для смартфонов

1.       Откройте вкладку «Встроенное ПО».
2.       Поставьте переключатель у «Автоматическое обновление ПО» в активное положение. Если будут найдены актуальные обновления, они установятся автоматически.

Итог.

Роутер Zyxel Keenetic Extra II можно признать вполне удачной моделью, несмотря на то что в нем нет, гигабитных LAN портов (многим они и не нужны поскольку пользуются тарифами до 100 Мбит/с), в нем нет двух USB разъемов, а тот что есть USB 2.0, а не 3.0 и Wi-Fi AC могла бы поддерживать большие скорости, НО если все это добавить, то стоимость роутера возрастет и это уже будет не Zyxel Keenetic Extra II, а Zyxel Keenetic ULTRA. При покупке вы получаете вполне работоспособное устройство с современной скоростной Wi-Fi AC сетью со скоростью до 867 Мбит/с, многозадачный USB порт, мощные внешние антенны 5dB и вполне приятное на внешний вид сетевое устройство.
