Не запускается материнская плата: инструкция по решению проблемы

Замена отказавших транзисторов

Работа с данными радиодеталями имеет некоторые особенности и пайка, в этом случае, осуществляется по специфической схеме

Прежде всего, отпаивается одна ножка устройства и аккуратно приподнимается над платой.Делать это нужно очень осторожно, поскольку теоретическая возможность их работы все еще существует. При неосторожности есть риск повреждения ноги, и тогда транзистор точно станет неисправным

Исток – это специальная площадка сверху транзистора, с ее помощью он припаивается непосредственно к материнке. В профессиональных сервисных центрах при работе с паяльником используется набор специфических насадок. Они существенно упрощают процесс, поскольку позволяют улучшить соприкосновение жала с радиодеталью.

Итак, после того, как старый транзистор отпаян, необходимо установить на его место новый. Делается это со всеми атрибутами паяльного дела: припоем, флюсом и т.д. Не исключено, что при замене радиодеталей придется еще выпаивать и конденсаторы, чтобы облегчить доступ. В этом нет ничего страшного, они как снимаются, так и монтируются обратно без какого-либо серьезного вреда.  Установить их заново нужно будет сразу после того, как свободное пространство вам больше не понадобится и пайка транзистора будет завершена.

Для работы с материнскими платами рекомендуется использовать один из двух типов припоя:

• Розе;
• Вуда.

Почему? Они обладают целым рядом преимуществ над аналогами. Прежде всего, они очень хорошо плавятся при относительно низких температурах. Для Розе достаточно и 94 градусов, а для Вуда и того меньше – всего 68. Вместе с тем, практически все радиодетали материнской платы впаиваются при помощи тугоплавкого припоя. Поэтому извлечь их бывает довольно-таки непросто.

Например, если элементы на заводском припое извлекаются лишь при температуре около 200 градусов, то после того, как он смешается с припоем Вуда или Розе, можно будет понизить это значение на 50-100 градусов. Это значительно упростит процессы. Поэтому данные виды припоя используются в специализированных сервисных центрах.

Помните, не имея соответствующего опыта и навыков работы с компьютерными деталями, осуществлять ремонт самостоятельно нельзя

Материнская плата – один из наиболее сложно ремонтируемых элементов, здесь нужно действовать очень осторожно. Слишком высоки риски дополнительно повредить материнку, хотя это далеко не самое страшное

На ней располагается ряд жизненно важных устройств ПК: центральный процессор, видеокарта, звуковая карта. При неправильной пайке они могут попросту сгореть. А стоят они очень дорого.

Если у Вас не работает материнская плата – обращайтесь к нам за помощью!

Обратившись в компанию «Эксперт», вы получите максимальный результат за скромные деньги. Опытные специалисты знают обо всех возможных проблемах с радиодеталями материнской платы, из-за чего диагностика не займет много времени.

Вы можете вызвать мастера на дом и он проведет первоначальный осмотр вашего компьютера непосредственно в домашних условиях, ведь существуют определенные неисправности платы, которые не требуют ремонта в мастерской. Если же определить и устранить неполадку на дому не получится, специалист заберет устройство, и основные работы будут проведены в сервисном центре.

Мастерская компании оснащена по последнему слову техники. Новейшее оборудование позволяет нам определять неисправности в минимальные сроки, причем делать это с максимальной точностью.

Замена поломанных радиодеталей на плате осуществляется с применением лучших припоев и специального флюса, которые обеспечивают высокую надежность и безопасность пайки.

Детали

Все вышеуказанные причины не являются единственными. Вообще, существует огромное количество ошибок, которые приводят к тому, что материнская плата не стартует. Первое, что нужно помнить – это забота о системе

Нельзя купить ПК и забыть о нем, важно ухаживать за ним, чистить, следить за нагревом и т. д

Среди других поломок, которые могут вывести материнку из строя, может назвать некорректную работу сетевого адаптера – это кабель, который подключает интернет к системе. Из-за нестабильных роутеров, интернет-центров и других устройств могут возникать скачки напряжения, которые ведут к выгоранию цепи.

Нередко пользователи сталкиваются с проблемами в работе БИОС. Из-за них может не стартовать материнская плата Gigabyte. Обычно производители стараются представить более новую модель этой мультипрограммной платформы. Но если вдруг села обычная батарейка на плате, то никакие системные внедрения не помогут. Нужно просто её заменить.

Питание также играет ключевую роль. При самостоятельном сборе ПК нужно просчитать необходимую мощность, с которой справится блок питания. Кроме того, нужно не забывать о хорошем охлаждении, так как производители, экономя на материалах, забывают установить пару лишних радиаторов на силовые элементы либо используют слабые стабилизаторы.

Еще одна причина, из-за которой ваша материнская плата Asrock не стартует – это поврежденные порты. Не все знают, но выключение периферии во время работы ПК может пагубно влиять на элементы платы. К примеру, если резко высунуть мышку из разъема, произойдет скачок напряжения, который вызовет сгорание порта. И хорошо, если нерабочим окажется лишь разъем… А если сгорит вся системная плата? Придется собирать деньги на новую.

Почему плата не включается и как это исправить

Отсутствие реакции на подачу питания говорит в первую очередь о механической поломке либо самой кнопки, либо одного из элементов платы. Чтобы исключить последнее, проведите диагностику этого компонента способами, описанными в статье ниже.

Подробнее: Как проверить работоспособность материнской платы

Исключив поломку платы, следует изучить блок питания: выход из строя этого элемента также может вызывать невозможность включения компьютера с кнопки. В этом вам поможет руководство ниже.

Подробнее: Как включить блок питания без материнской платы

В случае исправности платы и БП проблема, вероятнее всего, заключается в самой кнопке питания. Как правило, её конструкция довольно проста, и, как следствие, надежна. Впрочем, кнопка, как и любой другой механический элемент, тоже может выйти из строя. Инструкции ниже помогут вам устранить проблему.

Способ 1: Манипуляции с кнопкой питания

Неисправную кнопку включения питания нужно заменить. Если же такой вариант недоступен, имеется возможность включения компьютера без неё: необходимо подать питание замыканием контактов или подключить вместо Power кнопку Reset. Этот способ довольно сложный для новичка, однако опытному пользователю он поможет справиться с неполадкой.

Отключите компьютер от электрической сети

Затем поэтапно отключите внешние устройства и разберите системный блок.
Обратите внимание на переднюю часть платы. Как правило, на ней расположены разъемы и коннекторы для внешней периферии и устройств вроде DVD-привода или дисковода

Там же расположены и контакты кнопки включения. Чаще всего они обозначены на английском языке: «Power Switch», «PW Switch», «On-Off», «ON-OFF BUTTON» и прочее, подходящее по смыслу. Лучшим вариантом будет, конечно, ознакомиться с документацией по модели вашей материнской платы.

Когда нужные контакты обнаружены, у вас будет два варианта действий. Первый — замкнуть контакты напрямую. Процедура выглядит так.

• Снимите коннекторы кнопки с нужных точек;
• Подключите компьютер к сети;
• Замкните подходящим вам способом оба контакта кнопки питания — сделать это можно, например, обычной отверткой. Это действие позволит вам включить плату и запустить компьютер;

Впоследствии к этим контактам можно подключить кнопку включения.

Второй вариант действий — подключение к контактам включения кнопки Reset.

• Отключите от разъёмов кнопки питания и перезагрузки;
• Подсоедините коннекторы кнопки Reset к контактам On-Off. В результате компьютер будет включаться через кнопку перезагрузки.

Недостатки таких вариантов решения проблемы очевидны. Во-первых, и замыкание контактов, и подключение «Reset» создают массу неудобств. Во-вторых, действия требуют от пользователя определенных навыков, которых нет у новичков.

Способ 2: Клавиатура

Компьютерная клавиатура может использоваться не только для ввода текста или управления операционной системой, но также способна взять на себя функции включения материнской платы.

Прежде чем приступать к процедуре, убедитесь, что у вашего компьютера присутствует разъем PS/2, такой, как на изображении ниже.

Само собой, ваша клавиатура должна подключаться именно по этому разъему — с USB-клавиатурами данный способ не сработает.

1. Для настройки нужно получить доступ к BIOS. Можете использовать Способ 1, чтобы произвести первичный старт ПК и добраться к БИОС.

2. В BIOS переходим на вкладку «Power», в ней выбираем «APM Configuration».

   В расширенных опциях управления питанием находим пункт «Power On by PS/2 Keyboard» и активируем его, выбрав «Enabled».

В другом варианте BIOS надо зайти в пункт «Power Management Setup».

В нем следует выбрать вариант «Power On by Keyboard» и тоже установить в «Enabled».

Далее необходимо настроить конкретную кнопку включения материнской платы. Возможные варианты: комбинация клавиш Ctrl+Esc, Пробел, специальная кнопка питания Power на продвинутой клавиатуре и пр. Доступные клавиши зависят от типа BIOS.

Выключайте компьютер. Теперь плата будет включаться по нажатию выбранной клавиши на подключенной клавиатуре.

Данный вариант тоже не отличается удобством, однако для критических случаев он прекрасно подойдет.

Как видим, даже такую, казалось бы, непростую проблему устранить очень просто. К тому же, с помощью этой процедуры можно произвести подключение кнопки включения к материнской плате. Напоследок напомним — если считаете, что вам не хватает знания или опыта для проведения манипуляций, описанных выше, обратитесь в сервисный центр!

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Не загружается компьютер дальше экрана материнской платы

Обычно результатом начальной загрузки ПК является индикация его основных параметров (типа процессора и количества установленной оперативной памяти) и подключённых периферийных устройств.

После этого происходит попытка загрузки программы из начальной области основного устройства внешней памяти. В качестве такового может быть встроенный жесткий диск, устройство для чтения компакт-дисков или DVD или какой-то из внешних накопителей (сетевой диск, внешнее хранилище, флэшка и т.д.) Этой программой обычно является загрузчик операционной системы.

В силу ряда причин загрузка на данном этапе может не произойти. Разберёмся, почему это происходит.

Не загружается? Изображение есть.

Не загружается компьютер. Отключить флешки подключенные к компьютеру, извлечь DVD/CD диск из DVD/CD-rom (если есть), отключить лишнюю периферию, принтер, сканер и т.д.Проверяем. Если пошла загрузка,то по очереди включаем отключенное оборудование, выясняя что именно повлияло на загрузку, исправляем. Не помогло? Идём дальше.

Зайти в BIOS (Del;F2),выставить приоритет загрузки. Должен быть установлен жёсткий диск.

Материнская плата AsusМатеринская плата GigabyteAward BIOS

1) Необходимо проверить какого характера на экране изображение.

Если чёрный экран, то см. статью «не загр.компьютер. Нет изображения«, если фон чёрный, а присутствуют записи на чёрном фоне,то эта статья для вас. Самое распространённое — это появление надписи: press f1 to continue. Как правило можно нажать F1 и загрузка компьютера и операционной системы произойдёт

А чтобы устранить неисправность, нужно при загрузке обратить внимание на ошибку. Самые распространённые выглядят так:

А) cmos date/time not set или cmos battery low

Низкий заряд батареи. Признаки — постоянно сбивается время и дата на компьютере. Необходимо купить и заменить батарейку cr2032.

Б) cpu fan error.

Дословно это означает следующее: ошибка в работе вентилятора для процессора, нажмите «f1». Нужно открыть крышку системного блока и посмотреть состояние кулера охлаждения процессора. Ошибка означает, что снизилась скорость вращения вентилятора, либо он вообще не работает. Обычно бывает достаточно провести профилактику. См статью «не загр. компьютер. Нет изображения«. Либо заменить кулер охлаждения процессора вместе с радиатором.

В) no keyboard detected.

Не обнаружена клавиатура. Переподключаем клавиатуру, если она имеет интерфейс USB. Если  PS\2, то сначала нужно выключить компьютер полностью, потом переподключить.

Г) no hard disk is detected.

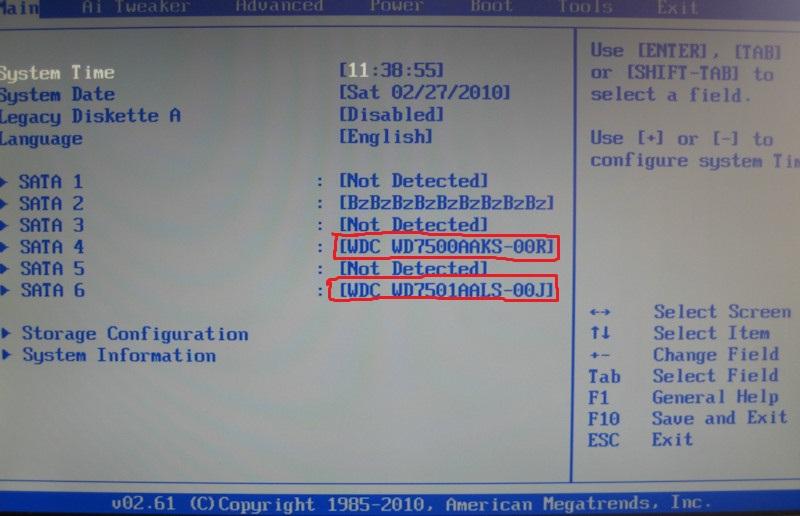

Не обнаружен жёсткий диск. Заходим в Bios, проверяем есть ли в списке жёсткий диск. На фото 2 жёстких диска.

Если нет, пробуем переподключить жёсткий диск, подключить в другой интерфейс Sata, если жёсткий так же не виден, то скорее всего он «приказал долго жить», меняем на другой. Диагностику жёсткого диска можем произвести так же через программу MHDD, на эту тему есть отдельная статья «диагностика жёсткого диска»

Д) cmos checksum bad/error.

Рекомендую так же зайти в BIOS. Обычно при загрузке компьютера нужно нажимать клавишу Del, иногда F2, в зависимости от производителя оборудования. Восстановить настройки даты и времени, загрузить оптимальные настройки (восстановить по умолчанию).

Примечание: Обратите внимание на параметр работы Sata контроллера. Если у вас по умолчанию установиться параметр Ide, а операционная система устанавливалась в режиме ahci, при загрузке у вас будет «экран смерти»

Нужно вернуть в тот режим, в котором была установлена операционная система.

2) Если данные действия не помогли.

Не загружается компьютер? и у вас появляется загрузка заставки операционной системы и дальше ничего не происходит,то необходима диагностика жёсткого диска, оперативной памяти. Если железо исправно, возможно вы установили несовместимый драйвер или программу — можно попробовать зайти в безопасном режиме (обычно при загрузке нажимаем несколько раз F8  и удалить данное ПО, драйвер.

Так же можно попробовать загрузить «Последнюю удачную конфигурацию» с работоспособными параметрами.

Если не помогло, необходимо создать загрузочную флешку, загружаемся с неё и запускаем установку операционной системы, пробуем произвести восстановление. Восстанавливаем последнюю точку сохранения.

Если примерно такое изображение:

Нужно восстановить загрузчик Windows. Пробуем восстановление системы,не помогло? Идём дальше.

3) Данные действия не помогли?

Необходимо переустановить операционную систему. Вы можете это сделать самостоятельно, опираясь на мои статьи по установке Windows.

Поиск неисправных транзисторов

Еще одной проблемой, которая может вывести из строя материнскую плату, является неисправный транзистор.

Достаточно распространенная проблема, когда короткое замыкание в данной радиодетали приводит к выходу ее из строя, а вместе с ней отказывает и вся материнка в целом.

Для ее диагностики также понадобится мультитестер, без него определить данную неисправность не получится.

Итак, перед началом диагностики данного типа, сначала необходимо отключить материнскую плату от питания. Это может быть сделано двумя способами:

• Отключением блока питания в целом, при помощи специальной кнопки;
• Отсоединением всех кабелей, соединяющих материнскую плату с БП.

Затем необходимо обнаружить каждую транзисторную сборку и транзисторы по отдельности и «прозвонить» их. Для человека, знакомого с устройством платы, обнаружение не составит особого труда. У новичков же могут возникать проблемы.

Прозвон транзисторов осуществляется после установки специального режима на мультитестере.

Поскольку в профессиональных мастерских используется соответствующее оборудование, как правило, он присутствует там в отдельном виде. Затем поочередно обследуется каждая ножка транзистора до появления специфического звукового сигнала. Если мультиметр в какой-то момент начнет пищать, значит неисправная радиодеталь обнаружена. Ремонту она, естественно, не подлежит, поэтому ее необходимо заменить на новую.

Особенностью материнских плат является частая поломка транзисторов, находящихся возле центрального процессора. Основная проблема, в данном случае, заключается в последовательном соединении данных элементов питания, из-за чего мультитестер покажет неисправность во всей цепи. Но какой же конкретно транзистор не исправен? Определить это можно лишь одним способом, поочередно отпаивая ножки деталей и при помощи прозвона каждой по отдельности.

Основные рекомендации перед проверкой

К сожалению, при помощи программ сделать корректную проверку материнки на работоспособность очень сложно. Возможно сделать только примитивный тест системы на стабильность, но в этом случае будет проверяться скорее не сама плата, а работа компонентов, которые установлены на ней и работают в связке (центральный процессор, видеокарта, оперативная память и т.д.).

Чтобы сделать тест системной платы более корректным придётся разбирать компьютер и проводить как визуальный осмотр, так и некоторые манипуляции с самой платой. Поэтому, если вы не представляете, как выглядит компьютер внутри системного блока, то лучше ограничится только визуальным осмотром материнки, а остальное тестирование доверить профессионалам.

Если же вы собираетесь проводить все манипуляции внутри компьютера собственноручно, то необходимо соблюдать определённые меры безопасности, желательно работать в резиновых перчатках, т.к. голыми руками вы можете занести на комплектующие частички кожи, волос и/или пота, что тоже негативно скажется на работоспособности всего компьютера.

Способ 1: Визуальный осмотр

Самый простой способ – вам просто требуется снять с системника крышку и осмотреть материнскую карту на наличие повреждений. Чтобы лучше можно было видеть различные дефекты, очистите плату от пыли и различного мусора (возможно, тем самым вы улучшите работу компьютера). Не забудьте отключить компьютер от электропитания.

Чистку проводить следует при помощи не жёсткой кисточки и специальных салфеток для компьютерных комплектующих. Можно также воспользоваться пылесосом, но только на минимальной мощности.

При осмотре обязательно обращайте внимание на наличие таковых дефектов:

• Увеличение в размерах транзисторов, конденсаторов, батарей. Если вы обнаружили, что они начали расширяться и/или верхняя часть стала более выпуклой, то немедленно несите плату в ремонт, т.к. есть риск, что она скоро полностью выйдет из строя;

Царапин, сколов. Особенно опасно, если они пересекают специальные схемы на плате. Тогда её придётся заменить;

Прогибов. Присмотритесь внимательно к системной плате, не прогибается ли она. Причиной такой деформации может быть слишком большое количество подключённых компонентов, которые крепятся непосредственно к плате, например, кулер.

При условии, что данных дефектов не было обнаружено, можно приступить к более продвинутому тестированию.

Способ 2: проверка работоспособности через оперативную память

Если убрать из компьютера оперативную память и попытаться включить его, то операционная система не запустится. При этом, если материнская карта работает исправно, должен появиться специальный звуковой сигнал, а в некоторых случаях на монитор выводится специальное сообщение об ошибке.

Чтобы провести данное тестирование, следуйте пошаговой инструкции, которая выглядит так:

1. На время отключите ПК от питания и снимите крышку с системного блока. Установите системник в горизонтальное положение. Так вам будет проще работать с его «внутренностями». Если внутри скопилась пыль, то проведите очистку.
2. Отключите все компоненты от материнской карты, оставив на своих местах только центральный процессор, звуковую карту, кулер и жёсткий диск.
3. Подключите компьютер к сети и попробуйте его включить. Если видеокарта издаёт какой-либо звуковой сигнал и выводит изображение на монитор (если тот подключён), то скорее всего материнская карта полностью в работоспособном состоянии.

Если в центральном процессоре нет встроенного видеоядра, то ничего на монитор не будет выводиться, но системная плата должна издать хотя бы специальный звуковой сигнал.

Способ 3: тестирование через графический адаптер

Его можно использовать как своеобразное «продолжение» предыдущего способа. Он будет эффективен только в том случае, если у центрального процессора нет встроенного графического адаптера.

Выполняется данный способ практически полностью аналогично предыдущему, только вместо планок ОЗУ вытаскиваются все видеоадаптеры, а позже компьютер включается. Если системная плата издаёт специальный сигнал касательно отсутствия видеоадаптера, то в 99% случаев материнка полностью в рабочем состоянии.

Такими способами можно проверить, насколько качественно работает системная плата. Если же на ней обнаружились какие-либо внешние дефекты и/или она не издаёт никаких сигналов, когда нет оперативной памяти, то рекомендуется задуматься о ремонте или замене данного компонента.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Альтернативные варианты, как можно включить ноутбук

Спец. кнопки для входа в BIOS/UEFI

Внимательно осмотрите свой ноутбук. На некоторых устройствах (например, на ряде моделей ноутбуков Lenovo) встречаются специальные кнопки для входа в BIOS. По сути, это дополнительная (аварийная) кнопка включения устройства, и если основная кнопка у вас не работает — то попробуйте использовать ее.

Где ее искать, как она выглядит: чаще всего она располагается либо рядом со входом для питания, либо рядом с кнопкой включения устройства. Как правило, чтобы нажать на нее, нужно воспользоваться карандашом (ручкой).

Lenovo B70 — кнопка для входа в BIOS рядом с входом для питания. Нажимать удобнее всего карандашом или ручкой

Lenovo G700 — кнопка входа в настройки устройства (в том числе BIOS)

После включения ноутбука с помощью такой «аварийной» кнопки: просто выберите вариант «Normal Startup» и продолжите работу в обычном режиме. Либо, если варианта нормальной загрузки нет, нужно войти в BIOS и выйти оттуда без сохранения — устройство должно перезагрузиться.

Button Menu // Lenovo

Кстати, если у вас наблюдаются проблемы с включением устройства, то, как вариант, можно не выключать его, а переводить в спящий режим. Просто из спящего режима ноутбук можно вывести с помощью любой кнопки клавиатуры или мышки. Чтобы настроить автоматический перевод ноутбука в спящий режим, зайдите в панель управления Windows в раздел «Электропитания» (см. скрин ниже).

Настройки электропитания

Разборка ноутбука и замыкание контактов кнопки

Вообще, кнопка Power (Включение) предназначена для замыкания контактов, подающих импульс для включения ПК/ноутбука. Условно говоря, если сама кнопка не работает, то эти контакты можно замкнуть любым токопроводящим предметом, например, обычной отверткой.

Кстати, наверное, многие помнят, как в популярных боевиках, чтобы завести машину, ломают замок и вместо ключа используют несколько проводков, замыкая их между собой. Здесь все то же самое  .

То бишь, на материнской плате должны быть разъемы PWRSW: если отключить от них кнопку и замкнуть контакты PWR и Ground на 0,5÷1 сек. — устройство включится!

Типовая схема (мат. плата)

Однако, здесь могут быть свои сложности… Конструкций ноутбуков великое множество, и далеко не всегда так просто добраться до кнопки включения. В этой статье (разумеется) я не могу привести пошаговую инструкцию по разборке ноутбука (используйте для этого спецификацию к устройству, и обзоры разборки на специализированных ресурсах).

В своем примере ниже, привел пару фото ноутбука с очень простой разборкой:

• чтобы добраться до кнопки питания достаточно поддеть защитную крышку, располагающейся рядом с клавиатурой;
• далее под кнопкой питания располагается небольшая плата со шлейфом, который идет к мат. плате. Здесь есть два пути: можно отверткой замкнуть контакты на самой этой небольшой плате, а можно отключить шлейф от мат. платы и замкнуть контакты непосредственно на ней.

Вместо кнопки замыкаем контакты отверткой

Можно замкнуть контакты на материнской плате

Как вариант, можно вместо кнопки вывести шлейф из корпуса ноутбука. И для включения устройства, вы будете замыкать контакты между собой. В общем-то, здесь есть варианты…

PS

Кстати, хочу отметить, что если ваш ноутбук никак не реагирует на кнопку включения — возможно, что с самой кнопкой все в порядке и причина кроется в другом:

1. севшая аккумуляторная батарея;
2. неисправный блок питания (в т.ч. повреждение кабеля питания);
3. тех. неисправность мат. платы, процессора и пр.

Рекомендую ознакомиться с одной из прошлых моих статей о том, почему может не включаться ноутбук (в ней указаны основные причины, и как их можно решить).

Дополнения по теме приветствуются…

Удачи!

RSS
(как читать Rss)

Где изображение?

Некоторые пользователи столкнулись с тем, что материнская плата стартует, но нет изображения на мониторе. Конечно, первая и главная причина – это поломка дисплея. Но такое происходит довольно редко, намного чаще пользователи просто забывают подключить монитор к розетке. Также нужно исключить повреждения кабеля и активацию кнопки включения на мониторе.

Следующая причина этой ошибки — БИОС. Он иногда сбрасывает настройки и в целом может повлиять на работу материнки. Обычно все решается, если попасть в настройки БИОС. Но монитор молчит, поэтому открываем корпус ПК и ищем батарейку. Она отвечает за энергонезависимость памяти и хранит настройки БИОС. Вытаскиваем её, пару секунд ждем и вставляем обратно.

Как уже говорилось ранее, могут быть проблемы и с остальными компонентами. Помните, что даже пыль может оказаться вашим злейшим врагом, поэтому если что-то произошло с ПК, сразу открывайте корпус и просматривайте каждый элемент. Могут неполадки быть и видимыми, например, можно достать материнскую плату и осмотреть её на предмет появления темных пятен, обгорелых элементов или резкого запаха.

Диагностика проблем с платой

Если визуальный осмотр не показал никаких неисправностей с конденсаторами, а также незаметно никаких следов сгорания радиодеталей, необходимо провести углубленную диагностику.

Как минимум, для этого понадобится мультиметр, который является неотъемлемым атрибутом любого сервисного центра по ремонту ПК и не только

Обращаем внимание, что данным прибором необходимо уметь пользоваться

Без необходимых навыков и знаний об электронике, любые попытки самостоятельного определения неисправности бесполезны.

Мультиметр необходим для измерения целого ряда показателей на большинстве элементов материнской платы. В частности, он будет полезен при таких операциях, как:

• Замер вольтажа;
• Замер сопротивления;
• Замер силы тока;
• Определение емкости элемента питания материнской платы;
• Тестирование электронных компонентов материнки, в особенности пресловутых конденсаторов и т.д.

Например, такое часто встречается с батарейкой BIOS.

Без нее компьютер не запустится, что становится поводом для паники у многих владельцев ПК, хотя проблема решается просто.

Опять же, здесь может помочь мультитестер, который позволит измерить емкость элемента питания

Об этом очень важно помнить, ведь не все неисправности материнки бывают страшными

Итак, любой поиск неисправностей материнских плат всегда начинается с одного и того же, а именно с проверки наличия дежурного напряжения. Это проверяется элементарно: нужно лишь подсоединить все разъемы от блока питания и подключить его к сети. На материнской плате находится специальный индикатор, который показывает наличие вольтажа. Если он горит – можно продолжать поиск неисправности, если нет – это очень серьезная проблема. Такие неисправности должны искать только специалисты и только в условиях сервисного центра.

Причины

Основных причин в данном случае немного:

• сбой в настройках системы BIOS;
• проблемы с периферийными устройствами;
• повреждение главного загрузчика (Master Boot Record или MBR);
• неисправность МП.

В первом случае причина может состоять в неправильной конфигурации низкоуровневых параметров ПК: неправильного разгона, ошибочно указанного типа накопителя информации, неправильного места загрузки и т.д.

Современные МП могут иметь большое количество настроек, которые в некоторых случаях могут быть неправильно прописаны. И причина здесь не только в особо «одарённых» пользователях, меняющих настройки, не понимая их смысла. Иногда запись неправильной информации может происходить вследствие аппаратных сбоев и пользователь здесь совершенно не при чём.

Вторая причина является одной из самых распространённых. Обычно, подобное происходит при подключении нескольких устройств, несовместимых друг с другом, однако, не тестирующийся на этапе POST. При этом, подобные устройства могут занимать одинаковые адреса в памяти или использовать другие одинаковые ресурсы (например, вектора прерываний). Естественно, подобное может приводить к «зависаниям компьютера».

Третья причина заключается в том, что на основном, т.н. «активном» устройстве внешней памяти, отсутствует, либо повреждён самый первый блок информации, с которого начинается загрузка операционной системы.

Последняя причина самая неприятная, поскольку она, во-первых, трудно диагностируема без специальных средств, а, во-вторых, фактически это означает полную неработоспособность ПК, требующую замены одного из его основных компонентов – МП.
