Материнская плата foxconn n15235: характеристики

Подключение периферии

Для подключения периферийных устройств к материнской плате на ней предусмотрено несколько разъёмов и портов:

• 2 PS/2, с помощью которых можно подключить клавиатуру и мышь;
• 4 USB 2.0, обеспечивающие скорость чтения и записи на флешки до 480 Мбит/с или подключение различных устройств – от манипуляторов до смартфонов;
• стандартный порт RJ-45, позволяющий подключаться к сети;
• разъёмы COM и LPT, к которым можно подключить устаревшие устройства – например, мышь или принтер;
• три порта, к которым подключаются динамики и микрофон.

По этому списку можно понять, что возможности для подключения периферии у Foxconn N15235 практически не уступают современным платам.

Более того, к её разъёмам и портам можно подключать даже такие устаревшие устройства, работу с которыми не поддерживает новое оборудование.

 Не хватает разве что порта USB 3.0 с высокой скоростью передачи данных, тогда как разъём HDMI компьютер с такой платой может получить после установки видеокарты.

Коммуникационный набор

В плане коммуникационного набора практически ни в чем не уступает современным аналогам плата Foxconn N15235. Характеристики у нее просто отменные и позволяют без особых проблем подключать любые современные периферийные устройства или же внутренние контроллеры расширения. Список слотов расширения в этом случае включает:

• PCI Ех rev. 16Х — 1 шт., в который устанавливается дискретная видеокарта. Интегрированного адаптера в данном случае не предусмотрено, и без дискретного графического акселератора в этом случае не обойтись. С учетом того, что такой слот всего лишь один, запас производительности видеоподсистемы должен быть солидный.
• PCI Express rev. 16Х — 1 шт. Этот слот расширения предназначен для установки современных моделей встроенных контроллеров расширения. Это может быть и ТВ-Тюнер, и сетевой адаптер, и даже дополнительная плата с портами.
• Слоты PCI — 3шт. В этом случае используются уже устаревшие модификации контроллеров.

Перечень встроенных в плату портов состоит из:

• 2 Х PS/2 для реализации подключения к клавиатуре и манипулятору.
• 4 Х USB rev. 2.0 для осуществления коммутации с различными периферийными устройствами.
• Один сетевой порт RJ-45 для подключения к локальной сети.
• По одному LPT и СОМ гнезду. С их помощью к ПК можно подключить устаревшие версии периферийных устройств.
• Аудиопорты — 3шт для подключения динамиков и микрофона.

В этом списке не хватает лишь MIDI-порта. Но он используется крайне редко на сегодняшний день, и такое решение производителя вполне оправдано.

Сокет. Какие процессоры можно в него установить?

Внушительный список центральных процессорных устройств для сокета LGA 775 поддерживает материнская плата Foxconn N15235. Описание этого продукта указывает на наличие в данном перечне всех чипов, ориентированных на установку в этот процессорный разъем. Наиболее производительными решениями данной платформы являются четырехъядерные «Кор 2 Квад». Ступенькой ниже с позиции быстродействия расположились «Кор 2 Дуо», у которых количество вычислительных блоков уменьшено до двух. Еще меньший уровень производительности был у ЦПУ линейки «Пентиум Дуал Кор». Количество ядер у них было точно такое же, но вот частоты были снижены и кеш-память урезана. Наиболее доступными чипами с двумя вычислительными модулями для LGA 775 были «Целерон Дуал Кор». У них кеш был еще меньше, чем у более старших моделей ЦПУ. Да и частота была еще больше уменьшена. Сегмент же одноядерных процессоров занимали «Пентиум 4» и «Целерон». Любая из приведенных ранее моделей чипом от «Интел» могла быть установлена в такую системную плату. Но все-таки, с учетом ее позиционирования и уровня функциональности, предпочтительнее ее было использовать в сочетании с 2 и 4- ядерными моделями ЦПУ данной платформы.

Расположение элементов системной платы

Материнская плата Foxconn данной модели изготавливается в формфакторе «микроАТИкс». Ее размеры 9,6 дюйма на 8,0 дюйма. Практически в середине верхней части продукта находиться процессорный разъем LGA 775. Слева от него находится система электроснабжения ЦПУ, которая состоит из нескольких твердотельных конденсаторов и полупроводниковых стабилизаторов. Еще дальше, на самом краю платы, расположились интерфейсные проводные порты. Справа же от сокета сгруппированы 2 слота для установки ОЗУ, за которыми выведены разъемы питания и подключения IDE-накопителей. Непосредственно под процессорным разъемом для установки ЦПУ находиться северный мост чипсета. Чуть ниже под ним выведены слоты расширения. Справа от них расположились южный мост, батарейка «БИОСа» и порты подключения SATA-накопителей. Здесь же, на самом краю, находится разъем коммутации лицевой панели корпуса персонального компьютера.

Сокет. Какие процессоры можно в него установить?

Внушительный список центральных процессорных устройств для поддерживает материнская плата Foxconn N15235. Описание этого продукта указывает на наличие в данном перечне всех чипов, ориентированных на установку в этот процессорный разъем. Наиболее производительными решениями данной платформы являются четырехъядерные «Кор 2 Квад». Ступенькой ниже с позиции быстродействия расположились «Кор 2 Дуо», у которых количество вычислительных блоков уменьшено до двух. Еще меньший уровень производительности был у ЦПУ линейки «Пентиум Дуал Кор». Количество ядер у них было точно такое же, но вот частоты были снижены и кеш-память урезана. Наиболее доступными чипами с двумя вычислительными модулями для LGA 775 были «Целерон Дуал Кор». У них кеш был еще меньше, чем у более старших моделей ЦПУ. Да и частота была еще больше уменьшена. Сегмент же одноядерных процессоров занимали «Пентиум 4» и «Целерон». Любая из приведенных ранее моделей чипом от «Интел» могла быть установлена в такую системную плату. Но все-таки, с учетом ее позиционирования и уровня функциональности, предпочтительнее ее было использовать в сочетании с 2 и 4- ядерными моделями ЦПУ данной платформы.

Технические параметры

Параметры системной платы делают её универсальной.

В зависимости от установленных на устройстве деталей, с его помощью можно собирать бюджетные компьютеры для офисов или геймерские модели среднего уровня.

Платы Foxconn N15235 покупают на вторичном рынке для самостоятельной сборки ПК или уже в комплекте с системным блоком.

 Одним из главных факторов, обеспечивающих универсальность модели, является её комплектация чипсетом G31 марки Intel.

Это же техническое решение обеспечило доступную стоимость платы даже в самом начале выпуска.

Сейчас её можно купить за почти символическую цену.

Поддержка памяти

Немного устаревшая компоновка разъёмов и портов платы включает только два слота для планок памяти.

Ещё одна причина такого ограничения возможностей расширения заключается в форм-факторе microATX, предусматривающем экономию места.

В каждый из слотов можно установить размером до 2 Гб.

Тип памяти – DDR2, поддерживаемые частоты – от 400 до 800 МГц.

Таким образом, максимальное значение ОЗУ составляет 4 Гб
– слишком мало для геймерского ПК 2010-х годов, но более чем достаточно для игр прошлого десятилетия и рабочих приложений. на 2 Гб и процессором с 2 или 4 ядрами «материнка» позволяла запускать на средних настройках такие игры как «CS:GO»
, «Need for Speed: Hot Pursuit»
или «Gothic 3»
.

Справляется плата и с запуском более современной версии знаменитой серии «TES V: Skyrim»
(2011).

Более того, с той же 2-гигабайтной видеопамятью компьютер с запустит даже третью часть игры «Crysis»
, считающейся одной из самых требовательных к ресурсам в начале 2010-х годов.

Хотя настройки будут далеки от максимальных, а процессор желательно выбирать четырёхъядерный – чип с одним ядром с поставленной задачей не справится.

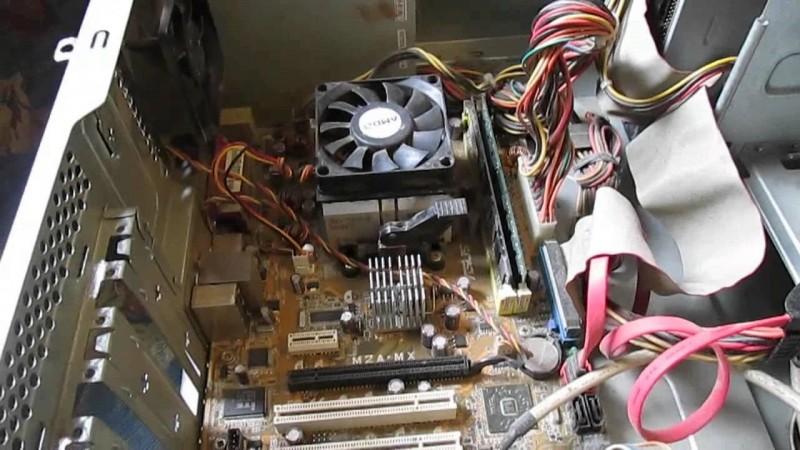

Рис. 6. Системный блок с N15235.

Можно собрать на базе такой платы и недорогой компьютер для выполнения ряда несложных задач.

Например, для работы с , и даже непрофессиональной обработки фотографий и видео.

Так, для веб-сёрфинга и просмотра фильмов в качестве 480р–720р вполне хватит ПК с 1–2 Гб ОЗУ и не слишком мощной видеокартой, для воспроизведения видео в FullHD можно установить процессор с 2–4 ядрами и 4 Гб памяти.

Следует знать:
Рассчитывая смотреть видео или запускать игры в максимально возможном качестве, желательно учесть, что формат 1920х1080 поддерживается далеко не всеми мониторами – только устройствами с диагональю не меньше 22».

Данный обзор будет посвящен целиком и полностью такому компьютерному компоненту, как материнская плата Foxconn модели N15235. Именно на примере данного комплектующего будут приведены сильные и слабые стороны продукции данного производителя. Это позволит дать рекомендации относительно покупки его изделий.

Подключение периферии

Для подключения периферийных устройств к материнской плате на ней предусмотрено несколько разъёмов и портов:

• 2 PS/2
  , с помощью которых можно подключить ;
• 4 USB 2.0
  , обеспечивающие скорость чтения и записи на флешки до 480 Мбит/с или подключение различных устройств – от манипуляторов до смартфонов;
• стандартный порт RJ-45
  , позволяющий подключаться к сети;
• разъёмы COM и LPT
  , к которым можно подключить устаревшие устройства – например, мышь или принтер;
• три порта
  , к которым подключаются динамики и микрофон.

По этому списку можно понять, что возможности для подключения периферии у Foxconn N15235 практически не уступают современным платам.

Более того, к её разъёмам и портам можно подключать даже такие устаревшие устройства, работу с которыми не поддерживает новое оборудование.

Не хватает разве что порта USB 3.0 с высокой скоростью передачи данных, тогда как компьютер с такой платой может получить после установки видеокарты.

Чипсет. Список процессоров

Набор системной логики G31 от компании “Интел” лежит в основе Foxconn N15235. Характеристики этого набора указывают на то, что он выполнен по 2-микросхемной компоновке. Северный мост — это сам G31. Он отвечает за взаимодействие с ОЗУ, периферийными устройствами и процессором. Южный мост — это ICH7, разработанный “Интел”. В зону его ответственности входят слоты расширения, различные накопители и система индикации и управления на лицевой панели. Данная материнская плата оснащена процессорным разъемом LGA775. В ее сокет могут быть установлены такие модели ЦПУ:

• Бюджетные Celeron для создания офисных систем.
• Улучшенные Pentium 4 и Penrium D. Такие чипы отлично подходили для игровых ПК начального уровня.
• Продвинутые Core 2Duo, которые позволяли уже реализовывать ПК среднего класса.
• Премиальные Core 2Quad. В последнем случае быстродействие персонального компьютера позволяло решать все задачи и такие вычислительные системы все еще продолжают быть актуальными по сей день.

Производитель модели

Тайваньская компания Foxconn относится к самым известным производителям материнских плат.

Хотя в ассортименте её продукции можно найти не только эти устройства, но и видеокарты, планки оперативной памяти и даже смартфоны.

 Большая часть электроники производится в Китае, хотя заводы компании располагаются и на территории Европы, и в США.

Производитель занимается выпуском гаджетов и комплектующих для Apple, Gigabyte, Asus и MSI.

А в 2000-х годах в списке продукции Foxconn были даже игровые консоли PlayStation 2.

Наличие серьёзного опыта в области производства и сборки электронных устройств позволяет компании выпускать и собственные модели – в том числе, и платы Foxconn N15235 с популярным раньше сокетом LGA 775.

Рис. 2. Логотип компании Foxconn.

Расположение элементов системной платы

Материнская плата Foxconnданной модели изготавливается в формфакторе «микроАТИкс». Ее размеры 9,6 дюйма на 8,0 дюйма. Практически в середине верхней части продукта находиться процессорный разъем LGA 775. Слева от него находится ЦПУ, которая состоит из нескольких твердотельных конденсаторов и полупроводниковых стабилизаторов. Еще дальше, на самом краю платы, расположились интерфейсные проводные порты. Справа же от сокета сгруппированы 2 слота для установки ОЗУ, за которыми выведены разъемы питания и подключения IDE-накопителей. Непосредственно под процессорным разъемом для установки ЦПУ находиться чипсета. Чуть ниже под ним выведены слоты расширения. Справа от них расположились южный мост, батарейка «БИОСа» и порты подключения SATA-накопителей. Здесь же, на самом краю, находится разъем коммутации лицевой панели корпуса персонального компьютера.

Короткая справка о компании Foxconn

Сборка различных электронных устройств под заказ — это основная специализация компании Foxconn. Материнские платы, графические адаптеры, смартфоны, мобильные телефоны — это далеко не полный перечень оборудования, которое изготавливаются на производственных мощностях этой компании. Причем в списке клиентов Foxconn есть и Apple, и «Асус», и «Гигабайт», и MSI. Имея такие богатые возможности по сборке и тестированию производимого оборудования, данная компания решила расширить сферы ведения своего бизнеса. Так появилась серия материнских плат под брендом Foxconn. Одной из них и является N15235.

Для создания каких ПК подходит данная материнская плата?

На момент своего выхода материнская плата Foxconn модели N15235 была ориентирована на установку наиболее производительных процессоров. Также существовала возможность дополнения такой компьютерной системы высокопроизводительным графическим адаптером. Все это в сумме позволяло создавать на базе данного решения наиболее производительные персональные компьютеры. Это могла быть и рабочая станция, и графическая станция, и игровой компьютер, способный запускать любые существующие на тот момент наиболее требовательные игрушки. Эта же материнская плата могла с успехом выступать в качестве связующего звена в ПК среднего и начального уровня. Только вот в этом случае было не совсем оправдано использование такого дорогого и функционального компьютерного компонента. Основное его предназначение — это создание высокопроизводительных компьютерных систем.

Сборка ПК

В конце прошлого десятилетия плата N15235 позволяла собирать компьютеры с неплохими процессорами и достаточно мощными графическими адаптерами.

Укомплектованная видеокартой Nvidia на 2 Гб и процессором с 2 или 4 ядрами «материнка» позволяла запускать на средних настройках такие игры как «CS:GO», «Need for Speed: Hot Pursuit» или «Gothic 3».

Справляется плата и с запуском более современной версии знаменитой серии «TES V: Skyrim» (2011).

Более того, с той же 2-гигабайтной видеопамятью компьютер с запустит даже третью часть игры «Crysis», считающейся одной из самых требовательных к ресурсам в начале 2010-х годов.

 Хотя настройки будут далеки от максимальных, а процессор желательно выбирать четырёхъядерный – чип с одним ядром с поставленной задачей не справится.

Рис. 6. Системный блок с N15235.

Можно собрать на базе такой платы и недорогой компьютер для выполнения ряда несложных задач.

Например, для работы с текстовыми редакторами, электронными таблицами и даже непрофессиональной обработки фотографий и видео.

Так, для веб-сёрфинга и просмотра фильмов в качестве 480р–720р вполне хватит ПК с 1–2 Гб ОЗУ и не слишком мощной видеокартой, для воспроизведения видео в FullHD можно установить процессор с 2–4 ядрами и 4 Гб памяти.

 Следует знать: Рассчитывая смотреть видео или запускать игры в максимально возможном качестве, желательно учесть, что формат 1920х1080 поддерживается далеко не всеми мониторами – только устройствами с диагональю не меньше 22».

Обновление AMI BIOS

Перед тем как мы приступим к описанию процедуры, отметим важный момент – обновление БИОС требуется лишь в редких случаях. Они описаны ниже, в следующей статье.

Подробнее: Когда требуется обновить BIOS

Теперь переходим непосредственно к инструкции

Обратите внимание, что она рассчитана на владельцев настольных ПК, тогда как обладателям ноутбуков рекомендуем изучить отдельные руководства

Урок: Обновление BIOS на лэптопах ASUS, Acer, Lenovo, HP

Этап 1: Определение типа материнской платы и версии микропрограммы

Важный нюанс, который следует знать перед апгрейдом системного ПО – определяющую роль играет не тип БИОС, а производитель материнской платы. Поэтому первый этап и заключается в определении модели «материнки», а также версии уже установленной в неё микропрограммы. Самый простой вариант – задействовать программу для определения комплектующих компьютера. Одним из лучших решений является AIDA64.

1. Загрузите пробный дистрибутив программы и установите его на компьютер, затем запустите с ярлыка на «Рабочем столе».
2. В основной вкладке кликните по пункту «Системная плата».
   Повторите действие в следующем окне.

Обратите внимание на раздел «Свойства системной платы» – в строке «Системная плата» написано точное наименование модели.
Прокрутите введения вниз, до блока «Данные о системной плате» – здесь будут размещены ссылки, нужные для обновления BIOS. Они пригодятся нам на следующем этапе.

Этап 2: Загрузка обновлений

Самый важный этап – загрузка подходящих обновлений.

1. Откройте браузер и воспользуйтесь ссылками из AIDA64, полученными на предыдущем этапе, или же перейдите к сайту производителя вашей платы самостоятельно.

Найдите страницу поддержки устройства и поищите пункты, в названии которых фигурируют слова «BIOS» или «Firmware». Именно в этих разделах находятся обновления для микропрограммы платы.

Найдите свежую версию прошивки и загрузите на компьютер.

Этап 3: Установка обновлений

Непосредственно установить новый BIOS можно несколькими разными способами. Рассмотреть их все в пределах одной статьи невозможно, поэтому сосредоточимся на варианте с установкой через DOS-оболочку.

1. Перед началом процедуры стоит подготовить носитель. Возьмите подходящую флешку, объёма до 4 Гб, и отформатируйте её в файловой системе FAT32. Затем скопируйте на неё файлы прошивки, после чего извлеките носитель.

   Подробнее: Как отформатировать флешку

2. Зайдите в БИОС и выберите загрузку с флешки.

   Подробнее: Настраиваем BIOS для загрузки с флешки

3. Выключите компьютер, подключите к нему USB-накопитель, и снова включите. Появится интерфейс оболочки.

Для выбора корневого каталога введите следующие команды (не забывайте нажимать Enter после каждой):

Далее введите команду ls для отображения списка файлов. Найдите в нём файл прошивки и утилиту-прошивальщик (для каждого варианта AMI BIOS названия будут разными!).

Далее введите команду следующего вида:

Дождитесь окончания процедуры (она не должна занять много времени), после чего выключите компьютер, а затем отключите от него флешку. Загрузитесь в BIOS и проверьте его версию – если всё сделано правильно, будет установлен обновлённый вариант.

Заключение

Процедура обновления AMI BIOS имеет свои особенности, поскольку отличается для каждого из вендоровских вариантов.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Оперативная память

Всего лишь модули одного типа оперативной памяти поддерживала материнская плата Foxconn N15235. Характеристики указывали на поддержку «ДДР2». Причем можно было устанавливать лишь планки «ДДР2-667» и «ДДР2-800». Предпочтительней было использовать именно последнюю модификацию ОЗУ, которая позволяла на практике получить определенный прирост быстродействия. Максимальное количество оперативной памяти, которое можно было установить в такую компьютерную систему было равно 4 Гб. Это ограничение в первую очередь накладывалось со стороны ЦПУ, которые могли максимум адресовать такое количество ОЗУ. Сам же контроллер оперативной памяти являлся ключевым компонентом северного моста чипсета. Он был двухканальным. Соответственно, использование двух планок по 512 Мб вместо 1 модуля на 1 Гб позволяло получить еще больший прирост быстродействия, который мог достигать 15 процентов.
