Режимы работы и установка маршрутизатора

Что такое технология Band Steering и Smart Connect на роутере?

Режим работы «Band Steering», он же «Smart Connect», обязан своему рождению появлению двухдиапазонных роутеров, которые поддерживают как 2.4, так и 5 ГГц. Основные преимущества последнего, это более высокая скорость и меньшая загруженность каналов wifi. Поэтому тем устройствам, которые также умеют подключаться к обоим этим диапазонам, предпочтительнее выбирать именно 5 GHz.

Теперь представим ситуацию. Есть wifi роутер, который раздает сигнал с одним и тем же именем (SSID), но одновременно на разных частотах. Такая возможность сегодня уже часто встречается в современных маршрутизаторах. И это удобно, поскольку так элементарно проще настроить сеть. Нет смысла создавать две разных, если можно сделать одну, но в разных диапазонах.

Так вот, в этом случае ваш ноутбук или смартфон сам хаотично будет выбирать, к какому именно ему подключиться — 2.4G или 5G. Нагрузка на роутер при этом распределяется неравномерно. На одной частоте может сидеть 5 клиентов, а на другой — 1. Хотя все они поддерживают оба диапазона.

Настройка роутера в режиме моста на примере маршрутизаторов TP-Link: основное устройство

С основными терминами немного разобрались. Перейдем к основным настройкам. Предположим, что для создания подключения в режиме моста вы используете два одинаковых вайфай-роутера или похожие между собой устройства одного производителя. Для примера берем недорогие маршрутизаторы TP-Link.

Сначала выполняете вход в веб-интерфейс, прописав в адресной строке любого установленного у вас на компьютере браузера адрес 192.168.0.1 (у других моделей последние две цифры адреса могут изменяться на комбинацию 1.1). В качестве логина и пароля в обоих полях вводите admin.

Теперь самое главное. Предполагаем, что речь идет о беспроводном объединении.

На первом девайсе нужно сразу же установить отдельный канал, выбрав его из списка в диапазоне от 1 до 13, затем поставить галочку на пункте включения WDS и сохранить настройки.

Расширение Wi-Fi сети с помощью точек доступа Ubiquiti

С помощью технологии WDS можно усиливать Wi-Fi сигнал до нужной точки, увеличивать дальность Wi-Fi покрытия, расширять Wi-Fi покрытие сети, обходить преграды.

В нашем примере мы расширим Wi-Fi сеть с помощью точек доступа NanoStation M2 и NanoStation M2 Loco.

Если вы используете устройства Ubiquiti серии M, и ваши абоненты это оборудование другого производителя – не забудьте отключить на первой вкладке технологию AirMax.

Для отключения фирменной технологии Ubiquiti AirMax выполните следующее:

• перейдите на первую вкладку с логотипом Ubiquiti;
• в поле airMAX: уберите галочку с Enable;
• нажмите кнопку Change для изменения настроек;
• нажмите кнопку Apply вверху страницы для применения настроек.

Other Information

When you enable Bridge Mode, the Firebox automatically adds a Related Hosts entry for the default gateway configured on interface 0. If the default gateway IP address resides on a different interface, you must change the Related Hosts entry to the correct interface.

To learn more about Related Hosts, see Configure Related Hosts.

When in Bridge Mode with DNSWatch enforcement enabled, the Firebox is not able to resolve local DNS servers. If you enable DNSWatch, you must create DNS forwarding rules for local domains. See About DNS Forwarding for more information about setting up the forwarding rules.

When you enable bridge mode, any interfaces with a previously configured network bridge or VLAN are disabled. To use those interfaces, you must first change to either drop-in or mixed routing mode, and configure the interface as External, Optional, or Trusted, then return to bridge mode. Wireless features on a wireless Firebox operate correctly in bridge mode.

The LCD display of an XTM device in bridge mode shows the IP address of the bridged interfaces as 0.0.0.0. This is expected behavior.

To use a network bridge on a FireboxV or XTMv virtual machine on ESXi, you must enable promiscuous mode on the attached virtual switch (vSwitch) in VMware. You cannot use a network bridge on a FireboxV or an XTMv virtual machine on Hyper-V, because Hyper-V virtual switches do not support promiscuous mode.

Как подключить роутер wifi приемник в режиме клиента WISP на примере Netis?

В настройке маршрутизатора Нетис в режиме клиента тоже все очень просто — необходимо абсолютно идентично настроить все основные параметры Wi-Fi, как это сделано на основной точке доступа.

1. Сначала подключим роутер патчкордом к компьютеру, зайдем в админку и активируем режим клиента. Напомню, чтобы попасть в панель настроек, нужно, чтобы IP компьютера был из той же подсети, что и роутера (узнать его можно из инструкции или наклейки на корпусе)
2. После этого идем в админку роутера, который будет работать в режиме клиента, и активируем режим Мост, Беспроводной адаптер, Клиент или как он еще там у вас называется.
3. Далее назначаем роутеру-клиенту IP адрес из того диапазона, который задан в настройках точки доступа. Проще всего тут установить режим DHCP, чтобы не прописывать параметры вручную

   Если же хотите сами задать все настройки, то в качестве Шлюза и Первичного DNS указываем IP основного роутера, а в поле IP — адрес нашего из той же подсети, что и основной. То есть, если шлюз (айпишник основного маршрутизатора-точки доступа) имеет значение 192.168.1.1, то нашему роутеру в режиме клиента даем 192.168.1.2

4. Сохраняем настройки, ждем перезагрузки и подключаем его к нашему компьютеру кабелем. Для возврата в панель упралвения вводим теперь уже в адресную строку браузера новый IP роутера.
5. Теперь переходим в раздел «Беспроводной режим» и выставляем все точно так же, как на основном маршрутизаторе, от которого мы будем принимать сигнал: Режим беспроводной сети, Ширина канала, Имя сети (SSID), Настройки безопасности (тип шифрования, пароль для wifi) — все делаем одинаково с основной точкой WiFi.

Вот и все — теперь роутер в качестве клиента принимает по технологии WISP беспроводной связи интернет от основного источника и передает его по кабелю на компьютер.

Creating a bridge

There are a number of ways to create a bridge.

With iproute2

This section describes the management of a network bridge using the ip tool from the package, which is required by the meta package.

Create a new bridge and change its state to up:

# ip link add name bridge_name type bridge
# ip link set bridge_name up

To add an interface (e.g. eth0) into the bridge, its state must be up:

# ip link set eth0 up

Adding the interface into the bridge is done by setting its master to :

# ip link set eth0 master bridge_name

To show the existing bridges and associated interfaces, use the bridge utility (also part of ). See for details.

# bridge link

This is how to remove an interface from a bridge:

# ip link set eth0 nomaster

The interface will still be up, so you may also want to bring it down:

# ip link set eth0 down

To delete a bridge issue the following command:

# ip link delete bridge_name type bridge

This will automatically remove all interfaces from the bridge. The slave interfaces will still be up, though, so you may also want to bring them down after.

With bridge-utils

This section describes the management of a network bridge using the legacy brctl tool from the package, which is available in the official repositories. See for full listing of options.

Note: The use of brctl is deprecated and is considered obsolete. See the Notes section in for details.

Create a new bridge:

# brctl addbr bridge_name

Add a device to a bridge, for example :

Note: Adding an interface to a bridge will cause the interface to lose its existing IP address. If you are connected remotely via the interface you intend to add to the bridge, you will lose your connection. This problem can be worked around by scripting the bridge to be created at system startup.

# brctl addif bridge_name eth0

Show current bridges and what interfaces they are connected to:

$ brctl show

Set the bridge device up:

# ip link set dev bridge_name up

Delete a bridge, you need to first set it to down:

# ip link set dev bridge_name down
# brctl delbr bridge_name

With NetworkManager

GNOME’s Network settings can create bridges, but currently will not auto-connect to them or slave/attached interfaces. Open Network Settings, add a new interface of type Bridge, add a new bridged connection, and select the MAC address of the device to attach to the bridge.

KDE’s can create bridges. In order to view, create and modify bridge interfaces open the Connections window either by right clicking the Networks applet in the system tray and selecting Configure Network Connections… or from System Settings > Connections. Click the Configuration button in the lower left corner of the module and enable «Show virtual connections». A session restart will be necessary to use the enabled functionality.

can create bridges in the same manner as GNOME’s Network settings.

from can create bridges. Creating a bridge with STP disabled (to avoid the bridge being advertised on the network):

$ nmcli connection add type bridge ifname br0 stp no

Making interface a slave to the bridge:

$ nmcli connection add type bridge-slave ifname enp30s0 master br0

Setting the existing connection as down:

$ nmcli connection down Connection

Setting the new bridge as up:

$ nmcli connection up bridge-br0

If NetworkManager’s default interface for the device you added to the bridge connects automatically, you may want to disable that by clicking the gear next to it in Network Settings, and unchecking «Connect automatically» under «Identity.»

Как подключить роутер к интернету через DHCP?

Первая настройка, которую мы разберем, это настройка DHCP сервера. Если раньше компьютер был один и он один получал IP адрес от провайдера, то к роутеру мы сможем подцепить много компьютеров и гаджетов. А это значит, что именно маршрутизатор вместо компа будет «общаться» с оборудованием провайдера. А уже в рамках нашей домашней сети между этими устройствами он будет сам присваивать внутренний IP адрес каждому компьютеру, ноутбуку, телефону, ТВ и всему остальному.

Порядок действий:

После подключения к электропитанию прежде всего нужно настроить роутер на связь с компьютером. Для этого вставьте кабель Интернета в слот WAN на устройстве. А другой кабель, с двумя штекерами, который скорее всего прилагался к устройству, подсоединяем одним концом к сетевой карте компьютера. Туда, где раньше был интернетовский кабель. Другим — в любой из слотов LAN1, LAN2, LAN3 или LAN4 роутера. Далее берем установочный диск, прилагающийся к роутеру. И запускаем установку драйверов и программного обеспечения. После этого, нам надо настроить комп на работу с маршрутизатором. Сейчас у нас сетевая карта настроена на выход непосредственно в интернет через провайдера

А значит, возможно, в панели управления прописаны какие-то данные, которые нам важно сохранить и использовать после этого при работе с роутером. Для этого заходим в настройки протокола TCP/IP v.4 как показано на схеме:Для Windows XP: «Пуск > Панель Управления > Переключиться к классическому виду > Сетевые подключения»

В Windows 7: «Пуск > Панель Управления > Сеть и Интернет > Центр управления сетями и общим доступом > Управление сетевыми подключениями > Изменения параметров адаптера». Далее из общего списка типов находим и кликаем дважды по ярлыку «Подключение по локальной сети > Свойства > Протокол Интернета версии TCP/IP v.4»

На скриншоте я захожу в настройки «Беспроводного соединения», но у вас его еще нет, и поскольку мы соединили комп с роутером кабелем, то вам нужно выбрать пункт «Подключение по локальной сети»: Если у вас здесь что-то указано, то запишите эти данные на бумажке. Особенно это актуально для тех, кто потерял свой договор на предоставления услуг и не знает данных для коннекта к всемирной паутине. При определенном типе соединения, о которых будет рассказано ниже, это может пригодиться. После этого здесь же, в параметрах подключения к сети на компьютере, надо проставить IP, шлюз и DNS на автоматические. Эти параметры мы будем уже вводить в самом беспроводном маршрутизаторе.
После этого заходим по адресу «http://192.168.1.1». Обычно конфигурации с роутером происходят именно здесь, если их не пришлось делать на стадии установки программного обеспечения. Но вы посмотрите в инструкции к устройству, по какому пути зайти в панель управления маршрутизатора. Так как предустановленные по умолчанию IP на разных моделях могут отличаться. Также еще одно популярное место размещения кратких инструкций — наклейка на днище устройства. Посмотрите и там. Если же в инструкции указаний нет, или она утеряна, то пройдите в Панель управления, как я уже описал выше. Только после клика правой кнопкой по «Подключению по локальной сети» в появившемся окне нажимаем кнопку «Сведения». В открывшемся окне ищем IPv4 Основной шлюз — это и есть IP-адрес роутера.
Теперь, наконец, заходим по указанному там адресу через браузер (http://IP АДРЕС ВАШЕГО РОУТЕРА). И находим в меню пункт DHCP Server (в Тренднете он объединен с WAN) и устанавливаем диапазон значений для возможных IP адресов устройств внутри вашей локальной сети. У меня он был таким: Start IP — 192.168.10.101, End IP 192.168.10.200. Ну и конечно, напротив пункта DHCP Server должен стоять параметр Enabled. Domain Name или Host Name — то имя будущей домашней wifi сети. Сразу оговорюсь, что нижеприведенные скриншоты сделаны с моих устройств, которые уже работают или работали несколько лет. Их интерфейс на инглише, поэтому разобраться что к чему отечественному новичку без помощи было бы сразу непросто — надеюсь именно эти картинки вам помогут. Большинство же современных прошивок и софта идут уже в русифицированном виде, поэтому разобраться будет еще проще.Вот так это выглядело в Тренднет (выделено красным): А вот так в ASUS:

Какие бывают режимы роутера?

Прежде всего нужно разобраться с понятиями. Всего у роутера существует четыре основных режима:

• Точка доступа
• Репитер или Усилитель
• Клиент, Мост или Адаптер
• Модем

Точка доступа (Access Point)

В режиме точки доступа, или как его называют иностранцы «Access Point», роутер работает как устройство, которое превращает кабельный сигнал в беспроводной. Основное отличие маршрутизатора в режиме точки доступа от другого сетевого прибора, который собственно называется «точка доступа», в том, что он не только раздает WiFi, то есть превращает в радиосигнал проводной интернет, но и имеет функционал для раздачи IP адресов и перенаправления портов, в чем и заключается основная функция именно роутера.

Режим модема (ADSL Modem)

В чистом видео модем — это аппарат, который предназначен для работы с провайдерами, предоставляющими доступ во всемирную паутину через телефонный кабель по технологии ADSL. И больше ни для чего другого — сам модем в режиме роутера работать либо просто не может. А вот роутер в режиме модема с поддержкой ADSL способен не только получать интернет по телефонному шнуру, но и ретранслировать его беспроводным способом и назначать IP другим клиентам.

Репитер (Repeater)

Вообще «репитер» — это беспроводной удлинитель или повторитель сигнала, продлевающий его от точки раздачи wifi на некоторое расстояние для присоединения к интернету компьютеров, находящихся в зоне неуверенного приема. Если наш любимый с вами wifi роутер имеет режим репитера, значит умеет делать то же самое — удлинять беспроводной сигнал, тем самым расширяя зону приема. Кроме того, режим повторителя полезен, если необходимо обойти какое-либо препятствие при создании беспроводного моста, когда между двумя точками доступа нет прямой видимости. Тогда помещаем роутер в режиме ретранслятора в прямой видимости от обеих точек и передаем сигнал через него.

Клиент, или Мост (Client, WISP, WDS, Bridge)

У роутера в режиме моста много названий, но суть сводится к одному — он принимает беспроводной сигнал и передает его по кабелю на присоединенное к нему устройство. Режим моста удобно использовать, когда необходимо подключить к wifi «клиента», то есть какой-то девайс, у которого нет встроенного беспроводного модуля, например, телевизор или принтер.

Блог о модемах, роутерах и gpon ont терминалах.

В одной из своих статей я уже рассказывал как настроить модем в режим роутера, если он настроен в режиме бриджа. А как быть, если необходимо сделать обратное — перенастроить ADSL-модем или оптический модем в режим моста (бридж). Зачем это может быть нужно? Иногда возникает такая необходимость, чтобы компьютер смотрел в Интернет как бы напрямую. Например, Вы хотите запустить сервер какой-нибудь игры и при этом у Вас нет желания заморачиваться с пробросом портов на роутере или с настройкой зоны DMZ. Либо Вас не устраивают возможности имеющегося устройства и Вы купили в дополнение мощный Ethernet-роутер и думаете как теперь его подключить к оптическому терминалу или ADSL-модему. В этом случае Вам может помочь настройка модема в режим моста (режим бридж).

Как подключить роутер к роутеру для расширения зоны покрытия Вашей беспроводной сети или как настроить беспроводной мост (WDS) между двумя Wi-Fi роутерами?

Как известно, для беспроводного подключения к интернету используется Wi-Fi роутер, который создает в своей зоне покрытия беспроводную локальную сеть, подключиться к которой может любое снабженное Wi-Fi адаптером устройство.
Однако возможна такая ситуация, когда для поддержания нужной производительности сети мощности стандартного роутера недостаточно, а создавать дополнительное кабельное подключение – не представляется возможным.
Вот о том, как настроить «вай фай» подключение между двумя маршрутизаторами мы и расскажем вам в данной статье.
В начале несколько слов посвятим краткой характеристике данной функции и принципиальным особенностям беспроводного соединения маршрутизаторов.

При таком подключении роутеров один из них является источником сигнала, а второй — повторителем (или репитером, от английского слова «repeat» — повтор).
При этом повторитель подключен к источнику как обычное устройство (смартфон, ноутбук, планшет и т.д.) однако, используя свой передатчик, он так же начинает раздавать (дублировать) подключение к интернету.


Такая связка маршрутизаторов применима в том случае, когда необходимо увеличить существующую зону покрытия Wi-Fi с сохранением одного ключа безопасности сети. Например, при организации точки доступа в многоэтажном доме или большом офисном помещении.

Здесь при движении подключенного к сети устройства от одного роутера к другому, переключения между сетями не происходит, и, соответственно, не возникает даже кратковременного разрыва связи.
Однако у Wi-Fi сети роутер-роутер имеются свои недостатки, в частности:
— снижение скорости передачи данных (т.к. связь между роутерами осуществляется по одному каналу);
— значительное снижение производительности сети в сравнении с обычным режимом работы;
— проблемы с совместимостью оборудования разных производителей;
— многие роутеры работают в данном режиме только с WEP шифрованием (более современные модели поддерживают также шифрование WPA).

Настройка Wi-Fi подключения роутер-роутер:

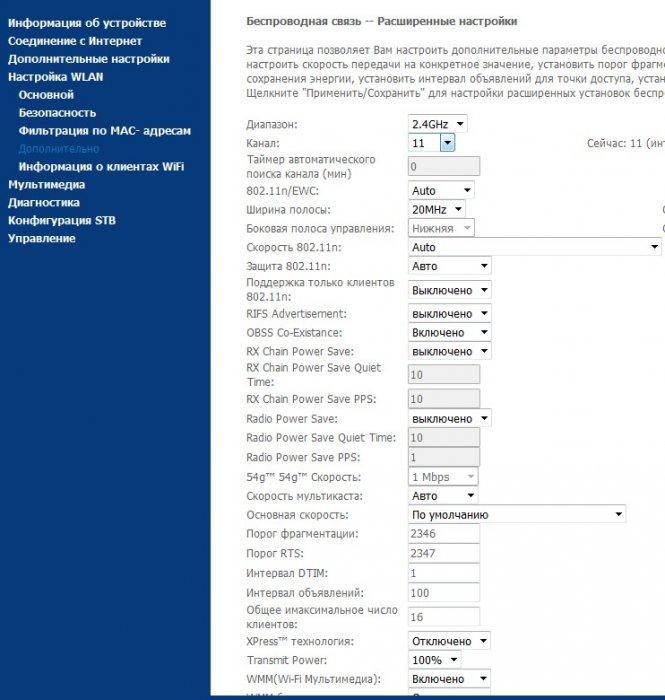

На основном роутере помимо стандартных настроек (DHCP, имя сети, пароля и выбора шифрования) также необходимо выбрать номер канала

(автоопределение номера канала использовать не рекомендуется, поскольку в таком случае нередко возникают потери канала связи между роутерами).
Обязательно перепишите себе SID (имя) сети, пароль, MAC-адрес и IP-адрес основного роутера.

На повторяющем роутере (репитере) при настройке соединения необходимо выполнить следующую последовательность действий:
— подключите роутер по LAN-каналу к компьютеру;
— зайдите в web-интерфейс маршрутизатора;
— смените IP-адрес репитера на подобный основному роутеру адрес (так, если на основном установлен адрес 192.168.0.1, то на репитере укажите IP 192.168.0.2);

— сохраните настройки IP и перезагрузите репитер;
— повторно зайдите на репитер с использованием нового IP-адреса;
— включите на маршрутизаторе режим WDS (также может называться Repeater — не путайте с режимом Bridge);

— сохраните настройки и вновь перезагрузите репитер;
— опять зайдите на роутер, в разделе Wireless произведите поиск сетей (если таковой имеется) и выберите сеть основного роутера.

Если «Поиск» отсутствует, или «Сеть не найдена» — введите данные (SID, пароль, тип шифрования и MAC-адрес основного роутера) вручную.
— сохраните установленные настройки;
— в настройке LAN отключите DHCP (так как адресацию будет раздавать основной роутер);
— сохраните указанные настройки и вновь перезагрузите репитер.

На этом настройка Wi-Fi соединения роутер-роутер закончена.
Вам остается только установить сетевое оборудование в нужных местах с учетом того, что репитер обязательно должен попадать в зону покрытия основного роутера.

Как перенастроить оптический модем (ONT-терминал) в режим моста.

В отличие от ADSL-модемов, оптические модемы (ONT-терминалы) как правило настраиваются удаленно технической поддержкой провайдера. Почему? Причина этого кроется в том, что необходимо помимо перенастройки клиентского оборудования, нужно еще перенастроить и порт со стороны провайдера. Поэтому алгоритм перенастройки тип подключения на ONT-терминале следующий: Вы звоните в техподдержку провайдера и сообщаете о том, что Вам необходимо перенастроить Ваш оптический модем в режим моста (бридж). В Ваше устройство удаленно загружаются необходимые настройки и переконфигурируется порт на станционном OLT-устройстве.
