Телефонная розетка подключение

Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

• двужильные кабели толщиной 0,3-0,5 мм,
• отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
• дрель,
• инструмент для удаления изоляции,
• тестер,
• инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Важно!
Работы по подключению розетки нужно проводить в резиновых или латексных перчатках. Напряжение в слаботочной сети достигает 60 В, понижающееся до 12 В, когда трубку снимают

Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током. При таком напряжении это неопасно, но неприятно.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

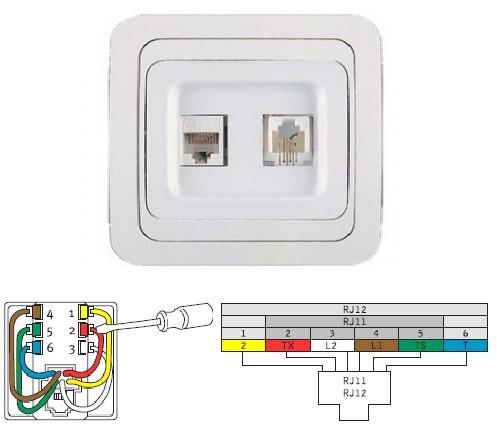

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Несколько слов касательно PoE

Power over Ethernet – это технология, позволяющая сетевым устройствам типа точек доступа работать без необходимости использования настенной розетки электропитания. В основном такое распространено в корпоративном сегменте пользователей.

Суть технологии в том, что электрический потенциал передается через оба коричневых провода (-) и через оба синих провода (+). Если Вы отсоедините какую-либо из этих пар, то PoE попросту перестанет работать (для устройств PoE это никакой угрозы не представляет, поскольку провода попросту отсоединятся).

Решением выхода из ситуации, когда надо при помощи одного кабеля витой пары использовать сеть, телефон и устройства PoE, может быть только использование по одному проводу из синей и коричневой пары. С другой стороны, это уменьшает максимальный ток, который может быть передан кабелем и может привести к возгоранию кабеля при использовании устройств с большим энергопотреблением. Поэтому лучше не рисковать, хотя такой вариант вполне работоспособен.

На этом все — ссори за то, что нет наглядных фотографий, так как пока я это делал не нашлось под рукой фотоаппарата. Но постарался описать как можно более подробно, так что надеюсь, у вас тоже все получится!

Не помогло

Распиновка коннектора RJ-45

Распиновкой называют расположение контактов на штекере разъёма таким образом, чтобы они соответствовали контактам на вилке. В зависимости от необходимой конфигурации сети, их расположение может быть разным.

Нормативы

Каких-то уникальных нормативов для RJ-45 нет, так как этого стандарта официально не существует. RJ-45 ошибочно называют разъём 8P8C, который имеет внешнее сходство с разъёмом 8P4C из стандарта RJ-45S. Он должен иметь 8 посадочных мест для контактов и 8 контактов. Так как разъём включает в себя и вилку, и розетку, то обе части должны иметь одинаковое количество контактов. Тем не менее, дальше мы расскажем о случаях, когда в целях экономии можно снизить их количество до 4.

Схемы

Самое интересное здесь – это схемы. Согласно принятым нормам, провода в кабеле для сетей Ethernet окрашивают каждый в свой цвет. И для функционирования той или иной конфигурации сети, применяется соответствующая цветовая разметка. Для 8-жильных кабелей при создании полноценной сети может быть варианта: при подключении одноранговых устройств и при подключении разноранговых. Поэтому и схемы для них разные.

Распиновка на 8 контактов

UTP-кабель, применяемый для построения локальных сетей, имеет 4 пары проводов. Каждая пара имеет свой общий цвет. В каждой двойке один из проводов окрашен в основной цвет полностью, другой – частично, образуя, например, сочетания бело-зелёный или бело-синий.

Распиновка типа «А» и «В» для разноранговых узлов

Для правильного обжима даже существует специальный стандарт TIA/EIA-568. Он предполагает два вида обжима или распиновки – «А» и «В». Существенной разницы между ними нет, лишь меняются местами зелёная и оранжевая пара. В России традиционно используется распиновка типа «В». На первых двух контактах размещается бело-оранжевый и оранжевый провод, затем отдельно идёт бело-зелёный. Дальше, на 4 и 5 висит синяя пара, начиная с основного цвета. Затем, на 6 – зелёный. 7,8 отдан бело-коричневому и коричневому проводам. Чтобы подключить в сеть два разноранговых устройства, например, роутер и ПК, нужно, чтобы цветовая схема соблюдалась с обоих концов кабеля. Но на практике можно особо не беспокоиться о цветах. Если вы уверены, что ваш кабель будет использован только дома двумя вашими устройствами, то порядок цветов согласно стандарту можно не соблюдать. Главное – сделать их одинаковыми на обеих вилках кабеля.

Как видно из схемы, в кроссовере местами меняются оранжевая и зелёная пары

Теперь о кроссоверах. Этот тип обжима применялся в соединениях двух одноранговых узлов сети, например, два ПК. Схема не симметричная, то есть с каждой стороны порядок цветов разный. Однако есть закономерность, которую легко запомнить. Берём расположение цветов для типа «В» с одной стороны, и на другой стороне просто полностью меняем оранжевую и зелёную пару. Всё, кроссовер готов. Однако сейчас такие кабели используются крайне редко в бытовом сегменте. Каждый ноутбук оборудован Wi-Fi, а стационарный ПК проще подключить к роутеру с помощью готового кабеля, обжатого по прямому методу.

Распиновка на 4 жилы

Так как в большинстве случаев скорость локальных сетей редко превышает 100 Мбит/с, то в целях экономии в кабеле стали использовать 4 провода вместо 8. Там всего две пары цветов – оранжевая и синяя. Оранжевая подключается на те же контакты, что и в классическом типе «В» – бело-оранжевый провод на 1 контакт, оранжевый на второй. На третий и шестой подсоединяются бело-синий и синий. Стоит уточнить, что в схеме на 8 контактов на этом месте находится зелёная пара, поэтому можно запутаться.

Ошибки, допускаемые при выборе и монтаже телефонных розеток

Основной причиной всех ошибок является легкомыслие и невнимательность. Ознакомившись с приведенными рекомендациями, можно избежать проблем и недоработок во время установки коммутационных устройств.

Ошибка 1. После вскрытия упаковки, прилагаемая инструкция выбрасывается в уверенности, что схема подключения указана на корпусе изделия. Схема может отсутствовать и тогда могут возникнуть сложности при монтаже.

Ошибка 2. Проводить монтаж без диэлектрических перчаток. Как уже было сказано, напряжение в сети может подняться до 120 Вольт. Учитывая, что «безопасного напряжения» не бывает, это грозит неприятными последствиями. Производить работы нужно с соблюдением техники безопасности.

Ошибка 3. Приобретая изделие, может возникнуть желание сэкономить и купить устройство неизвестной фирмы по более низкой цене. Это ложная экономия: товар может оказаться некачественным и при этом не обладать гарантией, в результате чего обменять его или вернуть деньги будет невозможно. Известные торговые марки предоставляют на свою продукцию гарантийные обязательства, что является залогом качества и надежности.

Ошибка 4. Во время монтажа проводники замкнулись между собой и телефонная линия отключилась. Не нужно поднимать панику и вызывать ремонтную бригаду из телефонной компании. Линия отключается автоматически через центральную АТС. Такое отключение происходит на несколько минут, после чего работа сети восстанавливается.

Ошибка 5. Использование провода б/у, снятого на старом здании или в заброшенном помещении. Данный провод может иметь нарушенную изоляцию или поврежденную жилу. Это непременно отразится на качестве связи. Лучше приобрести новый кабель, соответствующий современным стандартам, что обеспечит безупречную связь.

В заключении хотелось бы отметить, что, несмотря на всеобщее распространение мобильных телефонов, стационарные аппараты продолжают широко использоваться благодаря независимости от территориального «покрытия» и различных роумингов. Кроме того проводная связь предоставляет более качественное соединение, а иногда остается единственным доступным средством сообщений.

Это интересно: Парапет на крыше

Инструкция по подключению

Установка розетки открытого типа

Это наиболее простой вариант монтажа, занимает не более 10 минут.

Монтаж осуществляется в таком порядке:

1. К клеммам розетки заводятся 2 провода, зачищенные от изоляции, надёжно зажимаются.
2. Розетка устанавливается в нижней части стены или на пол с помощью шурупов.
3. Для того, чтобы скрыть наружную проводку, применяют электротехнические плинтуса или панели, внутри которых устанавливается телефонная проводка.

При установке телефонных розеток следует соблюдать полярность. В системе передачи информации посредством телефонного сигнала, положительный проводник выполняется в изоляции зелёного цвета, а отрицательный – красного. Но даже если при монтаже проводники будут расположены неправильно, ничего такого, что могло бы причинить вред оборудованию, не произойдёт, просто телефонный аппарат не будет работать.

Установка розетки скрытого типа

Монтаж в этом случае сложнее и требует проведения работ по осуществлению углубления в стене для установки подрозетника:

1. Для этого, перфоратором, со специальной насадкой подходящего диаметра, делается углубление в стене в том месте, где предполагается устанавливать телефонную розетку. Если нет перфоратора, то молотком и зубилом можно проделать эту же работу, но времени на это уйдёт, гораздо больше.
2. К месту установки следует прорубить в стене канал для укладки телефонного кабеля.
3. Витая пара подключается к клеммам розетки соблюдая полярность, затем устанавливается в подрозетник, который уже вмонтирован в углубления стены.
4. Равномерно закручиваются болты, которые надёжно фиксируют, специальными лапками, внутреннюю часть розетки.
5. Приготовленным гипсовым раствором устраняются зазоры между подрозетником и стеной, а также заделывается канал с телефонным кабелем.
6. После завершения “гипсовых” работ, на розетку устанавливается внешняя, декоративная часть.

Установка розетки советского образца

Если установлен телефон старого образца, то для того, чтобы его продублировать таким же аппаратом, потребуется установка розетки РТШК – 4. Этот вид относится к категории внешних, поэтому его установка осуществляется описанным выше способом.

Различие современных образцов такого вида розеток в том, что в их конструкции отсутствует конденсатор, с помощью которого раньше можно было проверить работоспособность телефонной линии.

Сегодня, для проверки, используется тестер, который в состоянии “покоя” должен показать наличие постоянного тока величиной в 60 В. При отсутствии тестера или мультиметра, можно подключить к линии заведомо исправный телефонный аппарат и попытаться произвести звонок. Если это сделать не удастся, то неисправна телефонная сеть.

Как подключить телефонную розетку Legrand?

Продукция французской фирмы “Legrand” имеет высочайшее качество, а также особенность, которая облегчает процесс монтажа телефонной розетки. Для того, чтобы произвести крепление проводника к контактам розетки, не обязательно производить зачистку проводов от изоляции.

В конструкции розетки предусмотрены специальные ножи, которые производят срез изоляции при осуществлении зажима провода внутри клеммы. Для этого, достаточно повернуть специальный зажимной механизм на четверть оборота.

После того, как подсоединение проводов к розетке Легранд будет завершено, производится проверка качества соединения контактов с помощью мультиметра. Для этого, следует перевести прибор в режим работы с постоянным током и измерить напряжения на клеммах розетки, которое при отсутствии входящего звонка, должно быть в пределах 60 В.

Если напряжение отсутствует, следует зажимной механизм повернуть в обратном направлении, полностью освободив проводник, затем снова до упора повернуть его по часовой стрелке.

Изготовление коммутационного шнура

Шаг 1. Приобретите и подготовьте отрезок витой пары нужной Вам длины.

Подготавливаем отрезок витой пары нужной длины

Шаг 2. Снимите небольшую часть внешней оплетки, примерно два-три сантиметра. Постарайтесь при этом не задеть оплетку внутреннюю (оплетка отдельной жилы). Если в качестве инструмента Вы применяете кримпер, воспользуйтесь нужным разъемом под нож.

Снимаем небольшую часть внешней оплетки

Не забывайте о разрывной нити, при работе без специального инструмента – это наилучший способ снять оплетку без риска для кабеля.

Разрывная нить

Иногда, при приобретении кабеля категории 5, разрывная нить внутри может отсутствовать, в такой ситуации используйте бокорезы, кусачки, или обыкновенный нож.

Используем бокорезы

Шаг 3. Разместите проводники в нужные контакты штекера. Помните, что для работы в сети стоит использовать коммутационное оборудование с технологией normal/uplink (в настоящее время – любой коммутатор или сетевой адаптер компьютера для 100 Мб/с сети), в таком случае Вам понадобится только прямая разводка кабеля (одинаковые проводники в одинаковых контактах).

При использовании старого оборудования придется делать перекрестную (кроссовер, кросс-линковая) разводку (один конец коммутационного шнура обжимается в прямой разводке, второй – в кроссоверной), как представлено на рисунке ниже.

Перекрестная разводка

Следите за тем, чтобы проводники попадали в правильные контакты

Шаг 4. Откусите концы жил так, чтобы они были одной длины, после чего, вставьте их в гильзу 8p8c до крайнего положения (жилы должны упираться в край коннектора).

Вставляем жилы гильзу 8p8c до крайнего положения

Шаг 5. Используя специальный разъем клещей, произведите «прокусывание» медных проводников контактами гильзы.

Закрепляем медные проводники контактных гильз

Виды клещей для обжимки

Можно обойтись без использования обжимных клещей – тонкой плоской отверткой, или ножом. Нужно острием надавить на контакты штекера, пока они не прокусят медные проводники.

Обжать провода можно с помощью тонкой плоской отвертки

После закрепления проводников надавите на фиксатор оплетки.

После закрепления проводников необходимо надавить на фиксатор оплетки

Метод – «зуб вампира»

Шаг 6. По завершении работ не забудьте проверить качество созданного патч-корда. Проще всего воспользоваться коммутатором – подключите обжатые коннекторы в гнезда устройства, и убедитесь, что светодиоды отображают факт физического соединения.

По завершении работ необходимо проверить качество созданного патч-корда

Схема обжатия RJ 45 для 4-х и 8-ми жильного кабеля

Многих интересует вопрос – Что лучше 4-х или 8-ми жильный кабель витой пары? Обжатие двух пар витой (4 жилы) пары под коннектор дает пропускную способность сети в 100 Mb\s, что является достаточным для 98% целей и задач. Например провайдер интернета заводит в Вашу квартиру либо 2-х парный кабель либо 4-х – разницы нет никакой, так как пропускная способность сети, которую формирует любой поставщик интернета в России не превышает 100 Mb\s.

4-х парный кабель создан для работы в гигабитных сетях, при условии, что все компоненты в сети будет иметь сетевую карту с такой поддержкой, что довольно затратно. Пример: копирование файла при 100 Mb\s происходит на 50% медленнее нежели в сети 1000 Mb\s.

Обжим 4-х парного кабеля

Изначально существовало 2 схемы обжатия по стандарту EIA/TIA – 568 B и EIA/TIA – 568 А. Первый тип применялся для объединения терминалов или компьютеров с роутером, а второй тип его еще называют “кросс” для соединения роутеров между собой. Сегодня любой роутер на программном уровне распознает тип подключения, поэтому стандарт обжатия не имеет значения, главное что бы на двух концах кабеля распиновка по цветам совпадала.

Обжим 2-х парного кабеля

Для обжатия 2-х парного кабеля используются первые три канала и шестой из любой схемы EIA/TIA – 568 B или EIA/TIA – 568 А.

Способы монтажа

Телефонные розетки можно монтировать открытым или закрытым способом. Открытый способ подразумевает, что вся отделка на стене сохраняется, оборудование прикрепляют прямо на обои или краску.

Провода в таком случае убирают в кабель-канал, расположенный в плинтусе или на стене. Можно найти кабель-каналы разных цветов и размеров, плинтусы с кабель-каналом внутри. Удобны модели с защелкивающимися крышками. Также есть плинтусы со встроенными розетками. Покупая их, выбирайте те, у которых лицевая панель хорошо прилегает к основанию, иначе со временем она начнет отставать.

Иногда устройства монтируют не на стену, а на пол. При подключении открытым способом их можно даже приклеить на двухсторонний скотч.

Если подключение телефонной розетки делают закрытым (скрытым) способом, провода прокладывают в канале до того, как устанавливают розетку в подрозетник. Иногда провода прокладывают в стене, а розетку устанавливают снаружи. Используют чаще всего медный одножильный кабель КПСВ в белой полиэтиленовой оболочке или тоже медный однопарный кабель ТРП.

Чаще всего телефонные розетки монтируют не отдельно, а в составе розеточного блока, например, вместе с электрической розеткой и выключателем, как на фото.

Совет!
Чтобы замаскировать конструкцию, располагайте их за фасадами мебели или за мониторами и телевизорами.

Ошибки, допускаемые при выборе и монтаже телефонных розеток

Основной причиной всех ошибок является легкомыслие и невнимательность. Ознакомившись с приведенными рекомендациями, можно избежать проблем и недоработок во время установки коммутационных устройств.

Ошибка 1. После вскрытия упаковки, прилагаемая инструкция выбрасывается в уверенности, что схема подключения указана на корпусе изделия. Схема может отсутствовать и тогда могут возникнуть сложности при монтаже.

Ошибка 2. Проводить монтаж без диэлектрических перчаток. Как уже было сказано, напряжение в сети может подняться до 120 Вольт. Учитывая, что «безопасного напряжения» не бывает, это грозит неприятными последствиями. Производить работы нужно с соблюдением техники безопасности.

Ошибка 3. Приобретая изделие, может возникнуть желание сэкономить и купить устройство неизвестной фирмы по более низкой цене. Это ложная экономия: товар может оказаться некачественным и при этом не обладать гарантией, в результате чего обменять его или вернуть деньги будет невозможно. Известные торговые марки предоставляют на свою продукцию гарантийные обязательства, что является залогом качества и надежности.

Ошибка 4. Во время монтажа проводники замкнулись между собой и телефонная линия отключилась. Не нужно поднимать панику и вызывать ремонтную бригаду из телефонной компании. Линия отключается автоматически через центральную АТС. Такое отключение происходит на несколько минут, после чего работа сети восстанавливается.

Ошибка 5. Использование провода б/у, снятого на старом здании или в заброшенном помещении. Данный провод может иметь нарушенную изоляцию или поврежденную жилу. Это непременно отразится на качестве связи. Лучше приобрести новый кабель, соответствующий современным стандартам, что обеспечит безупречную связь.

В заключении хотелось бы отметить, что, несмотря на всеобщее распространение мобильных телефонов, стационарные аппараты продолжают широко использоваться благодаря независимости от территориального «покрытия» и различных роумингов. Кроме того проводная связь предоставляет более качественное соединение, а иногда остается единственным доступным средством сообщений.

Кол-во блоков: 14 | Общее кол-во символов: 22326
Количество использованных доноров: 5
Информация по каждому донору:

1. http://electric-tolk.ru/kak-podklyuchit-telefonnuyu-rozetku-k-telefonnomu-kabelyu/: использовано 4 блоков из 6, кол-во символов 9386 (42%)
2. https://samelectrik.ru/kak-podklyuchit-telefonnuyu-rozetku.html: использовано 2 блоков из 5, кол-во символов 1989 (9%)
3. http://nemasterok.ru/1410-kak-podklyuchit-telefonnuyu-rozetku-skhema-i-etapy-ustanovki.html: использовано 2 блоков из 6, кол-во символов 1660 (7%)
4. https://master-houses.ru/kak-podklyuchit-rozetku-dlya-telefona-05/: использовано 2 блоков из 5, кол-во символов 4524 (20%)
5. https://bouw.ru/article/podklyuchenie-telefonnoy-rozetki-rj11-shema: использовано 4 блоков из 6, кол-во символов 4767 (21%)

Старые и современные стандарты устройств

Изначально телефоны вообще обходились без розеток – аппараты прямо соединялись с телефонной станцией проводами. Для совершения звонка следовало просто назвать телефонистке на коммутаторе номер, с которым вы желаете связаться. К середине ХХ века в обиход повсеместно вошли автоматизированные аналоговые АТС. Прогресс также коснулся и телефонных аппаратов: для удобства стали использоваться стандартизированные розетки, получившие обозначение РТШК-4.

Единый стандарт применялся в Советском Союзе для всех моделей телефонов. Расшифровывалась данная аббревиатура: «розетка телефонная, штепсельная, четырёхконтактная». Внешне она выглядела как плоская прямоугольная платформа с пятью отверстиями. Одно из них, непарное, являлось ключом, предотвращающим неправильное подсоединение штепселя. Остальные четыре отверстия РТШК-4 содержали парные латунные контакты. Одна пара использовалась при подключении аппарата в стандартном режиме, вторая пара позволяла подключить к штепселю запараллеленного телефона с тем же абонентским номером.

С конца 90-х годов устаревший стандарт РТШК-4 в нашей стране стал заменяться на более современный международный RJ. Это было связано с широким внедрением в средства телефонии цифровых технологий и заменой ими аналоговых АТС. Данная розетка применяется и для подключения персональных компьютеров к проводной интернет-сети, или для создания внутренней локальной сети, например, на предприятии. Ниже представлено фото телефонной розетки старого советского и нового международного образца.

Кроме того, розетки RJ могут различаться, в зависимости от предназначения отдельных моделей:

На отечественном рынке встречаются телефонные розетки, выполненные в виде переходников между старыми советскими штепселями РТШК-4 и RJ. Кроме того, иногда встречается стандарт ТАЕ, предназначенный для подключения телефонов французского и германского производства. Далее рассмотрим, как подключить телефонную розетку к телефонному кабелю.
