Водяная система охлаждения процессора и как она работает

Фреоновое сердце

Принцип работы системы охлаждения на основе фреона, несмотря на внешне сложное устройство, довольно прост. В замкнутом контуре находится газ (фреон), который в процессе фазового перехода из одного агрегатного состояния в другое охлаждает контактную площадку, присоединенную к центральному процессору компьютера. Рассмотрим данный процесс более детально.

Сначала сжиженный фреон, находясь в состоянии охлаждения и низкого давления, поступает к контактной площадке центрального процессора. Под воздействием выделяемого процессором тепла происходит фазовый переход фреона из жидкого в газообразное состояние. При помощи миниатюрного компрессора давление фреона в системе поднимается, газ разогревается, но при этом остается в газообразном состоянии. Однако в таком состоянии фреон уже способен к обратному переходу в жидкое состояние. Для этого при помощи охлаждающего блока, в основе которого лежат вентилятор, длинный контур из медных тепловых трубок и алюминиевые радиаторные пластины, температура фреона понижается, за счет чего газ конденсируется и переходит в жидкое состояние. В заключение цикла вновь образовавшаяся жидкость проходит через расширительный клапан, вследствие чего давление на данном участке падает, готовя фреон к повторному фазовому переходу в газообразное состояние. Такой цикл фазовых переходов давно работает на благо человечества в холодильных бытовых системах.

Проблемы, которые предстояло решить разработчикам Thermaltake, фактически сводились к двум: сделать систему охлаждения миниатюрной и избежать такого неприятного последствия работы фреонового охладителя, как конденсат. И если первая проблема не представляла особой сложности, то вторая заслуживала детального изучения, поскольку ее последствия являются фатальными для компьютера. Однако решение тоже оказалось довольно простым: поскольку рабочая температура центрального процессора находится в зоне так называемой комнатной температуры и выше, нет нужды охлаждать процессор сильнее. То есть задача Xpressar в данном случае сводится к поддержанию температуры в диапазоне 20-45 °С, при этом системе легко удается избежать образования внешнего конденсата. Работа компрессора, а следовательно, и скорость охлаждения контактной площадки регулируются по принципу широтно­импульсной модуляции, также известной как PWM. Иными словами, Xpressar воспринимает сигналы системы подобно обычному четырехконтактному кулеру и регулирует скорость работы охладительного контура. Это, ко всему прочему, решает проблему с охлаждением процессора в режиме «сна», когда оно практически не требуется.

Однако необходимо сделать ряд оговорок, на которые обязательно нужно обратить внимание тем, кто задумался об установке Xpressar. Во­первых, система с Xpressar предполагает установку процессора с тепловыделением более 70 Вт в нормальном режиме работы

Делается это для того, чтобы избежать переохлаждения контактной площадки и образования конденсата. Во­вторых, как указано на официальном сайте компании Thermaltake, система охлаждения требует предварительной подготовки, а именно прогрева в течение пяти минут. В-третьих, установить подобную систему можно только на системы с процессорными гнездами Intel LGA 775 и Intel LGA 1366. Кроме того, перед сборкой системы следует ознакомиться со списком рекомендуемого оборудования, которое может применяться с Xpressar.

Deepcool Maelstrom 120T

СВО от Deepcool отличаются лучшим соотношением цена/мощность при вполне неплохом качестве. Также у них довольно широкий модельный ряд, поэтому здесь будет много СВО от этого производителя.

Характеристики Deepcool Maelstrom 120T

Размер радиатора	154x120x57 мм
Диаметр вентилятора	120 мм
Скорость вентилятора	600-1800 об/мин
Уровень шума	средний
Подключение	4-pin + 3-pin
Подсветка вентилятора	красный, синий, белый
Подсветка помпы	белый (дыхание)
Управление подсветкой	нет
Рекомендуемые процессоры	i3/i5, FX-4/6, Ryzen 3/5
Возможности по разгону	низкий уровень

Это наиболее компактная и легкая СВО, которую можно установить в корпус даже без специального места для установки СВО, вместо стандартного 120-миллимиторового вентилятора сзади.

Установленный здесь вентилятор имеет типично повышенную для СВО скорость и характеризуется средним уровнем шума в сравнении с большинством других СВО такого размера.

Подключение осуществляется двумя коннекторами – 4-контакным к разъему процессорного кулера и 3-контактным к специальному разъему для помпы, к любому разъему для вентиляторов или к блоку питания через переходник, который можно приобрести отдельно. Это самое простое и типичное для СВО подключение. Регулировка оборотов вентилятора осуществляется материнской платой, а на помпу должно подаваться постоянное питание 12 В.

Данная СВО поставляется с вентилятором в одном из трех цветов подсветки – красном, синем или белым. Логотип на помпе подсвечивается белым цветом с эффектом дыхания. Какое-либо управление подсветкой отсутствует.

СВО подойдет для не очень горячих процессоров Intel Core i3, AMD FX-4, Ryzen 3, включая небольшую возможность разгона. Максимум на что мы рекомендуем ее ставить это Core i5, FX-6, Ryzen 5 в штатном режиме работы.

Стоит учесть, что это самая дешевая модель от бюджетного бренда, поэтому ожидать от нее тихой долговечной работы не стоит. Тем не менее это одно из лучших решений за свои деньги для не очень мощных и нагруженных ПК.Водяное охлаждение Deepcool Maelstrom 120T

Планирование и установка СВО

Водяное охлаждение,  в отличие от воздушного,  требует некоторого планирования перед установкой

Ведь жидкостное охлаждение налагает некоторые ограничения, которые необходимо принять во внимание

Во время установки нужно всегда помнить об удобстве. Необходимо оставлять свободное место, чтобы  дальнейшая работа с СВО и комплектующими не вызывала трудностей. Нужно, чтобы трубки с водой свободно проходили  внутрь корпуса и между компонентами.

Кроме того течение жидкости не должно ничем ограничиватся. При прохождении через каждый водоблок охлаждающая жидкость нагревается. Чтобы снизить эту проблему, продумывается схема с параллельными путями  охлаждающей жидкости. При таком подходе поток воды менее нагружен, и в водоблок  каждого компонента поступает  вода, которая не нагрета другими компонентами.

Хорошо известен набор Koolance EXOS-2. Он  предназначен для работы с соединительными трубками сечения 3/8″.

При планировании расположения своей СВО рекомендуется сначала начертить простую схему. Начертив план на бумаге, приступают к реальной сборке и установке. Необходимо разложить на столе все детали системы и приблизительно промерять нужную длину трубок. Желательно оставлять запас и не обрезать слишком коротко.

Когда подготовительные работы проделаны,  можно начинать установку водоблоков. На задней стороне материнской платы за процессором  устанавливается  металлическая скоба крепления головки охлаждения Koolance для процессора. Эта скоба крепления комплектуется пластмассовой прокладкой, для предотвращения замыкания с материнской платой.

материнская плата

Затем снимается радиатор, прикреплённый к северному мосту материнской платы. В примере используется материнская плата Biostar 965PT, у которой охлаждение чипсета происходит с помощью пассивного радиатора.

Biostar 965PT

Когда радиатор чипсета снят, нужно установить элементы крепления водоблока для чипсета. После установки этих элементов материнскую плату  ставят снова в корпус ПК. Не забывайте  удалять с процессора и чипсета старую термопасту перед нанесением тонким слоем новой.

После этого  осторожно устанавливаются водоблоки на процессор. Не прижимайте их с силой

Применяя силу вы можете повредить комплектующие.

устанавливаются водоблоки на процессор

Потом проводятся работы с видеокартой. Необходимо удалить имеющийся на ней радиатор и заменить его водоблоком. Когда водоблоки установлены, можно подсоединить трубки и вставить видеокарту в слот PCI Express.

вставить видеокарту в слот PCI Express

Когда все  водоблоки установлены, следует подсоединить все оставшиеся трубки. Последней подключается трубка, ведущая к внешнему блоку СВО. Проверьте правильность направления движения воды: охлаждённая жидкость должна сначала поступать в водоблок процессора.

После выполнения всех этих работ вода  заливается в резервуар. Наполнять резервуар нужно только до уровня, который указан в инструкции. Внимательно смотрите за всеми креплениями и при малейших признаках протечки, немедленно устраните проблему.

признаки протечки

Если все правильно собрано и не возникло протечек, нужно прокачать охлаждающую жидкость для удаления пузырьков  воздуха. Для системы Koolance EXOS-2 нужно замкнуть  контакты на блоке питания ATX, и подать питание водяному насосу, не подавая питание на материнскую плату.

Пусть система немного поработает в таком режиме, а вы осторожно наклоняйте компьютер то в одну, то в другую стороны, чтобы избавится от пузырьков воздуха. После выхода всех пузырьков  добавьте охлаждающей жидкости, если потребуется

Если пузырьков воздуха больше не видно, то можно запускать систему полностью. Теперь вы можете протестировать эффективность установленной СВО.  Хотя водяное охлаждение для пк еще является редкостью для обычных пользователей, его преимущества неоспоримы.

Преимущества жидкостного охлаждения

NZXT Kraken M22

1. Лучше отводит тепло. Вода имеет более высокую теплопроводность, чем воздух. Если проводить параллели, то это всё равно что сравнивать вентилятор и кондиционер в летнюю жару.

2. Улучшает разгонный потенциал. Во многих процессорах заложена возможность увеличения максимальной тактовой частоты. Но при этом будет выделяться больше тепла, что потребует эффективные методы охлаждения.

3. Уровень шума. Водяная система берет на себя основную часть работы по отводу тепла, а вентилятор применяется как вспомогательный элемент для обдува радиатора. Это позволяет ему работать на небольших оборотах даже при значительных нагрузках.

4. Стабильно удерживает температуру при длительных высоких нагрузках. Воздушное охлаждение в этом плане менее продуктивно, так как со временем будет накапливать горячий воздух внутри корпуса. Это повысит общую температуру в системном блоке и снизит эффективность работы кулера.

5. Занимает меньше места. Для жидкостного охлаждения требуются не такие объемные радиаторы и вентиляторы, что в некоторых случаях экономит место. Значительно скромнее требования и к ширине корпуса.

6. Отлично подходит для применения в странах с теплым климатом. В южных регионах температура окружающей среды почти всегда высока, что снижает эффективность работы воздушных систем охлаждения.

7. Круто выглядит. Дизайн и подсветка современных жидкостных решений будет здорово смотреться при наличии прозрачной крышки у системного блока. Огромные радиаторы с вентиляторами не так красивы в этом плане.

Лучшие системы водяного охлаждения для компьютера

Основное назначение систем охлаждения ПК – обеспечение бесперебойной и стабильной работы самого компьютера и создание нормальных условий для его пользователя.

Это подразумевает минимум шума во время эксплуатации.

Эти устройства отводят тепло от таких элементов, как процессор и блок питания , предотвращая их перегрев и последующий выход из строя.

Существует 2 варианта системы охлаждения – пассивное и активное.

Второй тип, в свою очередь, делится на воздушное, подходящее для обычных ПК и водяное, которое требуется для систем с очень мощными или разогнанными процессорами.

Жидкостное охлаждение отличается небольшими габаритами, невысоким уровнем создаваемого шума и высокой эффективностью отвода тепла, благодаря чему пользуется большой популярностью.

Для выбора такой системы следует учесть некоторые нюансы, включая:

• Стоимость;
• Совместимость с процессорами или видеокартами;
• Параметры охлаждения.

Ниже приведен список самых популярных систем водяного охлаждения с популярного интернет-каталога Яндекс-маркет .

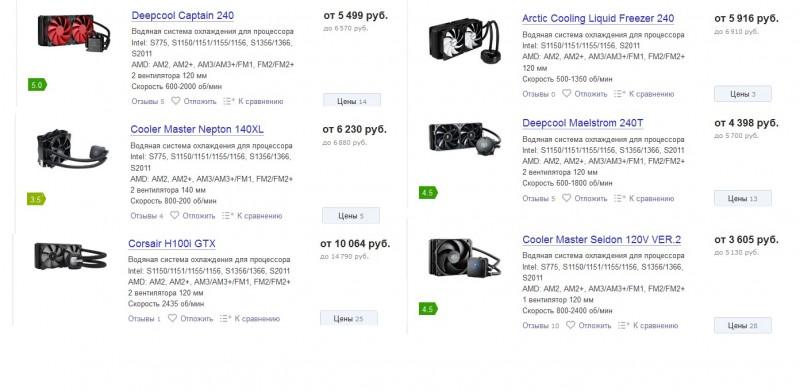

Список популярных систем водяного охлаждения с market.yandex.ru/catalog/55321 .

Оригинальная на вид СВО DeepCool Captain 240 оборудована двумя фирменными чёрно-красными вентиляторами с насечками на лопастях.

Крыльчатка каждого способна вращаться со скоростью до 2200 об/мин, создавая шум не более 39 дБ.

При этом на системе есть разветвитель, позволяющий установить дополнительно ещё 2 вентилятора.

Срок службы, который гарантируется производителем, составляет около 120 тысяч часов.

При этом эксплуатационный срок устройства, совместимого с процессорами типа Intel (S775, S1150, S1356, S2011) и AMD (AM2, AM3, FM2), достигает 160 тысяч часов.

Максимальная скорость вращения лопастей – 2000 об/мин, масса составляет 1,323 кг, а шум при работе не превышает 39 дБ.

Систему Maelstrom 240T, предназначенную для процессоров Intel 1150–1156, S1356/1366 и S2011, а также AMD FM2, AM2 и AM3, отличает синяя подсветка вентиляторов, позволяющая не только охлаждать компьютер, но и сделать его моддинг.

Срок службы устройства – в переделах 120 тысяч часов, вес – 1100 г, создаваемый уровень шума – до 34 дБ.

Купить устройство в Интернете можно за 4400–4800 руб.

Универсальную и достаточно простую в компоновке систему Corsair H100i GTX используют для охлаждения большинства выпускающихся в течение последних нескольких лет процессоров AMD и Intel.

Вес оборудования в сборе составляет 900 г, уровень шума – около 38 дБ, а сила вращения вентиляторов – до 2435 об/мин.

Средняя стоимость карты составляет в сети около 10 тыс. руб.

Особенностью использования системы Cooler Master Seidon 120V является возможность устанавливать её как внутри, так и снаружи корпуса.

При этом вентиляторы, вращающиеся со скоростью до 2400 об/мин, работают очень тихо – с уровнем шума до 27 дБ.

Совместимость устройства – современные процессоры Intel и AMD (до LGA1150 и Socket AM3, соответственно).

Система весит всего 958 г и способна проработать 160 тыс. часов.

Deepcool Castle 280 RGB

• Сокеты Intel: LGA 1200, 1151, 1150, 1155, 1156, 1366, 2011, 2011-3, 2066
• Сокеты AMD: TR4, AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2, FM1
• Рассеиваемая мощность (TDP): 250 Вт
• Штатные вентиляторы: 140x140x25 мм – 2
• Скорость вращения: 500-1800 об/мин
• Уровень шума: до 36 дБ (по рез. тестов – до 60 дБ на макс. об.)
• Подсветка: RGB
• Габариты радиатора: 325 × 148 × 27 мм
• Габариты помпы: 91 × 79 × 72 мм

Еще одна система жидкостного охлаждения от Deepcool под названием Castle 280 RGB предлагает классическую для необслуживаемого решения компоновку со всеми ее преимуществами и недостатками. К первым можно отнести легкость установки, относительную универсальность, приличную эффективность охлаждения на средних и высоких оборотах вертушек, довольно тихую помпу. Ко вторым – высокий уровень шума вентиляторов под серьезной нагрузкой, а также не самую скромную цену – за те же деньги можно купить условный Noctua NH-D15. Впрочем, этот воздушный охладитель, безусловно, не столь красив, как рассматриваемая СВО, подсветку которой можно синхронизировать с иллюминацией материнской платы и других подключенных к ней устройств при помощи фирменного программного обеспечения ASUS, MSI, Gigabyte или ASRock. Особенно шикарно все это выглядит в динамике, хотя не устану повторять – большинству пользователей подсветка со временем надоедает, сколь бы она ни была красива, тем более, в 2020 году мало кто выключает на ночь компьютер. Что касается эффективности охлаждения – картина в целом привычная для 280 и 240-миллиметровых СВО данной ценовой категории: на максимальных и средних оборотах решение легко обходит многие суперкулеры, включая Phanteks PH-TC14PЕ, на низких же чуть-чуть ему уступает или показывает схожую производительность.

Ключевые элементы СВО

Принцип охлаждения ПК разобрали, теперь перейдем к элементам, которые за это ответственны:

• Теплообменник – главный элемент, который вбирает в себя все тепло при нагреве процессора, видеокарты и прочих горячих железок;
• Помпа – механизм, который гоняет хладагент по контуру СВО. Некий аналог можно наблюдать в аквариуме для рыбок – принцип работы практически идентичный;
• Трубопровод – канал, по которым гоняется водичка от помпы к комплектующим и радиатору. И так по кругу;
• Переходники, фитинги и соединители – элементы, соединяющие конструкцию СВО;
• Расширительный бачок – резервуар, в котором находится жидкость, не активная в данный момент. Несмотря на тот факт, что контур закрыт и жидкость испариться не может, бачок нужен для того, чтобы спрятать в него помпу, которая при работе на свежем воздухе элементарно выходит из строя;
• Теплоноситель (он же жидкость, хладагент, дистиллят) – теплопроводящая субстанция, которая и охлаждает железо;
• Радиатор – конструкция, в которой остывает горячая вода, проходя через тонкие капилляры из меди или латуни;
• Кулер – вертушка, продувающая ребра радиатора.

Зная это, вам будет легче ориентироваться при возможном строительстве собственной СВО, если вдруг возникнет такая мысль.

Суть системы жидкостного охлаждения

Во всех случаях жидкостная система охлаждения компьютера состоит из комбинации следующих типов схем:

Схема с параллельным подключением узлов, которые подвергаются охлаждению (параллельная схема работы). Достоинства такой структуры: простая реализация схемы, легко просчитываемые характеристики узлов, которые необходимо охладить;

Последовательная структурная схема – все охлаждаемые компоненты подключены между собой параллельно. Преимущества такой схемы заключаются в том, что охлаждение каждого из узлов происходит эффективнее. Недостаток: достаточно сложно направить к определённому узлу достаточное количество хладагента;

Комбинированные схемы. Они более сложные, так как содержат в себе сразу несколько элементов как с параллельным, так и с последовательным подключением.

NZXT Kraken X62

• Сокеты Intel: 1200, 1151, 1150, 1155, 1156, 1366, 2011, 2011-3, 2066
• Сокеты AMD: TR4, AM4, FM2+, FM2, FM1, AM3+, AM3, AM2+, AM2
• Рассеиваемая мощность (TDP): нет данных
• Штатные вентиляторы: 140x140x25 мм – 2
• Скорость вращения: 500-1800 об/мин
• Уровень шума: до 38 дБ
• Подсветка: RGB
• Габариты радиатора: 315x143x30 мм
• Габариты помпы: 80x80x52.9 мм

NZXT Kraken X62 относится к тем системам жидкостного охлаждения, которые не нуждаются в представлении: модель не только способна справиться даже с наиболее горячими актуальными процессорами Intel и AMD, но и перегоняет легендарный суперкулер Noctua NH-D15 даже на средних оборотах вентиляторов. Высокая эффективность помпы и грамотно спроектированный радиатор позволяют Kraken X62 приблизиться по производительности ко многим сборным СВО, поэтому нет ничего удивительного в том, что именно это решение было выбрано для нашей игровой конфигурации за 200 тысяч рублей. На российском рынке представлено немало жидкостных охладителей типа все-в-одном, имеющих безоговорочное превосходство над воздушными суперкулерами, и NZXT Kraken X62, несомненно, в их числе. Приятным, пусть и необязательным бонусом идет симпатичная подсветка водоблока. Хотите приобрести мощную и не создающую никаких проблем необслуживаемую СВО для охлаждения процессора с высоким тепловыделением? Kraken X62 – ваш выбор.

Безпомповое жидкостное охлаждение

Есть системы жидкостного охлаждения, не использующие помпу. В них  используется принцип испарителя и создается направленное давление, вызывающее движение  охлаждающего вещества. В качестве хладагентов применяются  жидкости с низкой точкой кипения. Физику происходящего процесса можно рассмотреть на схеме ниже.

жидкости с низкой точкой кипения

Изначально радиатор и магистрали полностью заполнены жидкостью. Когда температура радиатора процессора становится выше определенного значения, то жидкость превращается в пар. Процесс превращения жидкости в пар поглощает тепловую энергию  и повышает эффективность охлаждения. Горячим паром создается давление. Пар, через специальный односторонний клапан, может выходить только в одну сторону – в радиатор теплообменника-конденсатора. Там пар вытесняет холодную жидкость в направлении радиатора процессора,  и, остывая, превращается снова в жидкость. Так жидкость-пар циркулирует в замкнутой системе трубопровода, пока температура радиатора  высокая. Такая система получается очень компактной.

жидкость-пар циркулирует в замкнутой системе трубопровода

Возможен другой вариант такой системы охлаждения. Например,  для видеокарты.

видеокарта

В радиатор графического чипа встраивается  жидкостный испаритель. Теплообменник располагается  рядом с боковой стенкой видеокарты. Конструкция изготовлена  из медного сплава. Теплообменник охлаждается высокооборотным  (7200 об./мин.) вентилятором  центробежного типа.

Enermax Liqtech TR4 II 360

• OLYMPUS DIGITAL CAMERA

• Сокеты Intel: 1200, 1151, 1150, 1155, 1156, 1366, 2011, 2011-3, 2066
• Сокеты AMD: AM4, FM2+, FM2, FM1, AM3+, AM3, AM2+, AM2
• Рассеиваемая мощность (TDP): 500 Вт
• Штатные вентиляторы: 120x120x25 мм – 3
• Скорость вращения: 500-2300 об/мин
• Уровень шума: до 28 дБ (по рез. тестов – до 55 дБ на макс. об.)
• Подсветка: RGB
• Габариты радиатора: 394 x 120 x 28 мм
• Габариты помпы: нет данных

Завершает сегодняшнюю подборку мощная и стильная система жидкостного охлаждения Enermax Liqtech TR4 II 360, оснащенная, разумеется, столь модной в наше время RGB-подсветкой. Установка традиционно простая, только не забудьте, что для 360-миллиметрового радиатора потребуется немало места. Тихой работы от Enermax Liqtech ожидать не стоит, зато эффективность охлаждения находится на очень высоком для необслуживаемого решения уровне: я могу посоветовать ее тем пользователям, которые обычно проводят время за ПК в наушниках и не замечают фонового шума, издаваемого системным блоком. Альтернативный вариант – присмотреться к воздушным суперкулерам либо другим системам жидкостного охлаждения, хотя гул на высоких оборотах вертушек – их общая проблема. Рынку готовых к эксплуатации систем отвода тепла от центрального процессора еще есть куда развиваться.

Структура систем жидкостного охлаждения

Для многих не будет секретом, что СВО могут быть открытого (кастомные) и закрытого типа (готовые необслуживаемые решения для охлаждения конкретного типа комплектующих). И если с последними все понятно, то первая категория может быть построена по трем основным принципам:

Схема с параллельным подключением. Все узлы запитаны от одной помпы, которая гонит хладагент к радиатору с кулерами. Через решетку радиатора вода охлаждается и подходит к железу, с которых снимается тепловая энергия. Горячая жидкость возвращается в резервуар с помпой и процесс повторяется заново. Схема выглядит следующим образом.

Схема с последовательным подключением. Элементы также охлаждаются параллельно и очень эффективно, но для этого необходимо иметь мощную помпу и весьма оборотистые вертушки, которые смогли бы оперативно охлаждать хладагент в радиаторе. Схема прилагается.Есть так называемые комбинированные или двухконтурные водянки. Принцип работы основан на последовательном методе, однако каждый контур ориентирован на одну железку. Довольно дорогая схема как в плане строительства, так и по обслуживанию. Хотя владельцы топовых конфигураций в погоне за максимальной производительностью не видят в подобном решении ничего зазорного.

Комплектующие для СВО

Помпа — Atman-103, продается в любом зоомагазине. Устанавливается внутри расширительного бачка на стенку с помощью присосок.

Штатный выходной штуцер помпы был выброшен на помойку в связи с тем, что его диаметр не подходил под мои запросы (диаметр шлангов). Вместо него установлен самодельный с входным диаметром 16 мм, выходным 10 мм (диаметры наружные) и переходным конусом.

Радиатор – от печки автомобиля Toyota, отдал друг за две двушки пива, распитые совместно. Очищен от грязи ацетоном, изнутри промыт им же, снаружи покрашен краской из баллончика. Впускной и выпускной штуцеры заменены, опять же, на самодельные. Установлены впритирку на герметик. Получилось здорово – нигде не течет.

На радиатор устанавливаются два вентилятора, купленные в Интернет магазине – охлаждают и смотрятся здорово!

Долго думал как закрепить вентиляторы на радиаторе. Оказалось все просто – долой саморезы и сложные крепежи!!! Все гениальное (ну и скромный же я) просто…

Для крепления вентиляторов понадобилось несколько резинок (ластиков) из ближайшей канцелярской лавки и кабельные стяжки.

Резинки режутся на кубики, в крепежные отверстия вентиляторов вставляются стяжки и фиксируются теми самыми кубиками.

Затем стяжки вставляются в щели радиатора.

Закрепляем это с обратной стороны срезанными замочками с таких же стяжек. И вот что получаем

По-моему здорово… и просто!!! Расширительный бачок – пластмассовый пищевой контейнер, в моем случае круглый, но есть и другие по форме, можно найти в магазине промтоваров. Для долива жидкости в крышку бачка врезана горловина от 5-литровой бутылки с водой.

Шланги – силиконовая трубка внутренний диаметр 8 мм, купил в строительном магазине жидкостный уровень.

Устанавливаются на штуцеры с предварительным нагревом шлангов для более герметичной посадки. Места посадки обжаты хомутами из ближайшего автомагазина.

Реле – BS 115C, куплено в магазине радиотоваров. Необходимо для автоматического включения СВО одновременно с включением питания компьютера.

Система смонтирована на платформе из оргстекла, нашел в гараже, поскольку оно было сильно исцарапано, то пришлось сделать матовым. Бачок установлен на резиновые прокладки для снижения вибрации при работе помпы.

Для ввода шлангов в корпус компьютера сделана переходная панель из стандартной заглушки. На ней находятся два штуцера, вход и выход охлаждающей жидкости, и разъем для подключения питания – 12В.

К панели СВО подключается с помощью вот такого хвоста:

Обращаю особое внимание на меры безопасности при обращении с электричеством!

Все токоведущие элементы должны быть защищены от случайного попадания туда пальцев!

В общем агрегат выглядит вот так

Общие габариты системы таковы: Д270, Ш200, В160.

Водоблок изготовлен из меди марки М1. Сия медная болванка куплена на пункте приема цветмета за 200 р. Диаметр его составляет 65мм, высота 25мм. Собран он из двух частей, основания и крышки, выполненной в виде стакана с отверстиями под штуцеры. Толщина основания 5мм, на нем располагаются теплосъемные ребра шириной 2мм высотой 7мм с шагом 2мм, всего 11 ребер. Данное изделие выполнено с помощью токарного и фрезерного станков. Конструкция абсолютно герметична и проверена под давлением 4 атмосферы.

Сторона днища, прилегающая к процессору, отполирована. Для того, чтобы со временем водоблок не окислился и не потемнел (медь все таки), пришлось покрыть его тонким слоем автомобильного лака из баллончика.

Крепеж водоблока индивидуален для каждого, все зависит от типа матери и используемого процессора. Я пошел по самому простому пути. В отверстия около процессора на материнской плате установил металлические стойки (главное не забыть про диэлектрические прокладки).

Из фторопласта сделаны небольшие «уши», с помощью которых водоблок крепится на материнской плате винтами. Прелесть данного материала состоит в его прочности и простоте обработки, из инструмента понадобился только нож. И еще он немного пружинит и, следовательно, при установке на процессор не даст перетянуть винты до образования нежелательных трещин на нем.

После окончательной установки в корпус все выглядит вот таким образом:

В качестве охлаждающей жидкости используется тосол. Его плюсы – хорошая теплопередача, не цветет как вода, дополнительная смазка помпы.

Теперь смотрим температуру:

При разогреве процессора программой CPUburn в течении 30 минут достигнута максимальная стабильная температура в 41 градус. Общая стоимость системы около 600 рублей.

Иванов Станислав

stasivanov (a) mail.ru

23/07.2006
