Что такое емкость аккумулятора и какой она должна быть

Устройство аккумулятора 18650

Внутри и снаружи данная батарея имеет следующее строение:

1. Предохранитель.
2. Прокладку.
3. Положительный вывод.
4. Токо съемник анода.
5. Клапан для сброса давления.
6. Изоляцию как правило из целлофана.
7. Положительный электрод.
8. Сепаратор.
9. Изоляцию.
10. Отрицательный вывод.
11. Корпус.
12. Отрицательный электрод.

Обычно аккумулятор 18650 состоит из анода, выполненного из меди и катода, сделанного из алюминия. Встроенные электроды между собой разделены специальным сепаратором. Данный агрегат имеет пористую структуру. Он пропитан электролитом. Электроды тщательно упакованы в плотном цилиндрическом корпусе. Положительно заряженные ионы лития, находящиеся в сепараторе, проникают в кристаллическую решетку графита. Этот элемент присоединен к минусовому полюсу элемента питания. На плюсе образуется потенциал эл тока.

Читайте так же об устройстве источников питания здесь!

Где плюс у батарейки 18650?

Не так просто определить где находится отрицательный вывод. Очень часто по внешнему виду определить практически невозможно.

Полярность батареек 18650 определяется следующим образом:

• Визуально.
• Тестером.

Ряд подобных элементов имеет маркировку плюса и минуса. Порой положительный полюс значится там, где есть широкая черная полоса. Как на рисунке ниже.

Но когда нет никакого цветового обозначения обратите внимание на торцы li ion батарейки 18650. Защищенный конец или полюс с прорезями будет плюсовым

Соответственно противоположный будет минусом. Так же где плюс там имеется круговая канавка, с краю некая вогнутость.

Таким образом разобрались где плюс, а где минус.

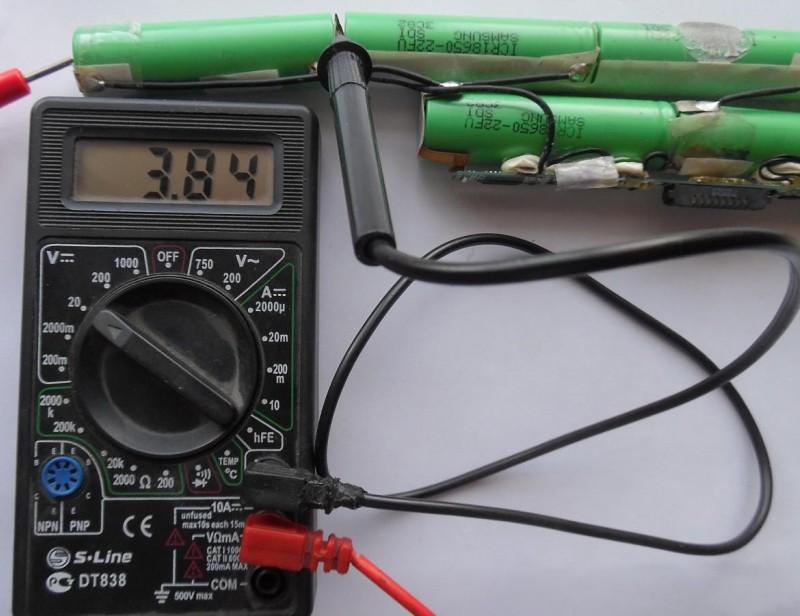

Второй вариант — это взять обычный тестер и в режиме измерения напряжения проверить полярность. Красный щуп идет на плюс, черный на минус. Если на табло будет показатель с минусом просто поменяйте щупы местами.



Тип батареи 18650

Выделяют три основных варианта это:

• Литий-железо-фосфатные, еще их называют феррофосфатные, так же LFP, LiFePO4, IFR. (Lithium Iron Phosphate).
• Литий-марганцевые (Lithium Manganese Oxide). Они же IMR, LiMn2O4, NMC, LiNiMnCoO2, LiMnO2, INR. Высоко токовые.
• Литий-кобальтовые (Lithium Cobalt Oxide). К ним относят LiCoO2, NCR, ICR. Имеют высокую емкость.

Первый

Считается наиболее безопасным. Их работа достаточно стабильна и с высоким КПД. Имеют железо фосфатный катод. Это говорит о том, что у нее нулевая токсичность. Батарея терпима к высоким температурам.

Аккумулятор 18650 не имеет контроллер заряда. При сильной деформации корпуса данные батареи могут взорваться или воспламенится. Это бывает в очень редких случаях. 18650 слабо чувствительны к некорректной работе. Например, снижению сопротивления.

Второй

Достаточно востребован потребителем. Проявляют себя как стабильно работающие элементы питания. Многие производители пишут, что вариант №2 18650 безопасен. Но на самом деле это не совсем так. У них нет контроллера заряда.

Основным плюсом подобных аккумуляторов является работа с низким сопротивлением длительное время. По сравнению с кобальтовым типом марганцевые служат дольше. Емкость и сила тока у них сбалансированы. Максимальный ток зарядки равен 4,2 вольта. Не стоит пренебрегать силой тока, от этого может ухудшится батарея и произойти взрыв. Уровень тока влияет на время подзарядки.

Выдерживают разряд в 2,5 вольта. Анод выполнен из графита. При маленьком сопротивлении и высоком токе может выходить газ. Данные батареи являются достаточно качественными и рекомендуются в повсеместном использовании.

Третий

Имеет самую большую емкость в отличие от выше перечисленных. Их система может быть непредсказуемой. Подобные аккумуляторные батареи 18650 нельзя заряжать быстрой зарядкой. Запрещено использовать в устройствах оказывающих большую нагрузку на АКБ.

Если знаете, что определенная техника быстро разряжает аккумулятор li 18650, не ставьте их туда. В противном случае не избежать возгорание электролита. Основной прибор, в котором их применяют на данный момент — это электронные сигареты. Напряжение для зарядки 4,2 в. Если увеличить вольтаж может произойти перезарядка, а это нежелательно. Нельзя использовать мощные зарядки — это может ухудшить химический состав элемента питания.

Таким образом только, что было описано какие бывают аккумуляторы 18650.

Расшифровка надписей на батареи

Стандартов в маркировке, хороших аккумуляторов 18650 нет. Каждый производитель ставит свои отметки. Но все же имеется некоторая расшифровка.

1) Самый первый знак означает по какой технологии был разработан этот АКБ (I — литий-ионная технология).

2) Следующий знак — это химический состав, из чего сделан АКБ (F/C/M/ — железофосфатная химия, кобальтовая, марганцевая).

3) R — означает многозарядный аккумулятор 18650.

Номер 18650 означает следующий формфактор:

• Первые 2-е цифры диаметр.
• Следующая пара говорит какую длину имеет данный элемент.
• Самая последняя оповещает что аккумулятор имеет цилиндрическую форму.

Буквы/цифры — это особая разметка энергетической плотности (емкости). Каждый изготовитель пишет ее по-своему.

Варианты:

• Samsung INR18650-20R (литий-ионный аккум с марганцевой химией, высокотоковый, 2000mah).
• Samsung ICR18650-26F (литий-ионный аккум с кобальтовой химией, 2600mah).
• Panasonic NCR18650PF (NCR – разновидность кобальтовой химии, это серединка между первым и вторым вариантом, или химия LiNiCoO2, без применения марганца. Под существующие типы не подходит, получилась некая смесь. Положительная сторона – повышенная плотность энергии с низкими порогами до 2,5-2,75V). Используется LiNiMnCoO2 химия. То есть это IMR высоко токовый выполнен на основе марганца, но создатель оставил прежнюю метку.
• Sanyo UR18650FM – Сони обычно штампует марки на свой лад. Это литий ионный аккумулятор с емкостью 2600 mAh.

Что такое емкость аккумулятора и как ее измеряют

Выражаемая в ампер-часах (А·ч), емкость батареи говорит о времени, которое она может питать автономной энергией подключенное к ней оборудование в рамках одного заряда. Для маленьких аккумуляторов, от которых работает электроника, используется другая единица для отображения емкости — мА·ч (миллиампер-час). Иначе говоря, аккумуляторная емкость — это тот максимальный объем энергии, который он может накопить за один полный цикл зарядки.

Емкость аккумулятора — это то, в чем измеряется ее потенциал, но не заряд. Можно произвести сравнение с бутылкой для воды — независимо от того, наполнена она жидкостью или нет, ее объем не меняется. В данном случае емкость правильно сравнивать с объемом: она не меняется независимо от того, полностью заряжен или разряжен аккумулятор. Эта цифра в большинстве случаев указана на батарее, например, на наклейке автомобильного аккумулятора пишется рядом с величиной пускового тока.

Если вам необходим источник автономной энергии для некоторого оборудования, то как точно рассчитать емкость аккумулятора, подходящего для этой задачи, самостоятельно? Для этого вам необходимо знать несколько переменных:

• критичная нагрузка, измеряемая в Ваттах (обозначение — P);
• время, которое батарея должна питать электрооборудование (t);
• напряжение каждого аккумулятора (V, измеряется в Вольтах)
• коэффициент использования емкости батареи: 1 — использование на 100%, 0,5 — на 50% и т. д. (обозначение — k).

Буквой Q обозначается необходимая емкость. Чтобы ее рассчитать, используйте формулу:

Q = (P·t) / V·k

Наглядно: при использовании стандартного аккумулятора 12 В, необходимой работы в течение 5 часов, критичной нагрузке 500 Вт и максимальном разряде батареи до 80%

Q= (500·5) / (12·0,8) = 260,4 А·ч

Это минимальная емкость аккумулятора для поставленной задачи, а также суммарная емкость 12-вольтовых аккумуляторов. Но, в любом случае, лучше приобретать источник энергии с небольшим запасом емкости, например, на 20% больше. Тогда он реже будет разряжаться в ноль и аккумулятор дольше «проживет».

Мы разобрались, что такое емкость аккумулятора и как ее рассчитать, но иногда, надпись на нем может врать или отсутствовать. Или нужно сравнить паспортные данные и реальную картину. Как измерить емкость батарейки в таком случае? В идеале для этого нужно провести процедуру контрольного разряда. Суть проста: нужно пополнить заряд батареи на 100%, используя зарядное устройство с подходящими характеристиками, а после полностью разрядить постоянным током, замерив потраченное на разрядку время. Далее, используется формула:

Q = I·T

где I – это постоянный ток разряда, измеряемый в Амперах, а T – время разряда в часах. Например, измерение емкости полностью заряженного аккумулятора, проработавшего 22 с половиной часа с постоянным током 3,6 А дает цифру 81 А·ч. Но это не значит, что та же батарея проработает больше 2 часов с током 36 А: увеличение тока ведет к уменьшению времени разряда. На него влияют и другие факторы, например, температура электролита.

Watch this video on YouTube

Важно отметить, что по окончании цикла разрядки минимальное напряжение на выводах не должно быть ниже конечного напряжения разряда (часто это 10,8 вольт). Это минимальное допустимое значение устанавливает производитель — по его достижению аккумулятор необходимо отключать

Если часто разряжать батарею ниже этого значения, она может выйти из строя.

Со временем емкость аккумуляторной батареи в любом случае падает из-за неминуемой деградации. Если после измерения оказалось, что емкость меньше номинальной на 70-80%, то аккумулятор пора менять.

Как правильно выбрать емкость для аккумулятора телефона

Емкость аккумулятора телефона расходуется прежде всего на сотовую связь и Интернет, а потом уже на дополнительные опции. Социальные сети, бесконечные новостные ленты — все это уже давно стало неотъемлемой частью нашей повседневной жизни

Поэтому важно правильно подобрать телефон, чтобы он отвечал вашим потребностям. Главное, чтобы качество самого гаджета оптимально сопоставлялось с потенциалом батареи

К примеру, многие современные телефоны и планшеты при батареях со скромным показателем емкости могут работать весьма оперативно: у них высококачественные процессоры и софты. Безусловно, это относится только к недешевым вариантам смартфонов.

При приобретении АКБ рекомендуется обращать внимание на следующие полезные ориентиры:

• при указании на корпусе батареи или на упаковке телефона «2000-2500 мА/ч» имейте в виду, что телефон будет работать без подзарядки сутки;
• 3000-4000 мА/ч — зарядку телефона необходимо проводить раз в два дня;
• 5000 мА/ч — уже более высокий показатель емкости, с ним можно заряжать телефон уже раз в неделю.

Если вы хотите только читать книги с помощью вашего смартфона и разговаривать, вам будет достаточно и небольшого уровня С. Что же касается фильмов, прослушивания музыки и постоянного присутствия в Сети — помните о том, что вам потребуется более мощная батарея — как минимум, в 4000 мА/ч.

Ориентируясь на приведенные выше показатели, можно самостоятельно определиться с тем, какой аккумулятор нужен для того или иного устройства. Главное — запомнить основные принципы и цифры. Тогда при покупке вместе с продавцом можно будет сделать правильный выбор, о котором никогда не придется жалеть.

Как разрядить аккумулятор 18650?

Выполним безопасную разрядку. Для этого потребуется:

• Лампа накаливания на 12 вольт.
• 2 провода.
• АКБ для разрядки.

Теперь остается припаять провода к лампе и подсоединить к аккумулятору 18650. Будет происходить плавная разрядка.

Так же выполнять разрядку можно специальным агрегатом изображенным на видео ниже.

Максимальный ток разряда может доходить до 35 А. Но лучше это скорее миф, чем реальность. Лучше всего использовать щадящий режим и разряжать током в 1 ампер.

Ток разрядки не должен быть больше 2ух-кратного значения емкости (2С). К примеру АКБ, с емкостью 2000 mah будет равен 4000 mAh. Напряжение не должно находится меньше 2,5 вольт.

Постоянное напряжение

Процесс с использованием постоянного напряжения актуален в случае небольшой дозарядки. Многие устройства с подобным режимом работы функционируют автоматически – это гораздо проще и быстрее, нежели способ, описанный выше. В этом случае уже можно примерно прикинуть, сколько будет заряжаться аккумулятор, поскольку на процесс влияет подаваемое напряжение:

• 14,4 В – аккумулятор 12 вольт зарядится на 80 % в течение 24 часов.
• 15 В – батарея за сутки способна зарядится уже на 90 %.
• 16 В – процент зарядки может достигнуть 95 %.
• 16,3 В – в этом случае аккумулятор заряжается полностью.

Сколько должно быть ампер при зарядке аккумулятора в этом случае? Суть здесь заключается в том, что на протяжении всего процесса изменяется значение тока. Вначале, когда аккумулятор разряжен, величина может доходить до нескольких десятков ампер, но впоследствии ток понижается. Одновременно растет внутреннее сопротивление батареи.

Удобство этого способа – это отсутствие необходимости контролировать силу тока, зарядное устройство способно это делать самостоятельно. И когда АКБ зарядится, прибор также самопроизвольно прекращает процесс.

Как сделать батарею из аккумуляторов 18650?

Для этого следует подготовить следующее:

1. Нужное количество аккумуляторов 18650.
2. Провода или жестяные тонкие пластины.
3. Разъем для вывода питания. Или просто два провода желательно черного и красного цвета.
4. Изоленту или контейнер, в котором батареи будут надежно зафиксированы.

Сборка батареи из аккумуляторов 18650 осуществляется по следующему принципу. Отрицательный торец нужно соединить с положительным. Стоит определится какое соединение нужно, параллельное или последовательное. Первое экономит место в длину, ну а второе в ширину. На рисунке ниже показано как выглядит второе соединение. Это батарея от ноутбука.

Схема последовательного скрепления АКБ.

Параллельное соединение:

Подробности сборки смотрите в видео.

Можно ли повысить ёмкость

Увеличить ёмкость аккумулятора можно лишь незначительно. А вообще этот процесс имеет две стороны «медали»:

1. С одной стороны, это необходимо, если к бортовой сети подключено дополнительное электрооборудование. Кроме того, в холодное время года запас по ёмкости весьма кстати, ведь при снижении температуры воздуха на один градус соответственно уменьшается и мощность на 1 Ач.
2. С другой стороны, работая не в стандартном режиме, стартер подвержен большему износу. А также может не хватать величины характеристик генератора для полной зарядки батареи.

Что влияет на ёмкость батареи в реальных условиях эксплуатации?

Реальная ёмкость автомобильного аккумулятора, как правило, отличается от номинальной. Чем продолжительнее срок эксплуатации АКБ, тем значительнее её снижение. Причин, провоцирующих этот процесс, несколько:

• условия эксплуатации;
• особенности соблюдения сроков и технологии обслуживания;
• способ зарядки батареи.

Какой ёмкости нужно выбирать АКБ

Аккумуляторную батарею выбирают по ёмкости, исходя из марки авто и мощности двигателя. Другими словами, производитель той или иной модели машины уже подобрал оптимальный вариант АКБ. Параметры этого источника энергии указаны в документации на автомобиль.

Кроме того, вы всегда можете поднять капот и посмотреть маркировку батареи.

А какая же ёмкость аккумулятора должна быть? При замене АКБ можно поставить прибор с точно такими же параметрами, что были ранее. Но есть и возможность установить батарею с большей или меньшей ёмкостью. Стоит отметить, что при большем значении этого параметра АКБ будет дольше разряжаться, но и больше времени заряжаться. А при уменьшении Ампер-часов, наоборот, меньше. Вот и вся разница!

А возможно ли как-то восстановить ёмкость аккумулятора? В некоторых случаях это реально, но процесс очень трудоёмкий, причём затраты не оправдывают себя. Проще и дешевле заменить батарею.

Как соединить батарейки чтобы увеличить суммарную емкость?

          Для достижения поставленной цели по увеличению технических характеристик источника питания при работе прибора либо устройства есть варианты различного соединения элементов электрической цепи.

            Существует два метода или схемы подключения:

1. Последовательное соединение.
2. Параллельное соединение.

            Емкость батареи при последовательном и параллельном соединении будет разная. Первый способ даст увеличение только суммарного напряжения, а второй — увеличит суммарную C _б во столько раз, сколько будет взято элементов в схеме:

C_∑ = C₁ + C₂

            Прежде чем приступить к эксперименту, нужно взять два аккумуляторных источника питания с одинаковой степенью износа и зарядки, два диода. Для параллельного соединения минусы батарей нужно соединить вместе, а плюс одной к аноду одного диода, плюс другой к аноду другого. Катоды диодов также надо соединить между собой. Включить нагрузку минусом в точку соединения отрицательных клемм элементов, плюсом в месте соединения диодных катодов. Такая схема соединения увеличит C _б в два раза. Собирать такую цепь без диодов нельзя, т. к. элементы питания разрядятся один через другого.

Измерение параметров аккумулятора телефона

Часто бывает, что телефон быстро разряжается. При этом нужно проверить параметры его батареи на предмет уменьшения емкости. Знать о том, как проверить емкость аккумулятора телефона мультиметром, необходимо не только специалистам салонов по ремонту портативной техники, но и обычным пользователям, задумавшимся о замене батареи смартфона.

Для проверки нужно определить напряжение, выдаваемое аккумулятором, и его ёмкость, определяемые методом контрольного разряда. На батарее телефона или в инструкции по эксплуатации эти параметры должны быть указаны. Если полученные при эксперименте значения отличаются более, чем на 20% в меньшую сторону — возможно, стоит заменить аккумулятор.

Знания о проверке емкости аккумулятора с помощью тестера пригодятся во многих ситуациях: от вопроса замены элементов питания фотоаппарата до теста емкости АКБ автомобиля.

Делюсь мыслью, как проще всего измерить емкость аккумулятора, не покупая дорогостоящих измерительных приборов. В качестве подопытного взят литий-ионный аккумулятор 18650, но мой способ измерения емкости подойдет и других элементов питания. В первой части статьи описывается бюджетный вариант измерения емкости с помощью дешевого USB-тестера. Во второй — измерение емкости литий-ионного аккумулятора без использования измерительных приборов (без мультиметра и USB-тестера). В завершении статьи приведен небольшой обзор и несколько фотографий USB-тестера присланного из Китая.

Аккумуляторы Li-Ion.

В современных электронных устройствах массово используются литий-ионные (Li-Ion) аккумуляторы различных форм и размеров. Независимо от типоразмера все они имеют схожие характеристики и по большому счету отличаются лишь емкостью. Как правило, встречаются аккумуляторы с номинальным напряжением 3,7 Вольт (хотя бывют и на 3,8 Вольт). Li-Ion аккумуляторы на 3,7 В нельзя заряжать выше напряжения 4,23 В и нельзя разряжать ниже 2,5 В, в противном случае возникнет необратимый процесс и элемент останется только выбросить. Разряжать и заряжать аккумулятор можно до любого значения (он не обладает эффектом памяти), лишь бы напряжение находилось в диапазоне от 2,5 до 4,23 В. Однако полностью разряженный аккумулятор следует как можно скорее зарядить, чтобы он преждевременно не утратил свою емкость. Также литий-ионные аккумуляторы отличаются друг от друга наличием защиты. Аккумулятор может быть без электронной защиты (просто гальванический элемент), а может иметь встроенную схему, которая защищает элемент от чрезмерного разряда, перезаряда и перегрева. Но как-бы вы ни оберегали и ни следили за состоянием аккумулятора, емкость его со временем будет неуклонно падать. Чем выше температура эксплуатации и больше циклов заряда-разряда производится, тем быстрее аккумулятор стареет.

Литий-ионный аккумулятор 18650.

18650 — это обозначение наиболее часто встречающегося Li-Ion аккумулятора, размеры которого немного больше обычной пальчиковой батарейки (18×65 мм). Все что относится к аккумулятору 18650, применимо и к другим литий-ионным аккумуляторам! Типоразмер аккумуляторов 18650 часто используется в мощных фонариках, лазерах, различной электронике. Из элементов 18650 собраны аккумуляторные батареи ноутбуков, некоторых шуруповертов и даже электромобилей. Если вы покупаете фирменный аккумулятор, то он скорее всего имеет встроенную электронную защиту. Дешевые же китайские аккумуляторы, заказанные например на Aliexpress, не имеют защиты. Кроме того их ёмкость обычно в несколько раз ниже заявленной.

Батарейка типа крона 9в

Классифицировать данные элементы будем по химическому составу и бренду. А также перечислим под какими цифровыми маркировками он скрывается.

На сегодняшний день существуют следующие марки этого источника питания:

• GP
• Duracell
• Космос
• Энерджайзер или Energizer
• Трофи
• Neda 1604 9v
• Camelion
• Pleomax
• Varta
• Robiton
• Panasonic
• Toshiba

Как можно видеть из списка производством элемента питания типа крона занимаются множество компаний.

По химическому составу можно выделить следующие типы:

Щелочные кроны или алкалиновые. Основная их особенность заключается в долгом сроке службы и высокой цене. Выдерживают сильные нагрузки.

Солевые марганцево цинковые. Данные источники питания производились еще в 19 веке. Через некоторое время их полностью заменили солевые элементы. Электролитам служит раствор хлорида аммония.

Литий железо-дисульфидные. Исполняются с твердым плюсовым электродом. Делают из пирита. Способны прекрасно работать при температуре минус 40 градусов.

Воздушно-цинковые. Работают, когда цинк окисляется кислородом. Имеют большую емкость, достаточно экологичны.

Марганцево-литьевые. Электрод создан из диоксида марганца. В итоге после завершения химической реакции образуется оксид лития.

Литий-тионил-хлоридные. Работают в экстремальных температурных условиях. За счет этого их часто используют военные и ученые.

Аккумуляторные батарейки типа крона

Основное отличие подобных элементов питания от обычных заключается в множественных перезарядках. Зарядка осуществляется через специальное устройство.

Литий ионные или Li-ION. Достаточно эффективные батареи с высокой производительностью. Емкость подобных элементов достигает 700 миллиампер часов. Лучше всего они работают при комнатной температуре.

Никель кадмиевые батарейки Ni-Cd имеют 120 мА*ч. Перезаряжать их можно до 1000 раз. Стоимость достаточно низкая.

Металлогидридные элементы NI-MN. Емкость 170 – 300. Безопасны, без примесей металлов.

Li-Po. Данные источники энергии являются последней разработкой ученых. Работают на основе импульсного преобразования. Перезаряжать можно любым источником где есть 5 вольт. Поэтому их легко можно подзаряжать от компьютера.

Батарея 9в типа крона на корпусе может иметь такую маркировку:

MX1604; MN1604; 1604A; 6LR61; 6LF22; AM6; E-Block; PP3; 9V Brick Battery; 1604; 6R61; 6F22.

Аккумуляторный элемент 7Д-0,125 (7Д-0,1, 7Д-0,11).

Что можно сделать из кроны?

В действительности можно сотворить множество интересных вещей. Например, создать зажигалку, магнит, тайник, выжигатель и многое другое.

Сейчас продемонстрируем как изготавливается тайник. Для этого потребуется аккумуляторная  батарейка крона.

Шаг №1.

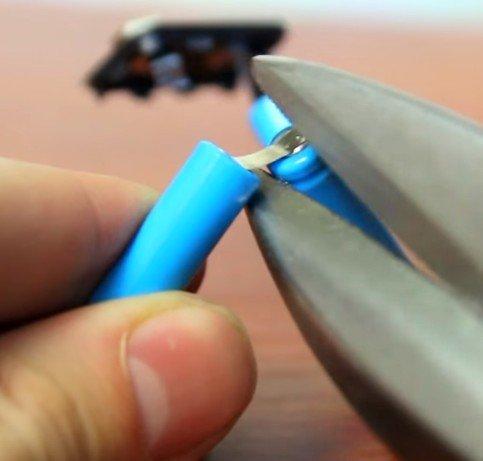

Берете острый нож и делаете надрез в верхней части элемента питания.

Шаг №2.

После того как срез будет выполнен выньте содержимое.

Шаг №3.

Убираем 4 ненужных батареи. Останется 2-е, которые и будут поддерживать работоспособность.

Шаг №4.

Припаиваем проводок к нужному контакту.

Шаг №5.

Крепим аккумуляторы к верхней части с помощью клея.

Шаг №6.

Помещаем оставшиеся две батарейки и крышку обратно в корпус.

Шаг №7.

Прячем в тайник все что туда поместится!

Батарея при этом будет работать правда ее напряжение составит всего 3 вольта.

В данном видео представлено как сделать зажигалку из кроны

Из этого видео узнаете как сотворить электрический магнит

Применение 18650 аккумуляторов

1. Батарейка 18650 вставляется в фонарик.
2. Она нужна для вейпа или электронных сигарет.
3. Может идти как внешний аккумулятор со сменными батареями 18650. По сути это повербанк (power bank) на аккумуляторах 18650.
4. Квадракоптерах.
5. Радиоуправляемых игрушках.
6. Страйкбольных приводах.
7. Для питания электромоторов.
8. Ноутбуках.
9. Шуруповертах.
10. Дрелях.
11. Плеерах.
12. Электрических велосипедах.
13. Переносных телефонных трубках.

Оплетка для батареек 18650

В момент приобретение данного аккумулятора не стоит пренебрегать упаковкой. Кейс для батареек 18650 выполняет защитную функцию. Предотвращает от случайного попадания влаги и касания с металлом. Кроме этого в боксе батарейку 18650 достаточно легко переносить.

Выглядит оплетка следующим образом:

Сколько стоят аккумуляторы 18650?

Расценки на данный девайс везде разные. Здесь все зависит от конкретной компании, характеристик АКБ и собственно магазина.

На данный момент ценник на аккумуляторы емкостью 3500 mAh колеблется в районе 1800 р. На Алиэкспресс он равен 1000 – 2000 р. Но сами понимаете ждать придется долго.

АКБ емкостью 2500 mAh стоит 200 – 1400 р.

Отличие 18650 от аа батарейки

Основная разница заключается в следующем:

1. Размер. Он на пару миллиметров может быть больше. Все зависит от конкретной модели.
2. Заряд. Уровень вольтажа составляет 3,7 вольта. В момент накопления энергии доходит до 4,2-4,3 в.
3. Аккумуляторный тип. То есть многократно подзаряжается. Обычно 500 – 1000 раз.

Если желаете заменить аа на аккумулятор 18650 обязательно сверьте напряжение. Соединив две батареи вида АА получим 3 вольта. А этот девайс выдает около 3,7 в. Поэтому лучше использовать его в фонариках и технике, которая сможет выдержать превышение напряжения.

Им можно заменить три батареи АА или ААА, но здесь опять же будет ни хватать энергии. Снова нужно подумать какие изделия будут работать от пониженного напряжения. Радио приемник и плеер вполне могут потянуть, а вот двигатель или нагревательный элемент будет слабовато работать.

Литий ионный аккумулятор 18650 подвержен старению

Процесс износа происходит в независимости от того, применяется ли аккумулятор li ion 18650 или нет. Существует такое мнение что через несколько лет с момента изготовления их надо выкинуть. Один раз в год батарея теряет заряда целых 10%. Прежде чем брать посмотрите в каком году она была изготовлена.

Еще один минус — это невозможность хранить длительное время разряженными. Это приводит к порче. Старение зависит и от температуры, которая их окружает. Они могут прекрасно работать от -20 до + 20 градусов. Некоторые виды способны функционировать и на +50.

Что означает защищенный аккумулятор?

Как правило литий ионные элементы питания должны иметь напряжение от 2,5-4,2 вольта. Что оно не отклонялось существует специальная защита. Она выполнена в виде небольшой платы с радио элементами. Данный девайс крепится к отрицательному полюсу батареи.

Плата защищает от перегрузки и замка. Она припаивается к минусу с помощью специальной металлической ленты. Такие элементы попадают на рынок под различными брендами. Эта микросхема немного удлиняет данный вид источников питания. Если имеется два слова Short-circuit и Protection значит АКБ находится под защитой.

Так же существует механическая защита. Она срабатывает, когда скапливается большое количество газов.

Проверка работы батареи

В автомобилях, которые используются сегодня, чаще всего прийти в негодность могут элементы электрической системы.

Все современные модели буквально пронизаны различного рода электронными платами, и если генератор и аккумулятор начнут плохо выполнять свои основные функции, это неизбежно отразится на работе всей системы.

В современных моделях есть электронные компоненты, которые при выходе из строя повлекут за собой множество серьезных проблем — вплоть до полной остановки автомобиля.

Наиболее распространенные признаки неисправности генератора следующие:

1. Когда батарея неисправна, она не заряжается до конца или выкипает.
2. При неисправности аккумулятора фары могут светить с разной интенсивностью.
3. Свидетельствовать о некорректной работе генератора могут постоянно доносящиеся из него шумы.

Схема

За прошедший, без малого, год было достаточно времени, чтобы оценить преобразователь и как устройство вообще, и конкретную собранную схему в частности, и привнесённое дополнение в конструкцию включения питания мультиметра (установка дополнительной кнопки включения питания от аккумулятора к преобразователю параллельно штатной, для работы с ней в тандеме). Буду краток – как пользователь доволен абсолютно всем, с одной маленькой оговоркой. Дело в том, что для включения мультиметра штатную кнопку приходилось нажимать дважды – для устранения было необходимо открыть корпус мультиметра и выполнить регулировку нажимного штока дополнительной кнопки. Но за предыдущие годы пользования мультиметром настолько достало лазить в его внутренности, что был согласен в течении всего этого времени быстренько дважды щёлкать штатной кнопочкой ибо всё остальное было настолько органично, что слов нет. Аккумулятора хватало минимум на неделю, при необходимости замена производилась в течении 15 секунд, если не торопясь. Однако то, что дело нужно довести до конца всегда помнил и вот, наконец, сподобился. Извлёк временную платку и глядя на неё, не изменяя существующей схемы, нарисовал в Layout печатную плату.

Распечатал, перевёл рисунок на фольгированный текстолит, протравил и перенёс на полученную печатную плату все электронные компоненты. При изготовлении размеры печатной платы взял не под отсек питания, а под корпус, выполненный из батарейки типа «Крона». Места несколько поменьше, зато какое удобство и законченность конструкции. Как изготовить такой корпус смотрите здесь («Корпус электронного устройства из батарейки»).

В соответствии с намерениями, клеммную колодку от «Кроны» и изготовленную заглушку, вместо штатного донышка, припаял к плате, используя для этого дополнительные  металлические элементы. Крепление получилось достаточно надёжным, а всё вместе приобрело вид законченной конструкции.

Произвёл пробное включение с замером выходного напряжения. В виду того, что мультиметр был разобран, сделал это при помощи ТЛ-4м. Стрелка показала почти 10 вольт. Не поверил, электронные компоненты те же, только плата другая. Очень кстати сохранилось фото замера выходного напряжения ещё со времени сборки временной платы, тогда оно равнялось 8,7 В. Пришлось собирать мультиметр с питанием от кроны. Действительно выходное напряжение повысилось на 0,8 В. Да, правильная печатная плата не чета временной.

С питанием своего мультиметра напряжением 9,5 вольт согласился и поместил собранную схему в оболочку, но перед этим уложил на печатные проводники изолирующую прокладку из толстого полиэтилена. Внешняя оболочка изготовлена из совсем тонкой жести вот и нет на неё надёжи, во избежание короткого замыкания прокладка пусть будет. Преобразователь полностью готов к эксплуатации.

Перед сборкой мультиметра сделал пробное включение и очень кстати, кнопка включения опять потребовала двойного нажатия и напомнила о необходимой регулировке. А так прибор функционировал нормально.
