Сломался разъем зарядки ноутбука, как зарядить

Если мощность новой зарядки выше, некоторое время устройство будет заряжаться, но это приводит к перегреву функциональных частей. Через определенный период времени может случиться короткое замыкание или выход из строя материнской платы, в результате перегрева.

Если же используется устройство с низкой мощностью, которая меньше, чем у оригинального зарядного устройства, то аппарат будет подключаться и работать, но заряд осуществляется гораздо дольше по времени. Возможно, все системы будут работать не в полную силу.

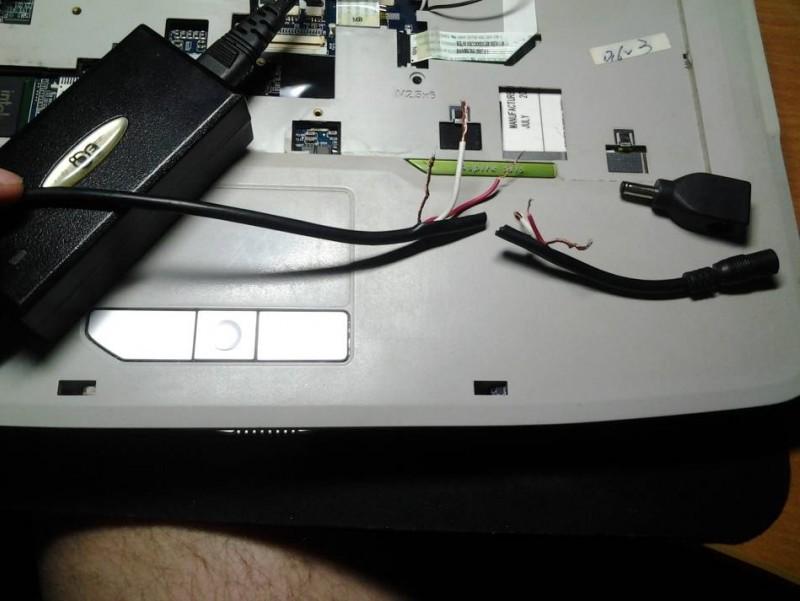

Сломался разъем зарядки ноутбука, как зарядить:

• Для зарядки ноутбука можно воспользоваться обычным пауэрбанком. То есть это портативный накопитель энергии, который используется во время путешествий, в дорогах, для зарядки мобильных телефонов. Их можно использовать и для того, чтобы произвести зарядку ноутбука.
• Конечно, мощности некоторых устройств может не хватить, чтобы полностью выполнить зарядку аппарата, но все же сохранить работоспособность на некоторое время вам удастся. Основная задача — приобрести подходящий провод, который на обоих концах заканчивается USB-разъемом.
• Способ хорош в дороге, во время путешествий в поезде, когда нет возможности подключиться к стационарной сети или нет зарядки для ноутбука. Справиться с этой проблемой можно также при помощи обычного прикуривателя автомобиля.
• Придется приобрести отдельный разъем, чтобы подключить ноутбук. Этот метод расходует энергию аккумулятора, но идеальный вариант в том случае, если вы путешествуете, находитесь в дороге и необходимо срочно продлить работу гаджета.

Ремонт зарядного устройства ноутбука

Зарядить ноутбук, если сломалась зарядка, можно многими способами. Однако в большинстве случаев они являются временными, поэтому рекомендуем приобрести оригинальное зарядное устройство.

Телефон не заряжается от зарядного устройства – что делать?

Часто зарядки возят с собой в сумке или кармане, и чтобы они занимали минимум места, их шнуры скручивают с перегибом и натяжкой.

Это в свою очередь приводит к практически незаметному глазу обрыву провода и неработоспособности зарядки. Как раз обрыв в шнуре – это самая распространенная поломка в таких видах устройств, и выбрасывать его из-за этого, честно говоря, жалко.

Да, можно конечно купить новую и не мучиться, но если устройство нестандартное, например, телефон старой модели, то найти такую зарядку не всегда возможно. А на «барахолке» вам могут подсунуть блок с такой же проблемой, да и лишние траты никому не нужны.

Поэтому ремонт зарядного устройства – дело полезное и стоящее.

Как починить зарядное устройство для телефона, смартфона, планшета своими руками

Ниже, в этой статье будет описан простой и не требующий специального оборудования способ ремонта, который даст вашей зарядке вторую жизнь.

На фото – зарядка с проблемой в шнуре.

Не всегда обрыв видно невооруженным глазом. Он может скрываться под толщей основной (верхней) изоляции и остается практически незаметен.

Но, как показывает практика, перелом происходит чаще всего возле входа в блок или у основания штекера.

Чтобы обнаружить место обрыва, достаточно подсоединить включенную зарядку к телефону и пошевелить шнур в подозрительном месте.

Как только вы увидите, что зарядка на мгновение «пошла», значит в том месте, где вы в этот момент шевелили, и есть обрыв.

В этом случае, внимательно присмотревшись, излом и обрыв были видны и без шевеления. Он как раз получился на входе в блок питания.

Основная проблема в ремонте таких блоков состоит в том, что он не разборной. Поэтому, чтобы добраться до электронной платы, нужно проявить аккуратность и некоторые усилия.

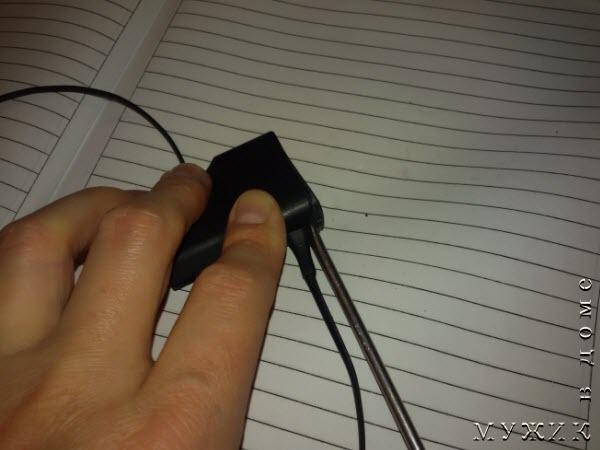

Используя отвертку и нож, необходимо поддеть основание задней крышки и снять ее.

Поддевать следует в месте входа шнура в устройство. Если вход слишком плотный, можно слегка обрезать резиновый хомут.

Делать это нужно аккуратно, чтобы совсем не обрезать провод.

Подковырнув отверткой, пытаемся поднять крышку вверх.

Может случиться так, что она треснет напополам, но чаще, как и в этом случае, крышка снялась целиком, без повреждений.

Даже было видно, что у нее есть защелки, а в корпусе зарядного устройства выемки под них.
Это значит, что есть возможность после ремонта поставить крышку на свое место без использования клея.
Когда крышка снята, нужно вытащить из корпуса печатную плату. Так как она «сидит» плотно, достать ее поможет отвертка. Уперев лезвие отвертки о корпус и зацепив ее окончанием одно из мест пайки, вытягиваем плату наружу.

Устройство корпуса такое, что при вставленной внутрь плате ее входные контакты соединяются с зажимами штырей вилки питания. Поэтому, устанавливая плату обратно в корпус, нужно учесть этот момент.
На фото ниже показана плата со всеми своими «внутренностями». Провода припаяны снизу.

Вид с противоположной стороны.

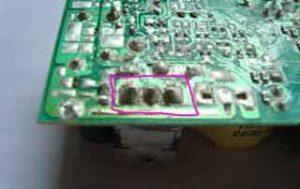

А вот на фото дорожки для входных контактов.

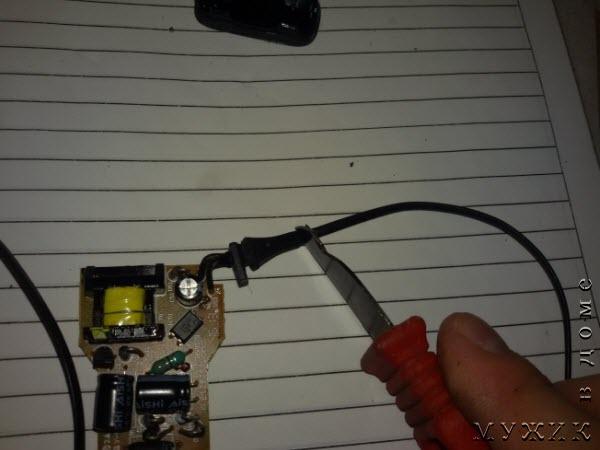

Провод придется обрезать ниже того места, где находится повреждение

Но очень важно запомнить, какой провод «+», а какой «-». В некоторых случаях провода имеют соответствующий цвет, красный — это положительный, а черный — отрицательный проводник

При цветной маркировке обрезать можно смело, а после просто припаять провода, соблюдая полярность.
В нашем случае провода одноцветные, но так как шнур плоский, можно проследить, с какой стороны шнура провод идет на минус, а с какой на плюс. Пометить, ну а потом уже обрезать.

Далее, отпаять оставшиеся концы от платы и подготовить отверстия для пайки нового провода.

Не теряя метки, зачистить и залудить провода на шнуре.

По одному припаиваем их к плате, соблюдая полярность.

На печатной плате в месте пайки обычно есть маркировка полярности.

Чтобы шнур на выходе не болтался, наматываем на его входную часть бандаж из черной изоленты. Толщина бандажа должна быть такой, чтобы войти в прорезь для провода и зафиксироваться в нем.

Перед установкой крышки проверяем работу устройства. Включаем его в сеть и подсоединяем к телефону. Если телефона на данный момент нет при себе, используем вольтметр постоянного тока.

Так как внутренний контакт в гнезде имеет очень тонкую трубку, и щуп прибора не заходит в него, можно для проверки использовать кусочек тонкой медной проволоки.

Всунув ее в трубку внутреннего контакта, подсоединяем к ней и наружному выводу штекера щупы измерительного прибора.

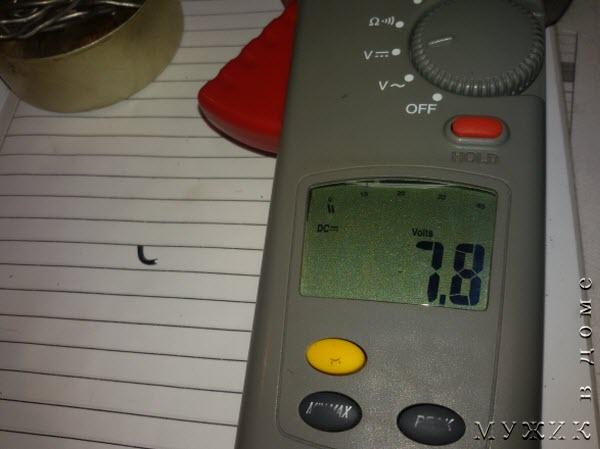

Вольтметр показывает, что напряжение присутствует, а это значит, что поломка устранена.

Теперь защелкиваем заднюю крышку.

Подсоединяем телефон и радуемся результатам проделанной работы.

Ремонт зарядных устройств для ноутбуков своими руками — схемы

Ремонт зарядных устройств для ноутбуков — в устройстве ноутбука, блок питания наиболее подвержен поломкам. В случае появления проблем в питании лэптопа, скажем, зарядка аккумулятора происходит не так как надо либо короткое время держится накопленный заряд в батареи. Тогда вот для вас небольшой материал на эту тему:

Сам адаптер выполнен в стандартной пластиковой коробке, обычно черного цвета, внутри которой расположен преобразователь импульсного типа с выходным напряжением 19v и током 3А. Это стандартная конструкция для многих ноутбуков и единственное, что их отличает друг от друга — разъем питания. Для наглядности предоставляю здесь три принципиальные схемы адаптеров для ноутбуков.

Для увеличения кликните по картинке

Если в определенный момент батарея ноутбука перестала совсем заряжаться, то первым делом нужно проверить зарядное устройство на предмет его исправности. При отсутствии свечения сетевого индикатора указывает на то, что проблема скорее всего кроется именно в блоке питания. Именно с него и следует начинать искать неисправность, а затем принимать решение — делать ремонт ему или приобретать новый.

Ремонт зарядных устройств для ноутбуков

Здесь мы поэтапно рассмотрим всю процедуру ремонта, и что нужно будет для этого сделать.

1. Во первых сначала необходимо добраться до самой платы блока питания, для этого воспользовавшись ножом нужно аккуратно разделить корпус БП на две половины.

2. Затем, после того как вы вскрыли корпус, нужно демонтировать радиатор охлаждения, а что бы было удобнее было снимать его, предварительно отсоедините провод питания.

Часто встречающаяся неисправность

3. Наиболее часто встречающейся поломкой в зарядном устройстве ноутбука является короткое замыкание в проводе питания. Происходит это ввиду частого его скручивания и как правило появляется такая проблема в районе разъема. Следовательно, КЗ влечет за собой выход из строя выпрямительного диода, установленного в цепи питающего напряжения.

Для выявления предполагаемой неисправности, на следующим шаге нужно прозвонить мультиметром питающий провод на предмет короткого замыкания, а также проверить выпрямительный диод.

4. В случае обнаружения пробоя диода его следует заменить на новый. Для выполнения этого, необходимо выпаять из платы теплоотвод и сам диод, затем установить новый и запаять обратно в плату.

Установка диода

5. После того как вы поставили на место новый диод и запаяли его, нужно отрезать лишние концы выводов, а место пайки очистить от флюса и обработать спиртом. Для обеспечения лучшего контакта диода с радиатором, на подложку диода рекомендуется нанести тонкий слой теплопроводной пасты, например: КПТ-8.

6. Теперь нужно смонтировать радиатор на свое место, но прежде следует сделать ремонт провода питания, то-есть убрать короткое замыкание. Делается это таким образом — отрезается разъем в месте, где был перекручен шнур и произошло КЗ. Далее срезается изолирующий слой штекера и убираются оставшиеся концы провода.

Ремонт провода

7. Убрать пять миллиметров изолирующего слоя на шнуре, одеть на провод отрезок термоусадочной трубки, зачистить жилу и припаять на свои места в разъеме, при этом не перепутайте «плюс» с «минусом», смотрите на фото. Прозвонить, нет ли опять короткого замыкания и убедившись в его отсутствии поместить штекер в термоусадочный кембрик, а затем нагреть его для усадки по форме.

8. На этом шаге реставрированный провод в обратном порядке припаивается к печатной плате с обязательным соблюдением полярности. Контактная площадка на печатной плате обозначенная символами «GND» служит для подключения «минусового» провода.

9. Корпус зарядного устройства собирается в такой же последовательности, как и разбирался. Однако, прежде чем садить все на клей, убедитесь в его работоспособности, а потом уже нужно будет склеить все как было.

Ремонт зарядного устройство для ноутбука своими руками

Как зарядить телефон, если сломано гнездо

Однако прежде чем обвинять гнездо зарядки смартфона, необходимо убедиться, что именно эта деталь портативного гаджета вышла из строя. Ведь зарядные устройства, PowerBank и внешние аккумуляторы приходят в негодность ничуть не реже деталей мобильных телефонов.

Проверить это крайне просто: достаточно лишь сменить зарядное устройство. Если проблема была решена, то, скорее всего, дело не в гнезде смартфона. Но в тех случаях, когда неполадка осталась, придётся использовать другие способы.

Некоторые методы устранения поломки не требуют особых навыков со стороны пользователя, другие же могут быть осуществлены только при наличии специальных инструментов. Поэтому целесообразнее будет рассмотреть каждый способ отдельно от другого метода.

Видео-инструкция зарядки мобильного телефона со сломанным гнездом батареи

1. Найти положение, в котором зарядка начнется

Интуитивный метод, которым пользуются все пользователи при проблеме с гнездом. Его суть в том, чтобы найти такой угол при, при котором зарядка провода и USB-порта совпадают. Затем пользователю остаётся только как-нибудь закрепить данное положение мобильного телефона.

2. Как зарядить телефон лягушкой

Существуют специальные приборы, которые заряжают непосредственно батарею мобильного телефона — лягушки. Суть данного устройства проста:

1. На контакты аккумулятора (в соответствии со значением) нужно поставить» усики» прибора.
2. Затем лягушку подключают к сети.

Однако данный метод подходит только для смартфонов со съёмным аккумулятором. Так как в устройствах-моноблоках достать батарею просто нельзя.

3. Быстрая подзарядка с помощью удара или нагрева

Эти способы достались аккумуляторам телефонов от обычных пальчиковых батареек. Смысл трюка состоит в том, чтобы точно нанести удар по аккумулятору устройства. Способ даст пользователю ещё несколько минут работоспособности смартфона, потом устройство разрядиться на 100%.

Подобного эффекта можно нагревая корпус устройства рядом с батареей. Делать это лучше всего при помощи какого-нибудь металлического посредника. Отлично подходят железные столовые приборы.

4. Прямая зарядка аккумулятора

Если у пользователя нет рядом зарядного устройства для его модели смартфона, но есть старый адаптер, то его также можно приспособить для зарядки устройства. Для этого нужно:

1. Зачистить провод старого адаптера.
2. Найти у него плюс и минус.
3. Присоединить к батарее: плюс к плюсу, а минус к минусу.
4. Закрепить конструкцию клейкой лентой или скотчем.

Если всё выполнено верно, то зарядка начнётся моментально. Однако следует быть крайне осторожным, так как провода зарядного устройства больше не защищены и могут ударить током.

5. Делаем зарядное устройство для аккумулятора в походных условиях

Труднее всего разобраться с проблемой разряжающегося аккумулятора смартфона в походных условиях, когда источники электричества нет в радиусе нескольких километров. Несмотря на всю суровость условий, опытные путешественники уже давно решили данную проблему.

Первым делом, необходимо максимально серьёзно подойти к подготовке похода. Продумать все варианты зарядки портативных гаджетов. При этом не стоит брать с собой слишком много устройств, лучше остановиться на исключительно необходимых приборах.

Существуют два типа зарядных устройств в походных условиях:

• солнечные батареи;
• переносные аккумуляторы работающие на батарейках.

Данные устройства будут типами источника питания, то есть заменять основной блок зарядного устройства. Пользователю остаётся только провести провод зарядки от одного выбранного прибора до смартфона и зарядное устройство в походе будет готово.

Видео-инструкция того, как сделать зарядное устройство для аккумулятора телефона в походных условиях

Краткий ликбез по основным неисправностям

Самые очевидные варианты, такие как провод и блок питания можно исключить с помощью другого телефона или другого набора «блок питания + провод».

Неисправность провода

Осмотрите внимательно провод. У него не должно быть обрывов или надрезов

Еще обратите внимание на штекер. Он должен быть чистым и ровным

Попробуйте зарядить телефон используя другой кабель.

Проблема с блоком питания

Блок питания реже выходит из строя, но и его не стоит исключать. Обычно блоки питания имеют разъем для провода. Проверьте состояние разъема. Если есть возможность, проверьте работоспособность блока питания при помощи другого телефона и провода. Так же на блоке питания не должно быть сколов, царапин и деформаций корпуса.

Еще некоторые типы смартфонов очень капризны к стабильному напряжению зарядки. Поэтому, они могут и не работать с дешевыми блоками питания.

Повреждение или загрязнение разъема зарядки

Сам разъем зарядки часто является причиной отсутствия питания у телефона.

Всего бывает несколько типов неисправности:

1. Грязь и пыль на контактах. Это простая причина, которая может послужить барьером для зарядки устройства. Достаточно почистить разъем зарядки щеткой;
2. Окисление контактов. Контакты окисляются после случайного попадания воды или конденсата на разъем зарядки;
3. Отрыв от платы и повреждение разъема. Механическое повреждение разъема, которое препятствует зарядке. Обычно ломается пластмассовая часть, но бывают случаи, когда и сам разъем вырывают из платы.

Неисправность аккумулятора

Телефон не может зарядиться из-за вышедшего из строя аккумулятора. Это бывает из-за механического повреждения, перегрева или брака. Решается только заменой аккумулятора на новый. Кстати, если ваш телефон может передавать данные по USB и при этом он не заряжается — то это тоже скорее всего неисправность аккумулятора.

Еще бывает такое, что аккумулятор теряет свою емкость. Например, телефон может не заряжаться больше 11 процентов, или быстро садиться после зарядки.

Контроллер заряда на аккумуляторе

Отдельно от аккумулятора существует контроллер заряда. Он может располагаться как на самом аккумуляторе, так и на плате управления. Если контроллер заряда выходит из строя, то и аккумулятор не сможет зарядиться.

Обычно проблема с платой возникает не только с отсутствием зарядки, но и когда телефон вообще не включается. Такая неисправность характерна для телефонов, которые падали с высоты или заливались жидкостями.

Заряжаем батарею телефона с помощью адаптера

Часть пользователей таскают в карманах по несколько батарей, так как в случае исчезновения электроэнергии, достаточно вставить новый аккумулятор, и они из сети не исчезнут. При этом, во время работы одной батареи, вторая стоит на зарядке. Но, в этом случае нужно брать и второй телефон, чтобы вытащить из него аккумулятор. Да и когда сел один аккумулятор, второй может не успеть зарядиться. Давайте решим эту задачу.

1. Данное действие можно провернуть при помощи стандартного адаптера.В данной ситуации у адаптера несколько шлейфов, и большая часть пользователей довольно быстро в них разберутся, не испортив их;
2. Поэтому, если разъём имеет форму пирамиды, пользователю всё равно нужно отрезать кончик, и провести разделение одного провода на 2. Но, если вы не желаете вредить зарядке, используйте зарядное устройство от устаревшего смартфона;
3. Также, можно применить планшетную зарядку или от ноутбука. Главное, чтобы штекер был круглым в сечении и с силой тока в 5А, и 20v. Продолжим нашу конструкцию, чтобы заряжать телефоны. Возьмём некоторое число проволок из алюминия, или меди. Также, нам нужна изолента;
4. Данное устройство нужно подсоединить по варианту, который мы рассмотрели выше, но, немного не так. Нужно всунуть одни из медных проволок внутрь слота, а вторая должна быть снаружи, у них будет заряд с разным полюсом. Отсюда, человек передаст (+) и (-) при помощи данных проволок из меди.
