Обзор и тестирование производительности mikrotik hap ac

Процессор и память

Роутер редко рассматривают в качестве компьютера. Тем не менее, как и для любого компьютера, характеристики процессора и объем оперативной памяти играют огромную роль. В современной семье может быть немало устройств, которым необходимо беспроводное соединение. Потоковое видео и онлайн-игры требуют передачи по сети больших объемов данных. Справится со всем этим наилучшим образом сможет роутер, вычислительная мощность которого достаточно высока.

Обращайте внимание на число ядер процессора. Чем их больше, тем лучше

Важная также и тактовая частота, измеряемая в мегагерцах или гигагерцах. Здесь также следует отдавать предпочтение модели с более высоким показателем. Это же касается и оперативной памяти. Все это прекрасно знакомо вам по компьютерам, но в отношении маршрутизаторов об этом моменте часто забывают.

Только двухдиапазонный

Модель должна быть как минимум двухдиапазонной. Это означает, что она способна передавать сигнал на двух частотах. Бывают также трехдиапазонные (и более) роутеры. В итоге вы сможете использовать дома или в офисе две беспроводные сети. При желании, с разными паролями.

Одной из этих частот всегда является 2,4-гигагерцевая. Она работает лишь со старыми стандартами беспроводной связи, подобными 802.11n. Ее большими плюсами являются совместимость со старыми сетевыми устройствами и широкая зона покрытия. Но в больших домах и офисных зданиях, где у всех есть беспроводные сети на этой частоте, интернет может работать не лучшим образом.

Двухдиапазонным маршрутизатором также поддерживается частота 5 ГГц. Работает такая сеть заметно быстрее. Ее преимущество состоит в поддержке современных стандартов: 802.11ac и его улучшенная версия — 802.11ac Wave 2. Напомню также, что уже вскоре ожидается 802.11ax — следующее поколение.

Эта частота менее загружена, а зона покрытия меньше. Если вы хотите смотреть фильмы и видео в качестве Full HD и 4K, то без двухдиапазонного роутера вам не обойтись.

Подготовка

Получение статического «белого» IP-адреса

Для использования всех возможностей роутера вам потребуется статический «белый» IP-адрес; закажите эту услугу у интернет-провайдера.

Соглашение. Провайдером выделен адрес

Загрузка клиента для настройки RouterOS

Обязательно скачайте программу Winbox до начала проведения любых нижеописанных манипуляций. К сожалению, она доступна только для Windows, но может быть запущена в виртуальной машине.

Подключение роутера

Подключите устройство к питанию, кабель провайдера установите в первый порт. Также патч-кордом соедините ваш компьютер с роутером, используя любой свободный порт. (В этой инструкции используется пятый.)

MikroTik hAP AC минимально настроен по умолчанию, поэтому компьютер получит внутренний IP-адрес из специфической подсети . Запустите Winbox.

Во вкладке Neighbors представлен список роутеров; подключайтесь к единственному доступному, используя адрес , имя пользователя и пустой пароль. В открывшемся окне вы увидите описание базовой конфигурации.

Реальная пропускная способность

MikroTik hAP AC использует внутреннюю антенну 2 дБ, что неплохо, но не предел мечтаний. Опять же, в моем случае это будет хорошо, потому что я планирую использовать несколько точек доступа, установленных по всему офису. Но если вы желаете использовать один Микротик HAP AC, чтобы обеспечить покрытие для всего офиса. То это может быть не самым лучшим решением для вас, не хватит мощности всенаправленной антенны. Нет, точка будет работать, но в дальних углах и через некоторые стены вам скорее всего не удастся достичь серьезных скоростей передачи из-за затухания сигнала. В особо потайных местах сигнала и вовсе может не быть, переотражение и затухание сделают свое дело.

Что ожидать от MikroTik HAP AC или качество радиосвязи

Другим фактором достижения максимальной скорости передачи является ваше фактическое радиосоединение с вашей точкой доступа. В идеальном мире вы всегда будете подключаться со скоростью 1300 Мбит, но на самом деле этого почти никогда не бывает.

Например, большинство ноутбуков оснащены 2 × 2 беспроводными картами стандарта 802.11ас, а не 3 × 3. Из того, что я знаю, только Apple MacBook Pro оснащены очень хорошими беспроводными адаптерами Intel 3 × 3. Большинство других, имеющих 2 × 2 радио, ограничит вашу скорость передачи и даст вам теоретическую максимальную скорость радиосвязи 866 Мбит.

Телефоны и другие небольшие устройства чаще всего имеют антенный модуль в конфигурации только 1 × 1 AC, ограничивающие предельную скорость радиосвязи до 433 Мбит.

Рядом с максимальной скоростью важнее то, какую реалистичную скорость вы можете получить при подключении к точке доступа. Даже если у вас на вашем ноутбуке карта 3 × 3 AC и приличная антенна. Это все равно не гарантирует, что вы всегда сможете получить максимальную скорость передачи. Расстояние, стены, другие сигналы на той же частоте, плохие программные или аппаратные реализации, есть много причин, по которым доставка Wi-Fi сигнала становится непростой задачей.

Обновление программного обеспечения

Проверьте доступность интернета (с помощью браузера или как привыкли). Наличие подключения даст возможность обновить микропрограмму RouterBOARD и RouterOS перед настройкой.

Не страшно, если подключения к интернету не оказалось. (Предположим, провайдер блокирует доступ при смене оборудования.) Продолжите настройку со следующей главы — вы сможете вернуться к этому шагу позднее.

Обновление RouterOS

В главном меню Winbox перейдите в раздел System — Packages. В открывшемся окне, прежде всего, выберите «ветку» обновлений — Channel. Опытные системные администраторы предпочитают  (отстающую по возможностям, но наиболее стабильную). Чтобы получить максимум функциональности — используйте .

Нажмите кнопку Check For Updates. Затем, если обновления будут найдены, — Download&Install. Роутер перезагрузится, а Winbox разорвет соединение. Дождитесь перезагрузки устройства (характерный двойной звуковой сигнал), спустя полминуты, подключитесь снова, нажав кнопку Reconnect.

Обновление RouterBOARD

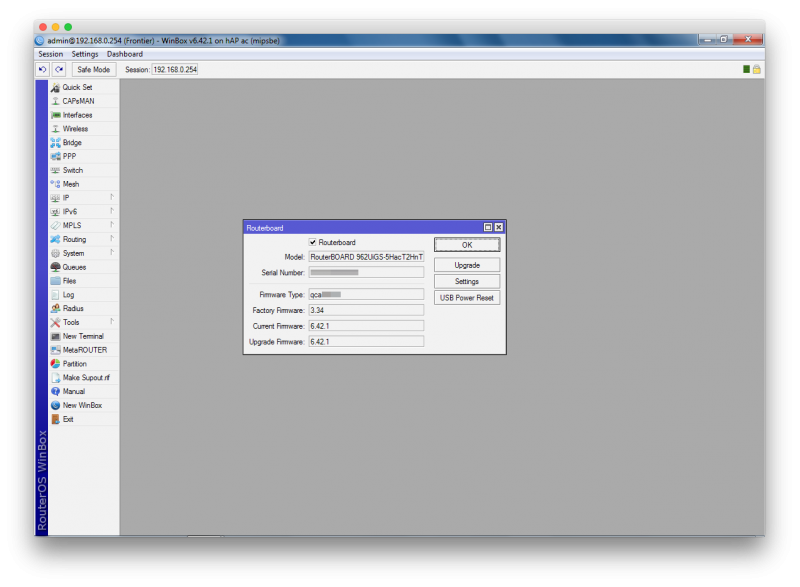

Осталось обновить микропрограмму. Перейдите в System — Routerboard. Нажмите Upgrade, подтвердите желание обновить «прошивку». Еще одна перезагрузка.

Подключение роутера MikroTik и подготовка к настройке

Чтобы задать все необходимые параметры, нам сначала нужно подключится к маршрутизатору и подключить к нему интернет. Так как сетевого кабеля в комплекте нет, то вы скорее всего будете подключатся к нему по Wi-Fi сети. Настроить можно не только с ноутбука, или ПК. Можно использовать планшет, телефон, или другое устройство.

Сначала подключите адаптер питания и включите его в розетку. Так же сразу можете подключить к MikroTik интернет (сетевой кабель от провайдера, или модема). В порт Internet.

Если у вас есть сетевой кабель, и нет возможности подключится по Wi-Fi, то просто подключите один конец кабеля в LAN порт роутера, а второй в порт сетевой карты вашего компьютера.

Дальше просто подключаемся к открытой Wi-Fi сети, в названии которой есть «MikroTik».

Если в вашем случае сеть будет закрыта паролем, или при входе в настройки роутера будет появляться запрос пароля, то скорее всего его уже кто-то настраивал. Сделайте сброс настроек по инструкции: как сбросить пароль и настройки роутера MikroTik RouterBOARD.

Выглядит это вот так:

Доступа к интернету сразу может не быть. Мы еще не настроили подключение маршрутизатора к провайдеру. Это нормально. Переходим к настройке.

AC не играет большой роли, но кое-что надо учесть

Вендоры беспроводных маршрутизаторов хвастаются максимальной пропускной способностью своих устройств. На рынке представлены модели AC1200, AC1900 и даже AC5400. Реальную скорость это не отражает, лишь сумму всех полос (в мегабитах в секунду), на которых данная модель излучает сигнал. Величина скорее теоретическая, но ниже AC1200 покупать не следует.

Если вам предлагается модель AC750, AC900 или с еще более низким показателем, то речь идет об устаревшем устройстве и, соответственно, устаревшей технологии. Подобное решение будет не лучшим выбором для современного умного дома, где важны скорость, безопасность и стабильность, а также возможность подключать большое число устройств.

Из чего состоит hAP AC

Аппаратную платформу своих устройств MikroTik называет RouterBOARD. Она состоит из системной платы и установленных на ней компонентов, а также управляющей микропрограммы.

Но гораздо важнее другой «бренд» — RouterOS. Это собственная операционная система на базе Linux, под управлением которой работают все устройства MikroTik. Настройка роутера сводится к настройке RouterOS.

Процесс конфигурирования различных устройств будет максимально схожим. Таким образом, нижеприведенная инструкция может быть использована с практически любым роутером MikroTik, а не только hAP AC.

RouterOS доступна отдельно от RouterBOARD. Скачав и установив эту операционную систему, вы сделаете полноценный маршрутизатор из любого персонального компьютера.

Wireless capabilities

Details
Wireless 2.4 GHz Max data rate	300 Mbit/s
Wireless 2.4 GHz number of chains	2
Wireless 2.4 GHz standards	802.11b/g/n
Antenna gain dBi for 2.4 GHz	3.5
Wireless 2.4 GHz chip model	IPQ-4019
Wireless 2.4 GHz generation	Wi-Fi 4
Wireless 5 GHz Max data rate	867 Mbit/s
Wireless 5 GHz number of chains	2
Wireless 5 GHz standards	802.11a/n/ac
Antenna gain dBi for 5 GHz	4.5
Wireless 5 GHz chip model	IPQ-4019
Wireless 5 GHz generation	Wi-Fi 5
Wireless 5 GHz Max data rate	1733 Mbit/s
Wireless 5 GHz number of chains	4
Wireless 5 GHz standards	802.11a/n/ac
Antenna gain dBi for 5 GHz	4.5
Wireless 5 GHz chip model	QCA9984
Wireless 5 GHz generation	Wi-Fi 5

Приложение для телефона

Еще недавно управление устройством через веб-браузер считалось достаточным. Но его трудно назвать удобным. Многим такой интерфейс представляется неудобным. И производители роутеров разработали приложения для смартфонов. Эти программы могут использоваться для настройки маршрутизаторов.

Здесь важно учесть, что подходы компаний к разработке такого софта заметно различаются. В некоторых вы сможете поменять только базовые настройки, к примеру, пароль беспроводной сети

Другие же предлагают вам возможность настроить большинство функций.

Для того, чтобы приложение работало, необходимо, чтобы смартфон, на котором оно установлено, был подключен к сети Wi-Fi. Таким образом, использовать программу настроек вы сможете только находясь вблизи от устройства. Если вас интересует функция удаленного управления из любого места через интернет, то перед покупкой модели нужно интересоваться, предусмотрена ли она.

Домашние роутеры — устройства сложные

Знать о их скрытых возможностях очень важно, поскольку от этих устройств во многом зависит комфорт и безопасность вашей работы в интернете

Распаковка и обзор MikroTik hAP ac²:

Описание

MikroTik hAP ac lite (RB952Ui-5ac2nD) – это двухдиапазонный Wi-Fi роутер, который поддерживает частоты 2,4 и 5 ГГц. Беспроводной роутер поддерживает работу в беспроводных стандартах 802.11b/g/n и 802.11a/n/ac.

Основные характеристики MikroTik hAP ac lite Частота Wi-Fi: 2.4 и 5 ГГц Скорость Wi-Fi: 300 и 433.3 Мбит/с (стандарт AC – 433.3 Мбит/с, стандарт N – 150 Мбит/с) Частота процессора: 650 МГц Оперативная память: 64 Мб Порты: 5 × 100 Мбит/с LAN 1 × USB 2.0

Достоинством hAP ac lite является поддержка работы на частоте 5ГГц. Поэтому в многоквартирных домах и офисных зданиях с высоким уровнем помех беспроводной маршрутизатор позволит обеспечить стабильную работу.

MikroTik RB952Ui-5ac2nD поддерживает подачу питания с помощью стандартного блока питания или через 1-й сетевой порт по технологии Passive POE.

Через 5-й сетевой порт можно подать питание 24В 0,5А по технологии Passive POE на другое устройство, например, запитать уличную Wi-Fi точку.

На корпусе маршрутизатора есть полноразмерный порт USB 2.0. Он предназначен для подключения внешних накопителей или 3G/4G модемов. Перед использованием модема, убедитесь, что ваша модель входит в .

Операционная система RouterOS Level4, которая управляет маршрутизатором, позволяет настроить ограничение скорости интернета, закрыть доступ к определенным сайтам или социальным сетям, ограничить закачку торрентов, настроить VPN подключение, организовать HotSpot, настроить роутер на одновременную работу с двумя интернет провайдерами и многое другое.

Несколько точек доступа с контроллером

Заинтересовал представленный Mikrotik модуль CAPsMAN в RouterOS. Интересна концепция наличия центрального контроллера WiFi с несколькими точками доступа, распространяющимися по всему офису. HAP AC станет идеальным кандидатом для создание беспроводной сети. В офисе можно использовать несколько потолочных точек доступа для лучшего покрытия, связанных в единую систему. Для того, чтобы иметь хороший охват и скорость везде.

Нет уверенности в WiFi-маршрутизаторе / брандмауэр / точки доступа домашнего класса с гигантскими антеннами, расположенными где-то в офисе. Чтобы обеспечить сетью WiFi всех клиентов, которые у вас могут быть, где бы они ни находились. Маркетологи активно наращивают количество внешних антенн. Такие роутеры продаются только потому, что потребители считают, что чем больше антенн, тем лучше — какое то безумие, но этот прием работает вполне успешно. Я бы предпочел иметь 3 радиомодуля с низким энергопотреблением, распределенные по офису, и 1 мощный источник в середине. Это даст вам намного лучшую среднюю пропускную способность и лучшее покрытие по всему офису.

Также помните, что каждое устройство WiFi, большая антенна или нет, ограничено одинаковым количеством выходной мощности. Да, более крупная антенна поможет вам получать сигналы, но не столько, сколько вы себе представляете. 3dB extra на вашей антенне не увеличивает ваш диапазон так, чтобы увеличить площадь покрытия вдвое. Поскольку общая выходная мощность определяется максимальным дБ. Таким образом, вы можете использовать большую антенну или увеличить мощность передачи сигнала. Делать и то и другие не нарушив закон нельзя.

Таким образом, более предпочтительный вариант иметь 3 точки доступа, расположенных по всему офису. Которые имеют низкую мощность, чтобы обслуживать клиентов рядом с ним и иметь приличный прием обратно, потому что клиенты, которых они обслуживают находятся достаточно близко. Сигналу не приходится пробиваться сквозь несколько стен, а точкам бороться с переотраженным сигналом. Такое сочетание почти всегда обеспечивает гораздо более высокую производительность, чем когда используется одна точка доступа с множеством мощных антенн.

Недостатки решения в том, что вам нужно проложить кабель во всех местах, где вы хотите разместить эти точки доступа. Ниже я дам вам подсказку как проложить кабель без строительных работ.

Создание первого сетевого моста

В нынешней ситуации устройства на локальных портах физически неспособны коммуницировать друг с другом; эту возможность даст сетевой мост (bridge).

Соглашение. Для именования сетевых мостов, адресных пространств и других подобных сущностей будут использоваться постфиксы. Например, или .

В разделе Bridge откройте окно создания нового моста. В качестве имени используйте , установите значение в поле ARP; остальные параметры оставьте как есть.

Вы создали интерфейс, который объединит клиентов; осталось буквально подключить их. На вкладке Ports добавляйте новые элементы, указывая значения параметров Interface (каждый из -портов) и Bridge (созданный мост ).

Через несколько секунд после создания связи между мостом и интерфейсом подключения компьютера, роутер разорвет соединение Winbox. Это штатное поведение; нажмите Reconnect и, если необходимо, добавьте недостающие записи.

Модификации Mikrotik hAP lite

Модель и артикул	Описание версии	Стоимость с НДС
hAP lite classicарт. RB941-2nD	Маршрутизатор MikroTik hAP lite classic для дома, с возможностью работы в качестве точки доступа. Основные характеристики: 4x 10/100 Mbit/s Ethernet с поддержкой Auto-MDI/X, встроенный двухканальный MIMO 2х2 модуль беспроводной связи, диапазона 2,4 ГГц с поддержкой 802.11b/g/n. Оснащен мощным сетевым процессором QCA9531 — 650MHz, и установлено 32MB DDR RAM. С помощью данного устройства, можно полностью обеспечить небольшой офис беспроводным интернетом, переходя из кабинета в кабинет переключаться без обрывов, и так же hAP lite предусмотрена функция WPS, включаемая кнопкой. Установлена лицензия Router OS Level 4, что позволяет одновременно работать до 200 пользователей хотспота и пользователей, подключенных по туннельным протоколам. Корпус классический, возможно закрепить на поверхности (стене), пазы на корпусе присутствуют. . Технические характеристики MikroTik hAP lite classic (RB941-2nD):. Процессор: QCA9531 650MHz Память: 32MB DDR RAM Сетевые порты: 4x 10/100 Mbit/s Ethernet с Auto-MDI/X microUSB порт: — для подачи питания на устройство. Беспроводной стандарт: двухканальный 2.4GHz 802.11b/g/n Мощность передатчика: 22 дБм Антенна: 1.5 dBi Электропитание: 5V DC 0.7A, через microUSB ОС: MikroTik RouterOS, Level4 license Диапазон рабочих температур: от -20°C до +70°C Размер: 113x89x28 мм	1795 руб.В наличии: О
hAP lite арт. RB941-2nD-TC	Маршрутизатор MikroTik hAP lite (RB941-2nD-TC) для дома, с возможностью работы в качестве точки доступа. Основные характеристики: 4x 10/100 Mbit/s Ethernet с поддержкой Auto-MDI/X, встроенный двухканальный модуль беспроводной связи, диапазона 2,4 ГГц с поддержкой 802.11b/g/n. Оснащен мощным сетевым процессором QCA9531 — 650MHz, и установлено 32MB DDR RAM. С помощью данного устройства, можно полностью обеспечить небольшой офис беспроводным интернетом, переходя из кабинета в кабинет переключаться без обрывов, и так же hAP lite предусмотрена функция WPS, включаемая кнопкой. Установлена лицензия Router OS Level 4, что позволяет одновременно работать до 200 пользователей хотспота и пользователей, подключенных по туннельным протоколам. Основное отличие — вертикальный корпус, маршрутизатор возможно установить в вертикальном положении на столе. Но и уже нельзя на стену закрепить корпус, нет пазов. Все остальные характеристики идентичны hAP lite classic. . Технические характеристики MikroTik hAP lite (RB941-2nD-TC):. Процессор: QCA9531 650MHz Память: 32MB DDR RAM Сетевые порты: 4x 10/100 Mbit/s Ethernet с Auto-MDI/X microUSB порт: — для подачи питания на устройство. Беспроводной стандарт: двухканальный 2.4GHz 802.11b/g/n Мощность передатчика: 22 дБм Антенна: 1.5 dBi Электропитание: 5V DC 0.7A, через microUSB ОС: MikroTik RouterOS, Level4 license Диапазон рабочих температур: от -20°C до +70°C Размер: 113x89x28 мм	1795 руб.В наличии: О

Независимо от того, что вы делаете, никогда не используйте ретранслятор

Что бы вы ни делали … никогда не используйте беспроводной ретранслятор. Беспроводной ретранслятор принимает уже плохой / ужасный сигнал Wi-Fi и усиливает как полезный сигнал, так и помехи для клиентских устройств. Пока окружающие устройства не начинают “глохнуть” от такого шума. Такой прием забивает эфир, уменьшает общую пропускную способность и увеличивает задержку при обработке сигнала. Эта нестабильная и непоследовательная конструкция забивает весь спектр радиочастот — тупиковый путь.

Если абсолютно невозможно довести Ethernet-кабель до места расположения точки доступа, требующему лучшего беспроводного покрытия, попробуйте использовать Ethernet-over-Power, чтобы передать Ethernet в него таким образом. Это решение намного лучше, чем использование беспроводного ретранслятора и почти всегда более быстрый способ сделать это.

Основные характеристики MikroTik hAP ac²

• Полное название: RBD52G-5HacD2HnD-TC
• Габариты: 34мм x 119мм x 98мм
• Операционная система: RouterOS

Процессор:

• Архитектура: ARM 32bit
• Модель: IPQ-4018
• Количество ядер: 4
• Частота: 716 MHz

Память:

• Объем оперативной памяти: 128 MB
• Объем встроенной памяти: 16 MB

Беспроводная связь:

• AC speed: AC1200
• Стандарт беспроводной связи: 802.11a/b/g/n/ac, частота 2.4 / 5 ГГц
• Мощность передатчика: 27 dBM
• Количество внутренних антенн: 4 x 2.5 dBi

Интерфейсы:

• Количество 10/100/1000 Ethernet портов: 5
• Количество USB портов: 1
• Возможность подключения 3G-модема: да
• Возможность подключения LTE-модема: да
• PoE in: Passive PoE

Настройка MikroTik на примере модели hAP Lite TC

Чтобы зайти в настройки роутера, нужно в любом браузере перейти по адресу 192.168.88.1. Подробнее об этом я писал в статье: 192.168.88.1 – вход на роутер MikroTik (RouterOS). Сразу должна открыться панель управления RouterOS (в моем случае версии v6.34.2). Проверьте, чтобы роутер работал в режиме «Home AP».

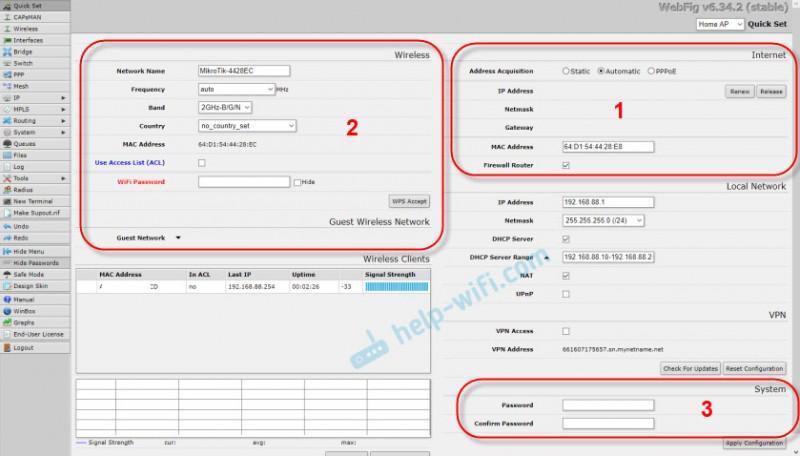

Как я уже писал выше, все базовые настройки можно задать прямо на главной странице «Quick Set». Она разделена на блоки. Настроить нам нужно следующее:

1. Подключение к интернету (Internet).
2. Wi-Fi сеть (Wireless).
3. Установить пароль на защиту панели управления (System).

Этих настроек вполне достаточно в большинстве случаев.

Настройка интернета на MikroTik (Динамический IP, PPPoE)

Важный момент! Если интернет у вас уже работает через маршрутизатор, то скорее всего ваш провайдер использует тип подключения Динамический IP, и дополнительная настройка не нужна. Так как тип подключения «Automatic» стоит по умолчанию. Можете сразу настраивать Wi-Fi сеть.

У вас должна быть информация о типе подключения, которое использует ваш интернет-провайдер. А так же все необходимые данные для подключения к интернету (если у вас НЕ динамический IP). Так же желательно сразу выяснить, делает ли провайдер привязку по MAC-адресу.

Значит так, если у вас тип подключения «Динамический IP», без привязки по MAC-адресу, то все сразу должно работать. Если есть привязка по MAC-адресу, то вам нужно либо прописать у провайдера MAC-адрес роутера (он указан в поле MAC Address), или же посмотреть MAC-адрес компьютера к которому привязан интернет и прописать его в поле «MAC-адрес» в настройках роутера.

Не забудьте сохранить настройки, нажав на кнопку «Apply Configuration» (в правом нижнем углу).

Настройка PPPoE

Выделяем тип подключения PPPoE, задаем имя пользователя и пароль (их выдает провайдер) и нажимаем на кнопку «Reconnect». Роутер должен подключится к интернету. Если все хорошо, то переходите к настройке Wi-Fi сети. Об этом ниже в статье.

А вот подключения по PPTP почему-то не добавили в этот список. Наверное потому, что он не очень популярный. Но тем не менее, некоторые провайдеры его используют.

Настройка L2TP/PPTP

Сначала в разделе «PPP» нужно добавить «PPTP Client».

Дальше задаем адрес сервера (Connect To), имя пользователя (User) и пароль (Password). Эти данные выдает провайдер. Ставим галочку возле «Add Default Route». Затем сохраняем профиль нажав на кнопку «Apply» и «Ok».

«Серьезные» точки доступа с антеннами в виде «паука»

Как я уже говорил выше, будем строить архитектуру с несколькими точками доступа. В таком случае невозможность достижения абсолютного максимума производительности компенсируется наличием нескольких точек доступа. Которые могут обрабатывать запросы от нескольких клиентов одновременно, буквально удваивая вашу потенциальную пропускную способность.

На самом деле это работает не совсем так. Точки доступа MikroTik HAP AC будут находиться в разных точках и не могут обслуживать одного и того же клиента одновременно. Но данный факт, похоже, не мешает некоторым вендорам вводить своих потребителей в заблуждение. Если следовать спецификациям, которые маркетологи указывают на упаковках оборудования, то 4 точки доступа дадут около 7000 Мбит по воздуху! Здорово, не правда ли?!

Конечно, данная конфигурация работать не будет, но это не мешает производителям морочить голову обывателю.

Прекрасный пример вышеозвученным размышлениям — эта гигантская точка доступа ASUS RT-AC5300 с антеннами, похожими на лапки паука.

Краткие характеристики:

• Wi-Fi-роутер
• стандарт Wi-Fi: 802.11a/b/g/n/ac
• макс. скорость: 5334 Мбит/с
• поддержка опционального 4G-модема
• коммутатор 4xLAN
• поддержка VPN
• скорость портов 1000 Мбит/сек
• принт-сервер: USB

Я уверен, что это отличная точка доступа. Но один клиент может подключиться только по одному радиоканалу. Кто будет использовать остальные антенны? И как подключать этого зверя к сети чтобы достичь 1300 МБит? Использовать 2 патч-корда? У моих 4 точек доступа было бы четыре отдельных выделенных гигабитных канала, что даст в два раза большую пропускную способность. Asus RT-AC5300  на сентябрь 2018 года стоит 25 ТЫСЯЧ РУБЛЕЙ! Этого достаточно, чтобы купить 3 точки MikroTik HAP AC!

Хотя подождите, возможно вы скажете, что эта точка устарела и необходимо присмотреться к горячей новинке ASUS GT-AC5300 Rapture:

• Wi-Fi-роутер
• стандарт Wi-Fi: 802.11a/b/g/n/ac/ad
• макс. скорость: 5334 Мбит/с
• поддержка опционального 4G-модема
• коммутатор 8xLAN
• скорость портов 1000 Мбит/сек
• принт-сервер: USB

Получается, что одна точка выдает до 5334 Мбит в секунду, вдумайтесь в эти цифры! Поставил, подключил и забыл о всех проблемах, точка доступа все сделает сама!

К сожалению, вынужден вас разочаровать. Такую скорость вы сможете получить суммарно на нескольких устройствах с антеннами 3х3 или 4х4, лежащих около точки. После первой же стены, кто сказал бетон, затухание сигнала будет настолько сильным, что я дивлюсь если вы выжмете хотя бы 500 МБит/с.

Да, кстати, вы же готовы выложить за чудо инженерной мысли 30 тысяч рублей? А что вы хотели, инженерные разработки стоят недешево. И получаете больше 5 Гигабит по воздуху!

Я не говорю, что это плохая точка доступа, это хорошая точка. Но я пытаюсь сказать, что архитектурно неправильное решение использовать 1 точку, чтобы покрыть сетью офис или дом с перегородками и капитальными стенами.

Характеристики

Предупреждения
ПРЕДУПРЕЖДЕНИЕ	Для интернет-тарифов свыше 100 Мбит/сек лучше купить роутер с гигабитными портами. Иначе, тариф 200 Мбит/сек, к примеру, будет ограничен до 100 Мбит/сек
Основные характеристики
Описание	WiFi-маршрутизатор
Производитель	MikroTik
Серия	RouterBOARD hAP
Модель	Lite
Тип оборудования	Роутер WiFiнайти похожее Wi-Fi оборудование
Характеристики WiFi
Стандарты Wi-Fi	WiFi N (b/g/n)
Частота беспроводной связи	2.4 ГГц
Бесшовный роуминг	CAPsMAN
Режимы, беспроводные сети	Bridge — Point to Point, Point to Multi-Point, AP, WISP repeater, CPE client
Схемы обеспечения безопасности передачи данных	WPA2; WPA
Централизованное управление точками доступа	Возможно, поддержка централизованного управления через CAPsMAN, поддержка Wireless client roamingоборудование для кластеризации
Конфигурация
Процессор	QCA9533 650 МГц
Память	32 Мб
Операционная система	RouterOS, уровень лицензии 4
Управление	Веб-интерфейс, SNMP (Simple Network Management Protocol), Telnet
Характеристики антенн
Усиление антенны	1.5 dBi
Беспроводной сигнал и приемопередатчики
Мощность передатчика (802.11n)	20 dBm
Мощность передатчика (802.11g)	18 dBm
Чувствительность приемника (802.11n)	-93 dBm
Чувствительность приемника (802.11g)	-74 dBm
Безопасность
Брандмауэр (Firewall)	NAT (Network Address Translation), Оповещение об атаке по e-mail, Родительский контроль, Фильтрация по IP, Фильтрация по номеру порта
Access Control List	Поддерживается
WPS (Wi-Fi Protected Setup)	Поддерживается
Подключение к интернету
Порты WAN	1 порт RJ-45 100 Мбит/сек
Сетевые характеристики
Защищенные VPN-протоколы	PPTP, PPPoE, L2TP, IPSec
Соответствие стандартам	802.1p (QoS), 802.1Q (VLAN)
QoS	Поддерживается, IEEE 802.1p
Поддержка WMM (Wi-Fi Multimedia)	Поддерживается
VLAN	Поддерживается, IEEE 802.1Q
DHCP-сервер	Есть
Интерфейс, разъемы и выходы
Порты Fast Ethernet	3 порта 10/100 Мбит/сек
Особенности корпуса
Корпус	Пластик
Цвета, использованные в оформлении	Белый, Синий
Индикаторы	Activity, Power
Кнопки	Reset, WPS
Варианты крепления	Крепление к стене
Грозозащита и заземление	Встроенная грозозащита 10 кВ
Рабочая температура	-20 ~ 70 °C
Питание
Питание	От электросети
Блок питания	Внешний, в комплектеблок питания
Потребление энергии	3 Вт
Комплект поставки и опции
Комплект поставки	Блок питаниякомплект №1
Логистика
Размеры (ширина x высота x глубина)	124 x 54 x 100 мм
Вес	0.18 кг
Размеры упаковки (измерено в НИКСе)	18.72 x 12.14 x 5.44 см
Вес брутто (измерено в НИКСе)	0.249 кг

Максимальная скорость передачи

От hAP AC к hAP AC
Оба устройсва работают на RouterOS v6.43rc66
Подключение сетевой карты 1Gbit к первой точке hAP AC, которая в свою очередь подключена к другой точке hAP AC по беспроводному каналу в обычном режиме точки доступа

Speedtest.net
Пинг: 8 мс
Загрузка: 184 МБит / 23 МБ/с  (Подключение к провайдеру 200 МБит)
Выгрузка: 19 МБит / 2,37 МБ/с   (Подключение 20 МБит)
Максимальное использование процессора CPU: 50%

Все тесты были выполнены с помощью iperfiperf -c 192.168.128.254 -w 1MB -r -t 30 -P 1
Загрузка: 484 МБит / 60,5 МБ/с
Выгрузка: 440 МБит / 55 МБ/с
Максимальное использование процессора при загрузке: 98%
Максимальное использование процессора при выгрузке: 47%

iperf -c 192.168.128.254 -w 1MB -r -t 30 -P 4
Загрузка: 498 МБит / 62,25 МБ/с
Выгрузка: 452 МБит / 56,5 МБ/с
Максимальное использование процессора при загрузке: 99%
Максимальное использование процессора при выгрузке: 54%

iperf -c 192.168.128.254 -w 1MB -r -t 30 -P 8
Загрузка: 500 МБит / 62,50 МБ/с
Выгрузка: 444 МБит / 55,5 МБ/с
Максимальное использование процессора при загрузке: 99%
Максимальное использование процессора выгрузке: 58%

iperf -c 192.168.128.254 -w 1MB -r -t 30 -P 16
Загрузка: 505 МБит / 63,13 МБ/с
Выгрузка: 455 МБит / 56,90 МБ/с
Максимальное использование процессора при загрузке: 10%
Максимальное использование процессора при выгрузке: 58%

При максимальной производительности, соединяющей два HAP AC вместе, их максимальная скорость передачи составляет около 500 Мбит из-за ограничений ЦП. Использование ЦП между загрузкой и выгрузкой в hAP AC сильно зависит от характера нагрузки.

С текущим программным обеспечением hAP AC никогда не сможет загрузить 3 × 3 AC максимум 1300-мегабитного канала. Максимальная передача около ~ 700 Мбит / 87,50 МБ / сек. Таким образом, hAP AC не так сильно, но все же, ограничен процессором.

Интерпретация полученных результатов

Считаю, что эти цифры красноречивее любой маркетинговой болтовни. Именно они говорят нам о том, что на самом деле представляет из себя MikroTik hAP AC. Является ли hAP AC лучшей точкой доступа к AC, которую когда-либо видел мир? Нет, конечно нет. Назвал бы роутер хорошо сбалансированным середнячком. Считаю, что этот вариант станет отличным решением для организации распределенной беспроводной сети. Безусловно компания продолжит работать над усовершенствованием RouterOS, продолжит модернизацию CAPsMAN

Настройка роутера MikroTik hAP ac lite (RB952Ui-5ac2nD)

Для настройки роутера MikroTik hAP ac lite (RB952Ui-5ac2nD) воспользуйтесь инструкциями:

• →
  • →
  • →
  • →
  • →
  • →
• →
• →
• →
•  →
•  →
•  →
•  →
•  →
•  →
•  →
• →
• →
• →
• →

Характеристики MikroTik hAP ac lite (RB952Ui-5ac2nD)

Система
Процессор:	Qualcomm Atheros QCA9531 650 МГц
ОЗУ:	64 MB
Разъемы:	5 × 10/100 Мбит/с LAN, (1-й порт с PoE In, 5-й порт с PoE Out) 1 × USB 2.0 полноразмерный Type A, 1A
ОС:	MikroTik RouterOS Level4
Точка доступа
Частоты:	2,4 ГГц / 5 ГГц
Стандарты:	IEEE 802.11 a/b/g/n/ac
Канальная скорость:	300 Мбит/с на 2.4ГГц / 433.3 Мбит/с на 5ГГц
Антенна:	2 × всенаправленные антенны на 2.4ГГц 1 × всенаправленная антенна на 5ГГц
Усиление антенны:	1.5 дБи на 2.4ГГц / 2 дБи на 5ГГц
Дополнительные функции
Управление устройством:	WEB интерфейс, winbox, telnet
Другое
Электропитание:	PoE in on Ethernet port1: 10..30 V DC (стандарт Passive POE выводы +4,5 и -7,8, не поддерживает 802.3af)PoE out on Ethernet port5: 24 V DC (стандарт Passive POE выводы +4,5 и -7,8, не поддерживает 802.3af). Максимальный ток 0,5А.Jack: 6..30 V DC
Потребление:	до 8 Вт
Размеры:	113 × 89 × 28 мм
Вес:	230 г
Рабочая температура:	от -30°C до +70°С

Характеристики Wi-Fi MikroTik hAP ac lite (RB952Ui-5ac2nD)

RATE (2.4 GHz) Tx (dBm) Rx (dBm) 1MBit/s 22 -96 11MBit/s 22 -89 6MBit/s 20 -93 54MBit/s 18 -74 MCS0 20 -93 MCS7 16 -71

RATE (5 GHz) Tx (dBm) Rx (dBm) 6MBit/s 23 -93 54MBit/s 20 -75 MCS0 23 -93 MCS7 19 -71 MCS9 16 -63

Результаты теста производительности MikroTik hAP ac lite (RB952Ui-5ac2nD)

RB952Ui-5ac2nD	QCA9531 (650Mhz) 100M all port test
Mode	Configuration	1518 byte	512 byte	64 byte
kpps	Mbps	kpps	Mbps	kpps	Mbps
Bridging	none (fast path)	40.6	493.0	117.4	480.9	217.0	111.1
Bridging	25 bridge filter rules	40.6	493.0	70.1	287.1	70.9	36.3
Routing	none (fast path)	40.6	493.0	117.4	480.9	200.8	102.8
Routing	25 simple queues	40.6	493.0	79.6	326.0	90.8	46.5
Routing	25 ip filter rules	40.6	493.0	42.2	172.8	43.2	22.1
